Bedieningshandleiding
Veiligheidsmodule
Het voorbeeld toont een tweekanalige aansturing van een
veiligheidsmat met een externe resetknop J (zie Afb. 2.1).
• De sturing herkent kabelbreuken en aardlekken in het
bewakingscircuit.
• Voor het gebruik van de schakelmatten van het type SMS 4
(Schmersal)
H2
K
B
K
A
A1
S13
S14 S23
S24
X1 X2
F1
a)
ON
IN A
IN B
K1
K2
A2

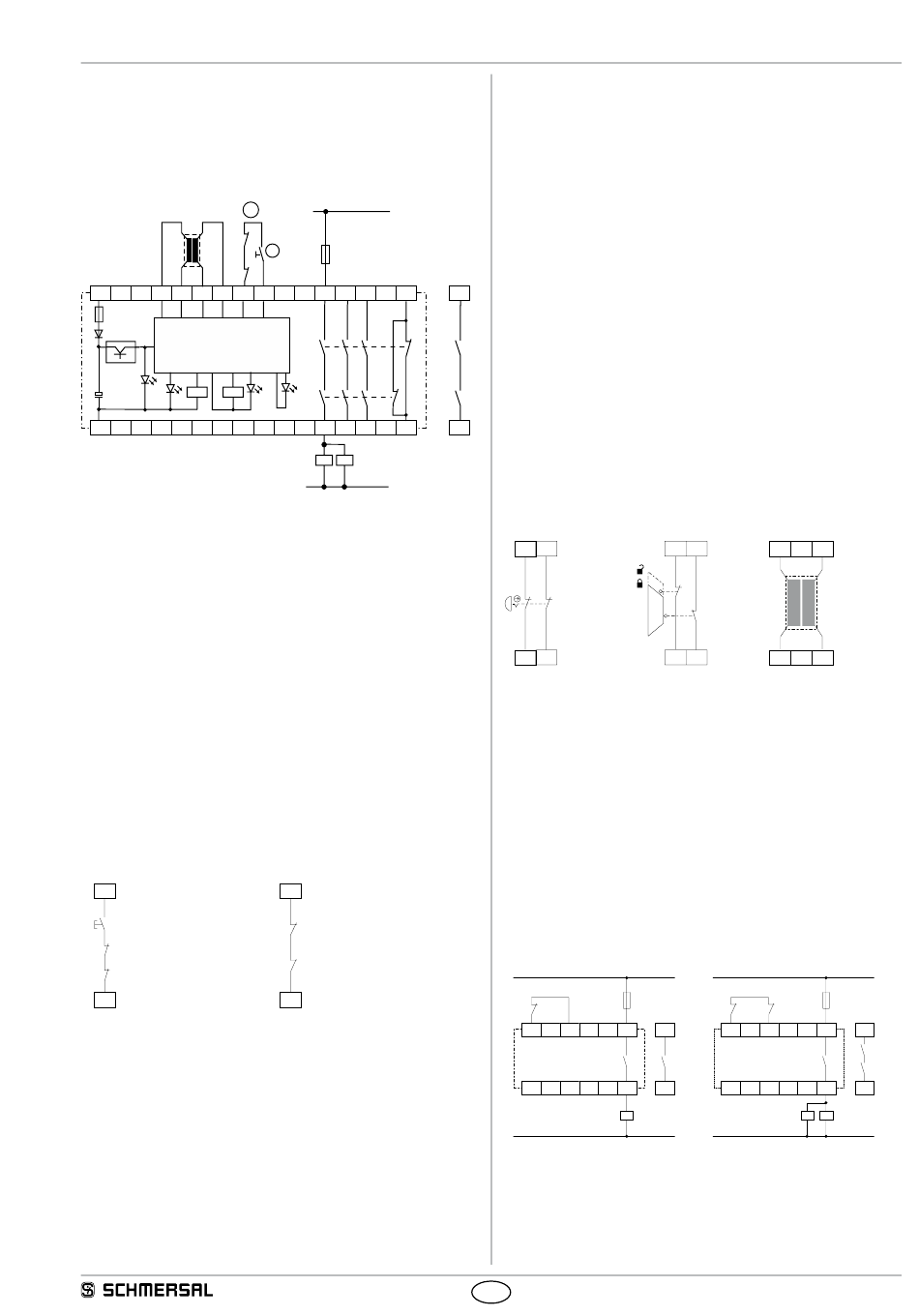

Afb. 2.1
a) Besturing
= Terugkoppeling
S
8.2 Startconfiguratie
Externe startknop (zie Afb. 3)
• De externe resetknop wordt in serie in de terugkoppeling opgenomen.
• De manuele start of de activering van de veiligheidsmodule gebeurt bij
het indrukken van de knop (niet bij het loslaten!).
Automatische start (zie Afb. 4)
• Een automatische start vindt, zoals getoond, plaats door het in
serieschakelen in de terugkoppeling. Als de terugkoppeling niet nodig
is, moet hier een overbrugging gemaakt worden.
• Opgelet: Niet toegelaten zonder extra maatregelen indien het
risico bestaat dat men over de beschermvoorziening heen kan
stappen!
• Bij gebruik van de module met de bedrijfsmodus "automatische
start" moet een automatische herstart na het stilzetten in geval van
nood volgens EN 60204-1 paragraaf 9.2.5.4.2 door de hogergelegen
module verhinderd worden.
X1
J
K
B
S
K
A
X2
Afb. 3
L1
R
13
23
33
41
K1
OUT
K2
14
24
34
42
K
K
B
A
N
X1
K
B
S
K
A
X2
Afb. 4
SRB301HC/T-24V / SRB301HC/T-24V-(V.2)
8.3 Sensorconfiguratie
Tweekanalige noodstopschakeling met bedienorganen volgens
ISO 13850 en IEC 60947-5-5 (Afb. 5)
• Deze besturing herkent kabelbreuken en aardlekken in de
besturingscircuits.
• Dwarssluitingen tussen de besturingscircuits worden herkend.
• Cat. 4 – PL e volgens ISO 13849-1 mogelijk.
Tweekanalige veiligheidsdeurbewaking met
vergrendelvoorzieningen volgens ISO 14119 (Afb. 6)
• Met minstens een gedwongen verbrekende positieschakelaar.
• Deze besturing herkent kabelbreuken en aardlekken in de
besturingscircuits.
• Dwarssluitingen tussen de besturingscircuits worden herkend.
• Cat. 4 – PL e volgens ISO 13849-1 mogelijk.
K
A
Veiligheidsschakelmat volgens ISO 13856-1 (zie Afb. 7)
• In combinatie met een veiligheidsschakelmat SMS (van het merk
Schmersal)
K
B
• Zonder resetfunctie
• Hierbij wordt de verbinding van de ingangen via de
veiligheidsschakelmat gemaakt.
• Bij het betreden van de veiligheidsschakelmat worden de potentialen
van beide ingangen verbonden, zodat een kortsluiting ontstaat en de
component veilig uitgeschakeld wordt.
• Cat. 3 – PL d volgens ISO 13849-1 mogelijk.
S13
S24
S14
S23
Afb. 5
8.4 Actorconfiguratie
Eenkanalige aansturing met terugkoppeling (Afb. 8)
• Geschikt voor contactversterking of contactvermenigvuldiging via
externe relais met gedwongen uitgevoerde contacten.
•
= terugkoppeling: als de terugkoppeling niet nodig is, moet hier
S
een overbrugging gemaakt worden.
Tweekanalige aansturing met terugkoppeling (Afb. 9)
• Geschikt voor contactversterking of contactvermenigvuldiging via
externe relais met gedwongen uitgevoerde contacten.
•
= terugkoppeling: als de terugkoppeling niet nodig is, moet hier
S
een overbrugging gemaakt worden.
L1
K
S
A
X1
X2
K
A
N
Afb. 8
NL
SRB301HC/T-230V
S13
S24
S13
S14
S23
S14
Afb. 6
Afb. 7
L1
K
K
S
A
B
13
X1
X2
K
A
14
K
A
N
Afb. 9
S24
S23
13
K
B
K
A
14
K
B
5
