ELEKTRISCH EN HYDRAULISCH SYSTEEM
Elektrisch systeem

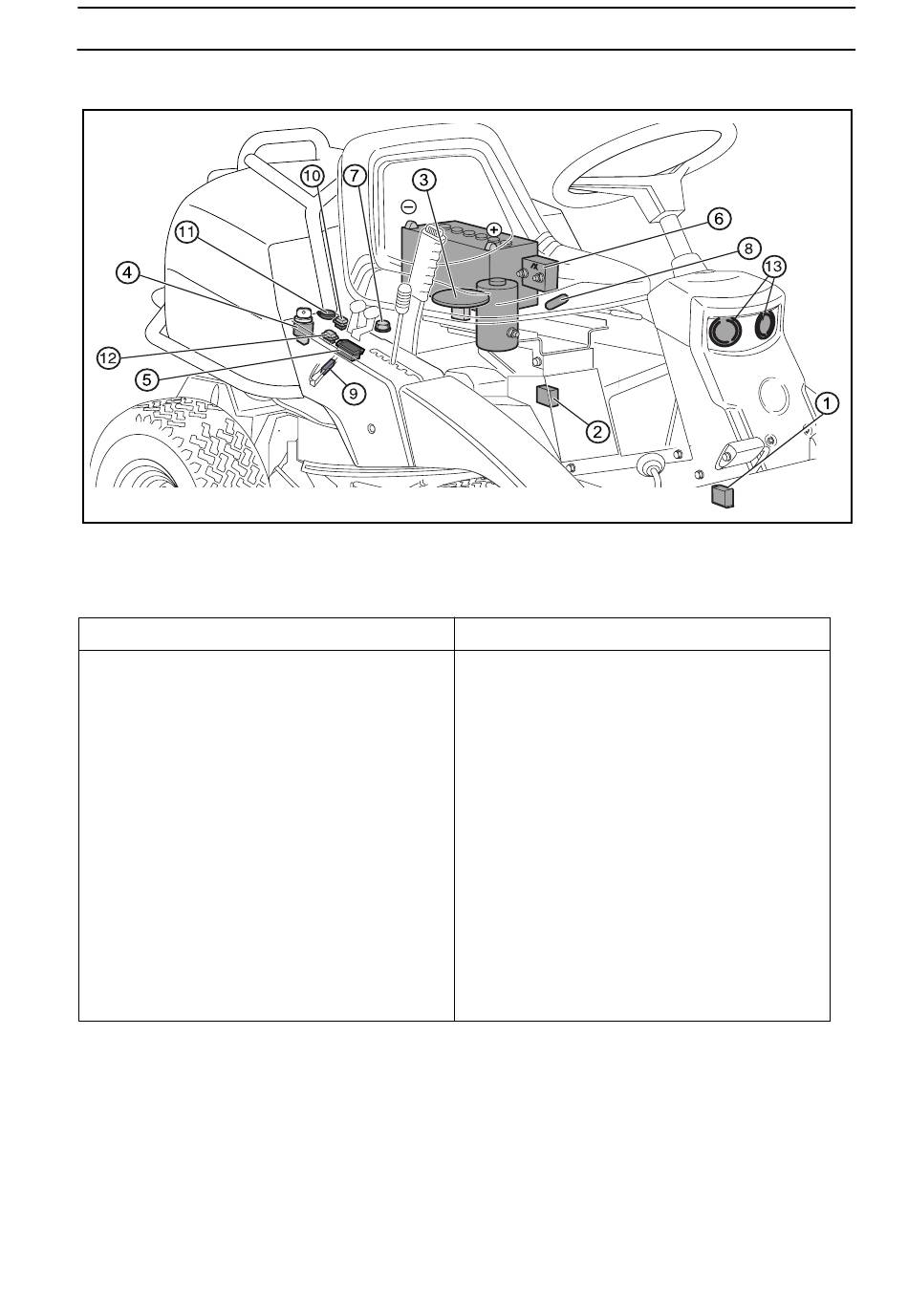

Elektrisch systeem, plaats van de componenten
De getallen komen overeen met:
1.
Microschakelaar, hydrostaat
2.
Microschakelaar, maaielement
3.
Microschakelaar, zitting
4.
Ontstekingsslot
5.
Urenteller
6.
Startrelais
7.
Motoraansluitingen
8.
Hoofdzekering 15A
9.
Zekering 7,5A
10. Schakelaar voor elektrisch contact
11. Elektrisch contact
12. Schakelaar voor verlichting
13. Verlichting
Kleurafkortingen:
RD = Rood
BL = Blauw
VT = Wit
SV = Zwart
GL = Geel
GR = Grijs
BR = Bruin
8009-678
