Installatie externe eenheid
LAWAAI
Om geluidsoverlast en overdracht van
trillingen te beperken:
– Installeer de externe eenheid op een
metalen frame of op een trillings-
dempend platform. Monteer tril-
lingsdempers om de overdracht van
trillingen te verminderen.
– Breng geschikte isolatie rond de
koelleidingen aan die door muren
passeren.
– Breng geschikte trillingsdempende
materialen rond de verbindingen
van de koelleidingen aan.

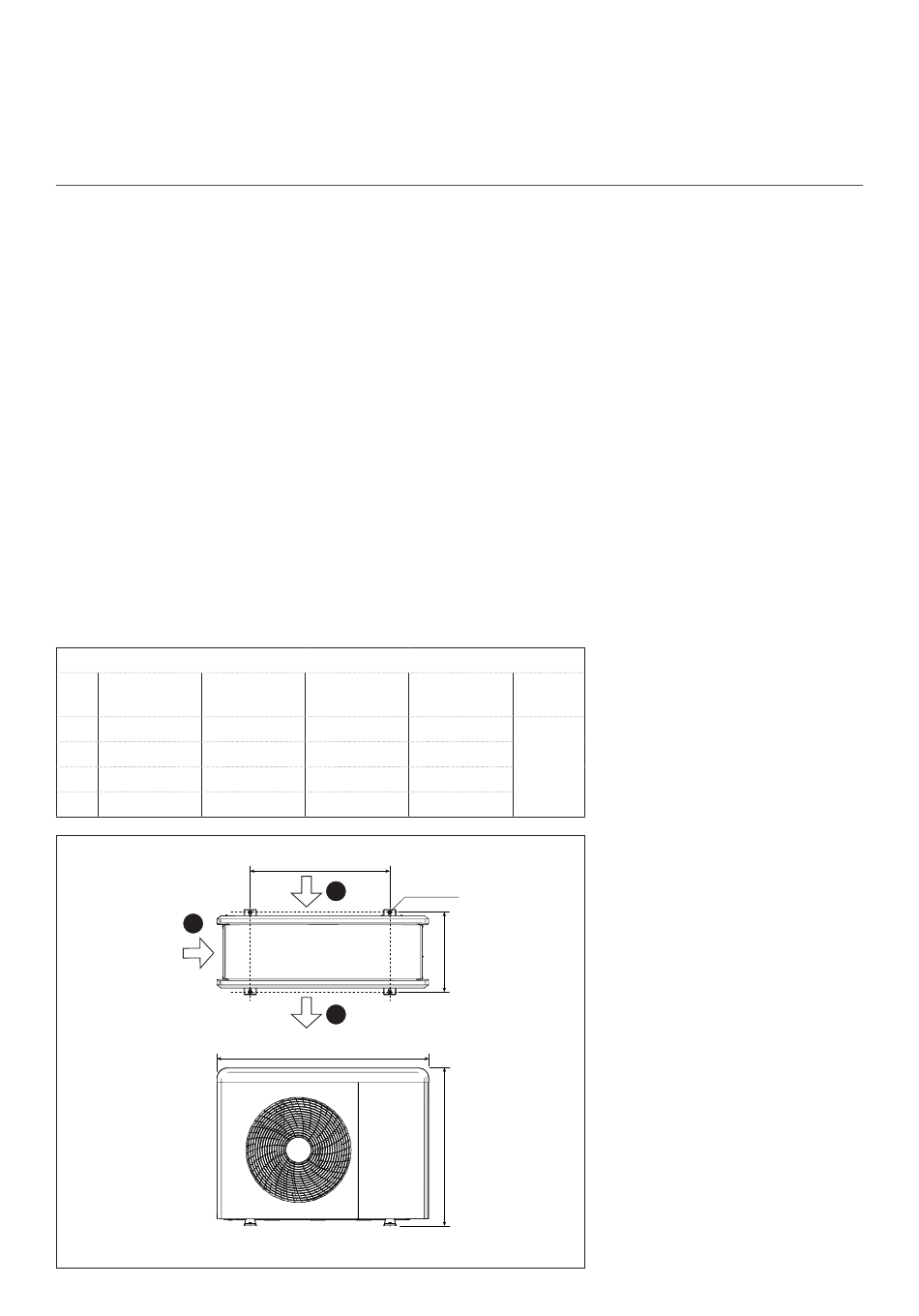

Bereid de ondergrond voor de installatie van de eenheid voor volgens de hieronder
gegeven afmetingen.
ENERGION
ENERGION
ODM 40 S
ODM 50 S
A
670
B
383
C
1016
D
756
1
– Installeer een trillingsdemper op de
muur achter de eenheid;
– Installeer een geluidsscherm. Het
scherm moet een groter oppervlak
dan de afmetingen van de exter-
ne eenheid hebben, moet zo dicht
mogelijk bij de eenheid worden ge-
plaatst, waarbij vrije luchtcirculatie
mogelijk blijft, en moet gemaakt zijn
van geschikt materiaal (akoestische
baksteen of cementblokken bekleed
met dempend materiaal).
Externe eenheid
ENERGION
ODM 80 S
670
670
383
383
1016
1016
756
1106
A
1
Ø10 mm
2
C
ENERGION
UM
ODM 80 T S
670
mm
383
1016
1106
B
D
Afb. 26
VERPLAATSING
Na het verwijderen van de verpakking
moet de verplaatsing van de externe
eenheid worden uitgevoerd met hefap-
paratuur die geschikt is voor het gewicht.
Houd u aan het maximale
a
gewicht dat één persoon
kan dragen.
Het verplaatsen van het ap-
a
paraat is een handeling die
persoonlijk letsel of schade
aan het apparaat of het om-
ringende gebied kan veroor-
zaken. Stel het risicogebied
vast en controleer tijdens
het ophijsen of er geen per-
sonen en voorwerpen in dit
gebied zijn.
MONTAGE
De externe eenheid kan worden beves-
tigd aan de vloer of aan een beugel aan
de muur.
Controleer vóór de instal-
a
latie de stevigheid en vlak-
heid van de ondergrond.
1
Luchtingang
2
Luchtuitgang
