Installatie
Installatie externe eenheid
5
1
5
4
6
B
A
2
Afb. 29
3
Afb. 30
7
7
Afb. 31

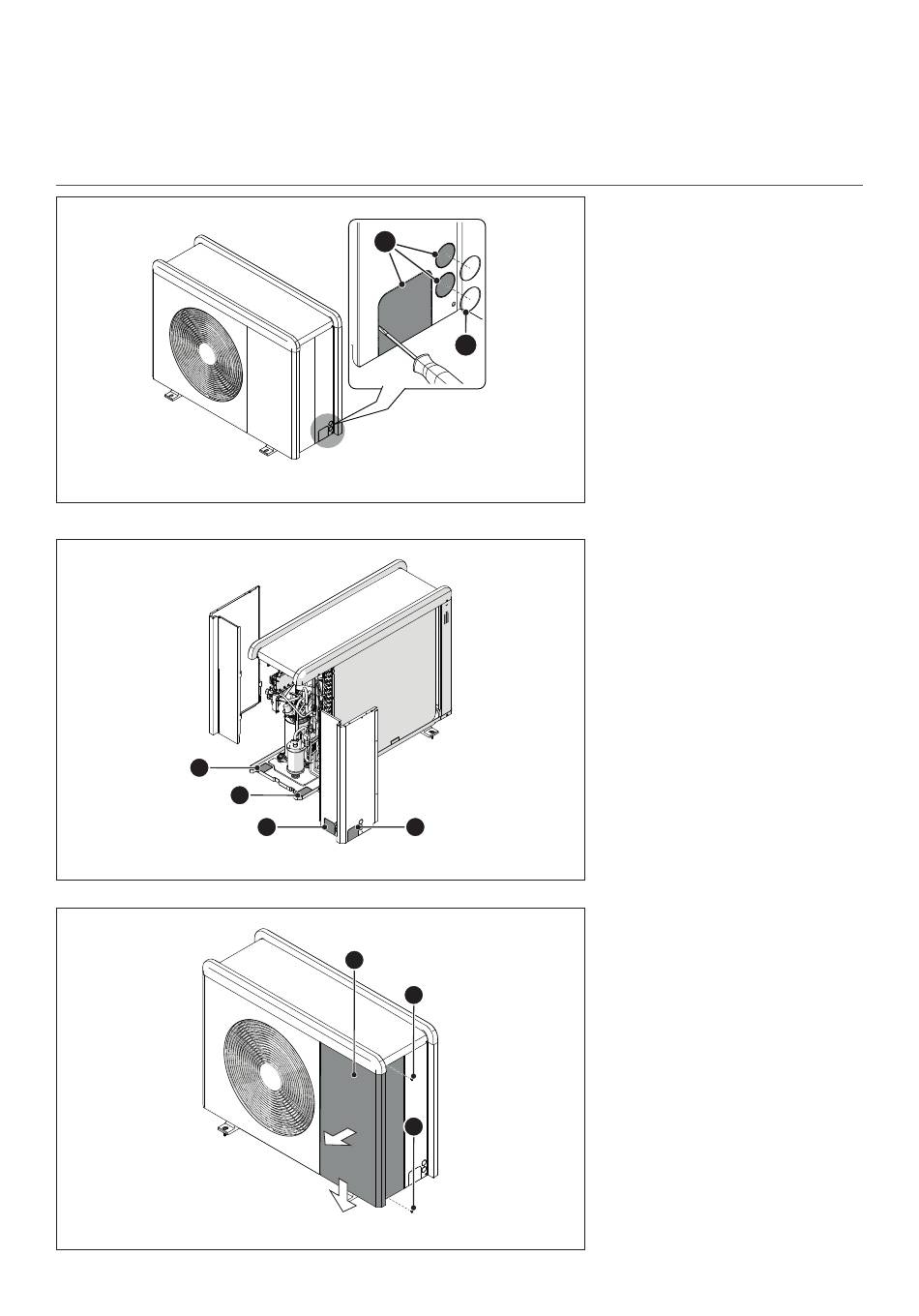

VOORBEREIDING VOOR DE AAN-
SLUITINGEN EN DE LEIDINGEN
– Om de doorgang van de kabels
mogelijk te maken verwijdert u met
behulp van een schroevendraaier
de voorgeboorde delen (1) van het
frame van de externe eenheid.
– Voor een doeltreffende verwijdering
van de voorgesneden delen dient u
het voorpaneel van het apparaat ge-
installeerd te houden.
– Voordat u de kabels doortrekt, plaatst
u de kabelklemmen (2) die meegele-
verd zijn in de zak met documenten.
Er zijn vier voorbereide gaten voor het
doorvoeren van de leidingen:
– Een op de achterkant (3)
– Een op het rechtergedeelte (4)
– Twee op de onderkant (5)
– Draai de schroeven (7) los en verwij-
der het voorpaneel (6) door het om-
laag en naar voren te trekken.
29 / NL
