3.1 Veiligheidsvoorschriften
3
3
VOORZICHTIG
De gebruiker of elektrisch installateur is verantwoordelijk
voor een juiste aarding en naleving van alle toepasselijke
nationale en lokale veiligheidsvoorschriften.
Zie hoofdstuk 2 veiligheid en de bedieningshandleiding van
de betreffende frequentieregelaar. Volg ook altijd de
instructies van de motorfabrikant op.
3.2 Installatie STO
Volg voor aansluiting van de motor, de netvoeding en de
stuurkabels de instructies voor veilige installatie in de
bedieningshandleiding van de frequentieregelaar op.
Zie hoofdstuk 3.3 Installatie in combinatie met VLT
Thermistor Card MCB 112 voor installatie met de Ex-gecerti-
®
ficeerde VLT
Schakel de geïntegreerde STO-functie als volgt in:
1.
Verwijder de jumperkabel tussen stuurklem 37 en
12 of 13. Het doorknippen of breken van de
jumper is niet voldoende om kortsluiting te
voorkomen. (Zie de jumper in Afbeelding 3.1)

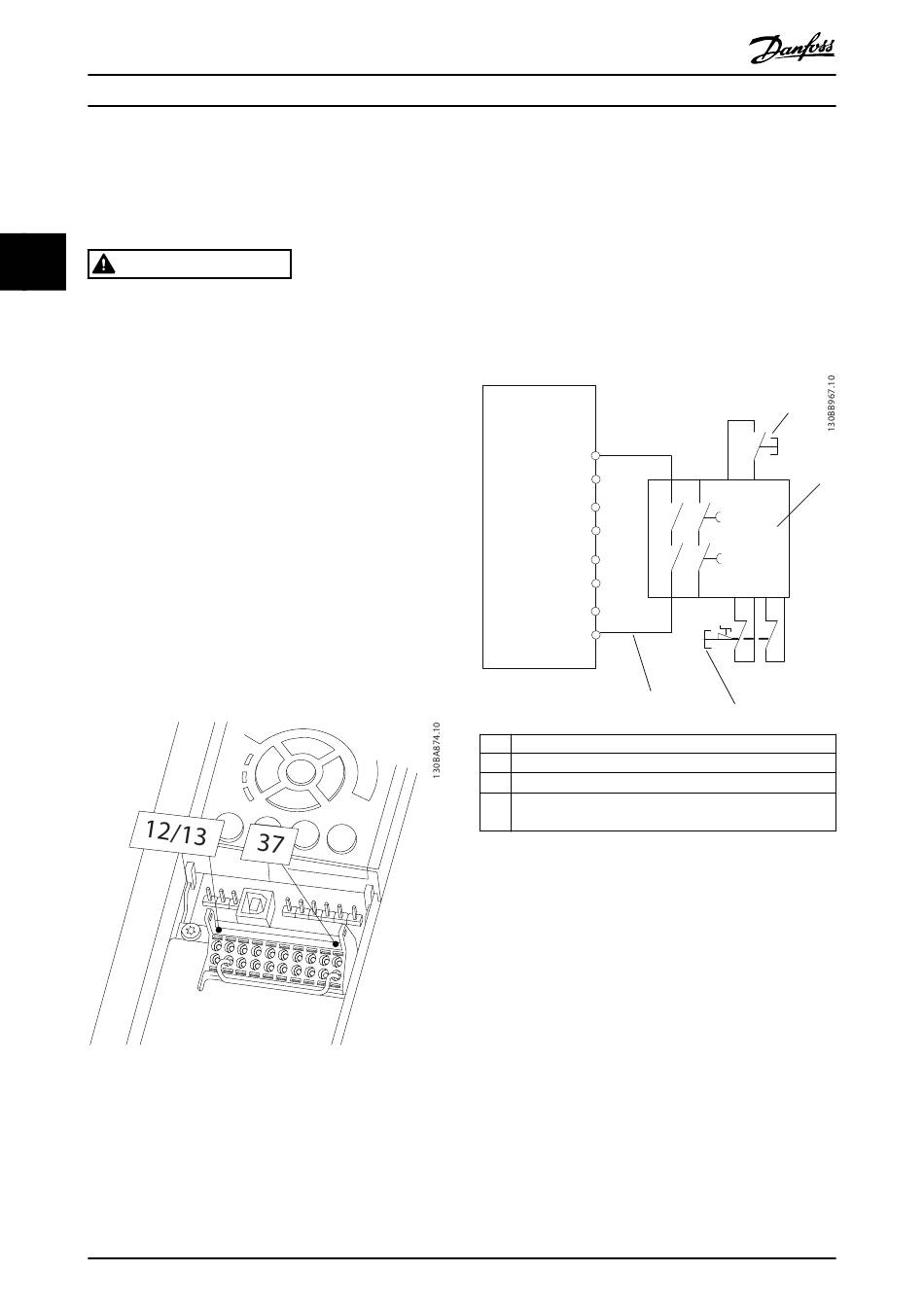

Afbeelding 3.1 Jumper tussen klem 12/13 (24 V) en klem 37
6
PTC Thermistor Card MCB 112.
Danfoss A/S © 01/2016 Alle rechten voorbehouden.
Safe Torque Off
2.
FC
®
PTC
1
Veiligheidsrelais (cat. 3, PL d of SIL 2)
2
Noodstopknop
3
Resetknop
4
Kabel met kortsluitbeveiliging (indien niet in IP 54-installa-
tiekast). Zie ISO 13849-2 tabel D.4 voor meer informatie.
Afbeelding 3.2 Installatie voor het realiseren van stopcategorie
0 (EN 60204-1) met veiligheidscategorie 3/PL 'd' (ISO 13849-1)
of SIL 2 (EN 62061 en IEC 61508).
3.
Sluit een extern veiligheidsbewakingsrelais via
een NO-veiligheidsfunctie aan op klem 37 (STO)
en op klem 12 of 13 (24 V DC). Volg de
installatie-instructies voor het veiligheidsbewa-
kingsrelais op en controleer of het
veiligheidsbewakingsrelais voldoet aan categorie
3/PL 'd'
(ISO 13849-1) of SIL 2 (EN 62061 en IEC
61508).
12
37
4
Sluit de bedrading aan zoals aangegeven in de
bedieningshandleiding voor de frequentiere-
gelaar.
3
1
2
