Snelle Setup
Algemene waarschuwing
Met deze Snelle Setup kunt u in vijf
stappen snel en volgens de EMC-normen de
frequentie-omvormer installeren. In de eveneens
bijgesloten gebruiksaanwijzing worden meer
installatievoorbeelden en een gedetailleerde
beschrijving van alle functies gegeven.
Lees voordat u de unit installeert de
veiligheidsvoorschriften.
Mechanische installatie
De VLT 2800 frequentie-omvormers kunnen naast
elkaar aan de wand worden geïnstalleerd. Voor de
koeling dient onder en boven de frequentie-omvormer
10 cm vrij te worden gelaten.
Boor gaten met de afmetingen die in Mechanische
metingen aangegeven. Let op het verschil in
spanning tussen de units.
Draai de vier schroeven weer aan.
Sluit de ontkoppelingsplaat aan op de
elektriciteitskabels en de aardschroef (klem 95).

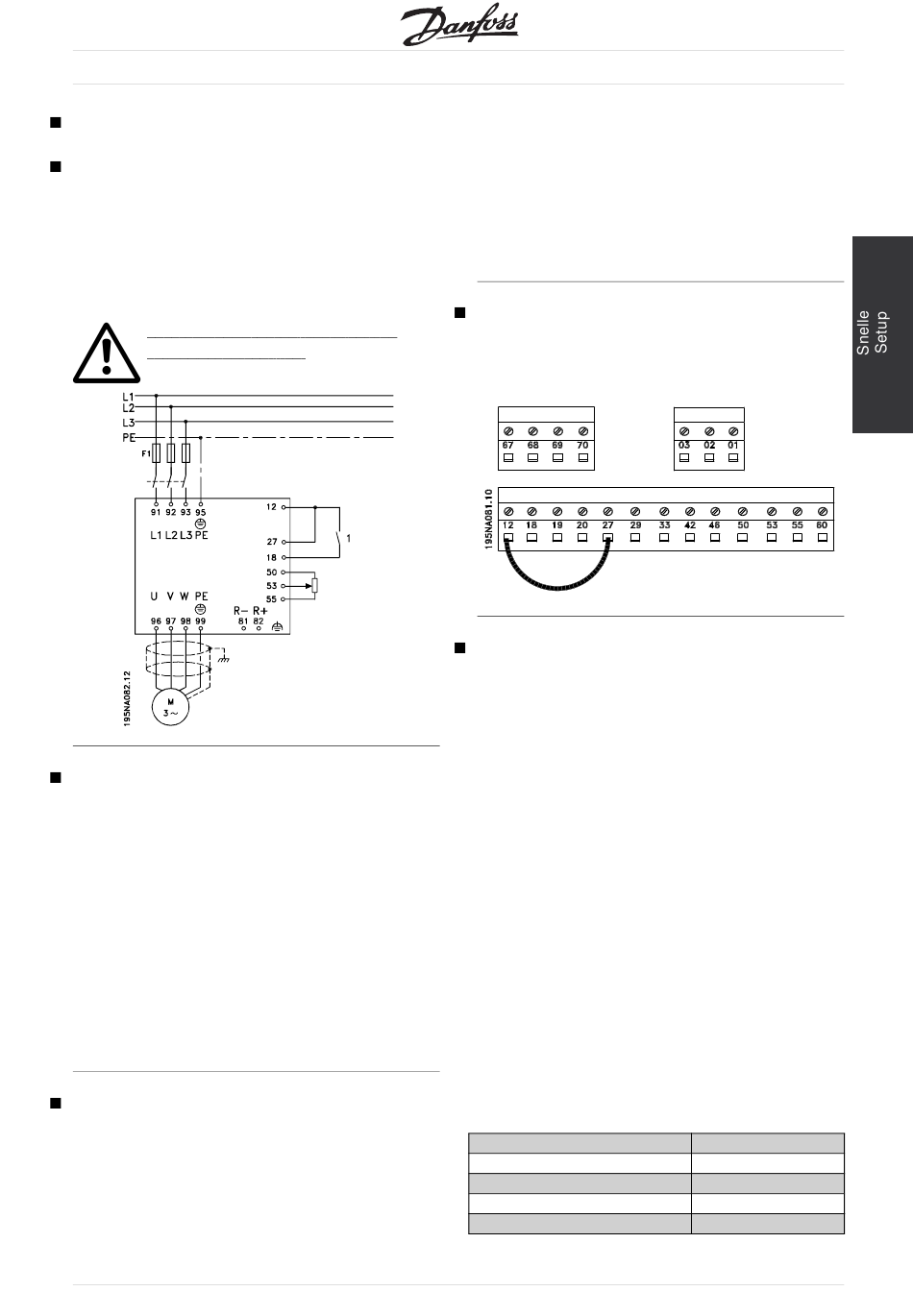

Elektrische installatie, vermogen
Opmerking: de klemmen zijn afneembaar.
Sluit de netklemmen 91, 92 en 93 van de
frequentie-omvormer en de verbinding met de
aarde, klem 95 aan op de netvoeding.
MG.28.A7.10 - VLT is een geregistreerd handelsmerk van Danfoss
®
VLT
Serie 2800
Sluit een afgeschermde/gewapende motorkabel
aan op de motorklemmen U, V, W van de
frequentie-omvormer. De afscherming eindigt
in een schermaansluiting.
Elektrische installatie, stuurkabels
Verwijder de voorplaat onder het bedieningspaneel.
Sluit een geleiderbrug aan tussen de
klemmen 12 en 27.
Programmering
De frequentie-omvormer wordt geprogrammeerd
via het bedieningspaneel.
Druk op de toets [QUICK MENU] om naar
het Quick menu te gaan.
In dit menu kunnen parameters worden geselecteerd
met de toetsen [+] en [-]. Druk op [CHANGE DATA]
om de parameterwaarden te veranderen.
De datawaarden worden veranderd met behulp
van de toetsen [+] en [-].
Druk op [CHANGE DATA] om de parameterinstelling
op te slaan.
Na een stroomstoring wordt een parameterwijziging
automatisch opgeslagen.
Als er aan de rechterkant van het display drie punten
worden weergegeven, bestaat de parameterwaarde
uit meer dan drie cijfers. Activeer [CHANGE
DATA] om de waarde te zien.
Druk op [QUICK MENU]:
Stel de motorparameters in volgens de
gegevens van het motorplaatje:
Motorvermogen [kW]
Motorspanning [V]
Motorfrequentie [Hz]
Motorstroom [A]
Nominaal toerental motor
parameter 102
parameter 103
parameter 104
parameter 105
parameter 106
3
