11.4.2 CAN & EMS BUS

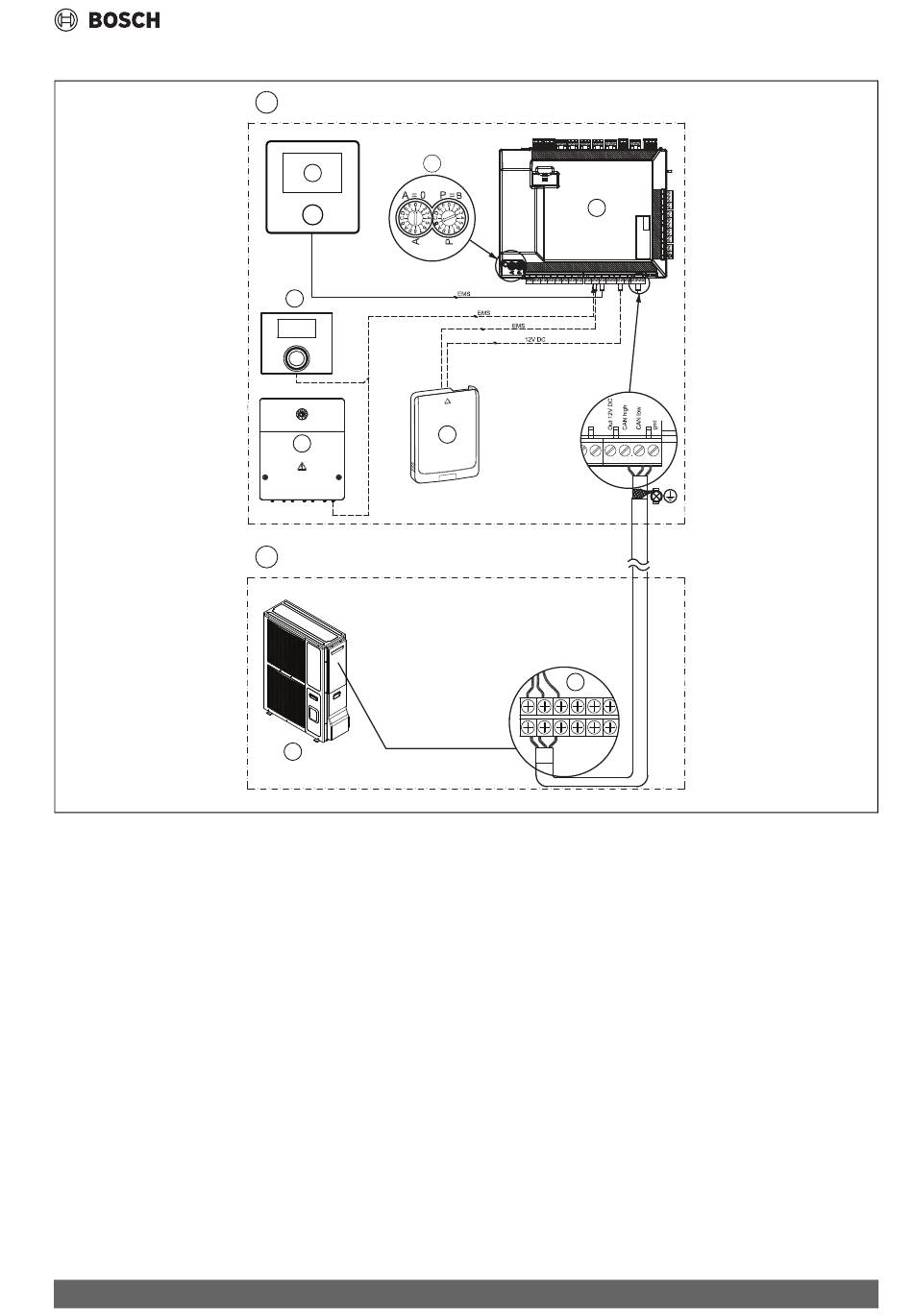

Afb. 36 CAN en EMS aansluitingen
Doorgetrokken lijn = fabrieksaansluiting
Stippellijn = aangesloten tijdens installatie:
[A]
Binnenunit
[B]
Buitenunit
[1]
Bedieningsunit (gebruikersinterface)
[2]
Instelling schakelaars voor A en P codeerschakelaars (A=0, P=B)
[3]
Installatiemodule
[4]
Kamertemperatuurgestuurde regelaar (accessoire)
[5]
EMS-module (accessoire)
[6]
Connect-Key K 30 RF (accessoire)
[7]
Buitenunit
[8]
Aansluitklemmen buitenunit
Compress 3400i AWS – 6721827815 (2023/08)
A
2
1
4
5
B
7
3
6
8
Technische gegevens
0010036951-001
39
