11.4.6 400 V 3N~ binnenunit met 230 V~ buitenunit
3
2
1

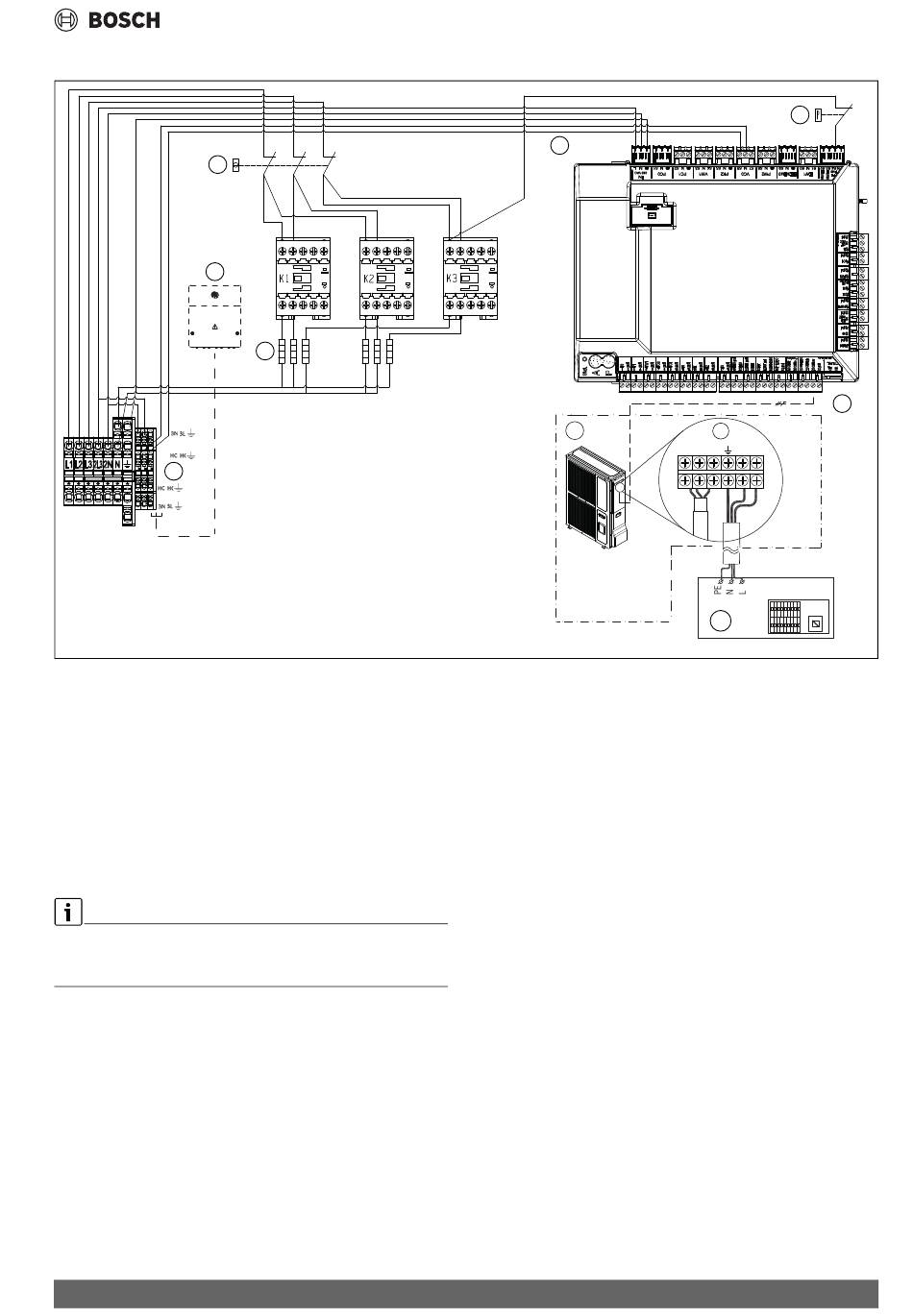

Afb. 40 400 V 3 N~ binnenunit met 230 V~ buitenunit
[1]
Aansluitklemmen binnenunit
[2]
EMS-module (accessoire)
[3]
Oververhittingsbeveiliging
[4]
Elektrische verwarming (3 x 1 kW + 3 x 2 kW)
[5]
Stuurspanning installatiemodule
[6]
Drukwachter
[7]
Afgeschermde CAN-buskabel
[8]
Buitenunit
[9]
Aansluitklemmen buitenunit
[10] 230V~ voedingsspanning van de hoofdverdeler naar de buiten-
unit
Het vermogen van de elektrische bijverwarming moet worden begrensd
op maximaal 6 kW met de configuratie in parallel modus met de buiten-
unit.
• Elektrische bijverwarming in de compressormodus: 2-4-6 kW (K3
geblokkeerd)
• Alleen elektrische bijverwarming, compressor uit: 2-4-6-9 kW
