Inbedrijfstelling
Bij de ventilatoren 3240.xxx, 3241.xxx, 3243.xxx tot
NL
3245.xxx vindt de ontgrendeling plaats door op de ont-
grendelingsknop van de bajonetsluiting te drukken (zie
afb. 5). Deze bevindt zich op de tegenover de aansluit-
klem liggende hoek.

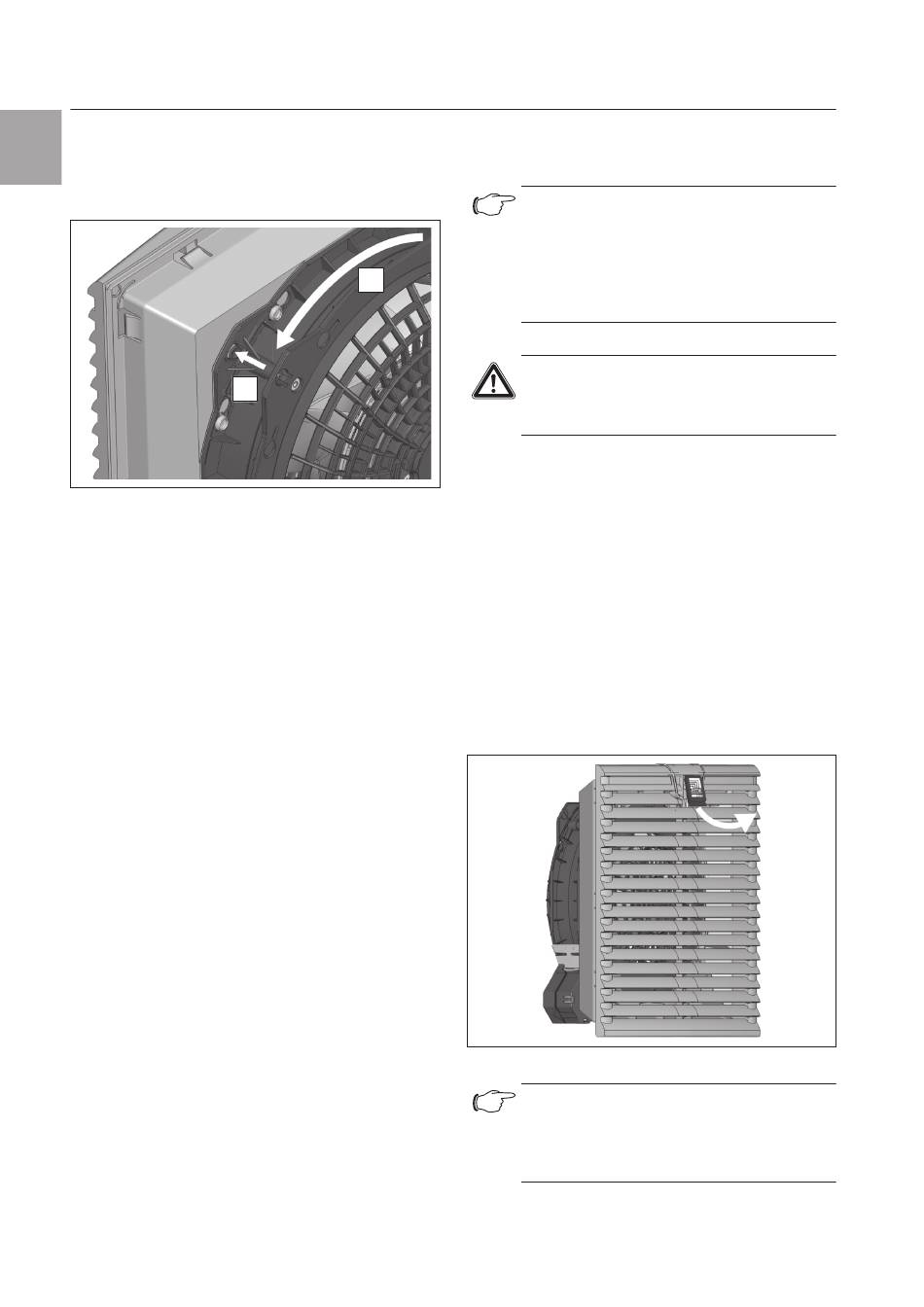

Afb. 5:
Ontgrendeling bajonetsluiting
5.3
Wijziging van de luchtstromingsrichting
De luchtstromingsrichting is standaard zuigend vanaf
de buitenzijde in de behuizing blazend.
Dient de stromingsrichting om technische redenen
(ruimte, specifieke componentluchtgeleiding etc.) te
worden gewijzigd, dan kan dit eenvoudig worden gere-
aliseerd. De ventilatorbehuizing dient hiertoe te worden
ontgrendeld en 180° te worden gedraaid. Het ont-
grendelen vindt op dezelfde wijze plaats als onder
hoofdstuk 5.2 "Spanningsaansluiting omdraaien",
pagina 7.
Neem s.v.p. ook de aanwijzingen onder hoofd-
stuk 4.2.1 "Algemeen", pagina 5.
6
Inbedrijfstelling
De ventilator functioneert automatisch, d.w.z. de ven-
tilator draait na het inschakelen van de voedingsspan-
ning.
Afhankelijk van het model zijn de volgende spannings-
varianten mogelijk:
– 24 V, DC
– 115 V, 1~
– 230 V, 1~
– 400/460 V, 3 fasen
7
Filtermaaten plaatsen en verwis-
selen
Standaard wordt bij de levering van de ventilator en het
ventilatierooster een standaard vliesfiltermat meegele-
verd voor het voorfilteren van droge, grove stofdeeltjes
en pluizen uit de omgevingslucht.
Om de beschermklasse te verhogen en bij stof met
een korrelgrootte <10 µm raden wij de toepassing van
vouwfilters (zie hoofdstuk 13 "Toebehoren").
8
2.
1.
Afhankelijk van de hoeveelheid stof dient u het filter
regelmatig te controleren (aanbevolen: maximaal na
2.000 bedrijfsuren) en indien nodig te verwisselen.
Opmerking:
Gebruik uitsluitend originele Rittal filtermedia
met het Rittal logo om de beschermklasse,
luchtverplaatsing en garantie te waarborgen.
Bij toepassing van een vouwfilter moet de
meegeleverde vliesfiltermat uit de ventilator
worden verwijderd en afgevoerd.
Letselgevaar!
Vervang de filtermat alleen bij stilstaand
schoepenrad.
Steek uw hand niet in het schoepenrad.
Voor het plaatsen resp. verwisselen van het filter gaat
u als volgt te werk (luchtstromingsrichting: vanaf de
buitenzijde in de behuizing blazend).
7.1
Vervangen van het vliesfilter
◾ Trekt het functielogo op het ventilatierooster met een
vinger iets omhoog (zie afb. 6).
◾ Na het ontgrendelen kunt u het ventilatierooster nu
ca. 70° resp. 90° naar onderen openen.
◾ Verwijder de gebruikte vliesfiltermat en plaats vervol-
gens een nieuwe vliesfiltermat in de filterhouder.
◾ Let er bij het plaatsen op dat de verdichte zijde met
het Rittal logo naar binnen wijst.
◾ Klap het ventilatierooster weer dicht tot het hoorbaar
vastklikt.
Afb. 6:
Ontgrendelen van het ventilatierooster
Opmerking:
Bij wijziging van de luchtstromingsrichting
(zie hoofdstuk 5.3 "Wijziging van de lucht-
stromingsrichting", pagina 8) vindt de
inbouw omgekeerd plaats.
