Jaloeziemanagement
Motorstuureenheid Standaard AC 230 V ~
4.2 Sensorkabel installeren voor elementen met sensoranalyse
Installatietips voor de sensor
i De sensorkabel geleid veiligheidslaagspanning SELV. Installatievoorschriften conform VDE
0100 aanhouden.
De installatie van de sensorkabel kan op drie verschillende manieren worden uitgevoerd. In-
bouwinstallatie (afbeelding 4), opbouwinstallatie (afbeelding 5) en bij daarvoor geschikte ele-
menten, sensorkabel op element steken (afbeelding 6).
i De sensorkabel mag niet willekeurig lang worden gekozen, omdat dan storingen van ande-
re verbruikers en kabels kunnen worden ingekoppeld. Foutief functioneren kan het gevolg
zijn. Daarom alleen afgeschermde kabel gebruiken en de afscherming op het massapoten-
tiaal aansluiten. De totale lengte tot maximaal 20 m beperken en de nabijheid van andere
elektrische inrichtingen vermijden.
Sonnesensor op klemmenblok aansluiten
o
Sensor conform aansluitschema (afbeelding 3) aansluiten
Bij de zonnesensor is de "massa" gemarkeerd.
Bij de verlengkabel is de "zon" gemarkeerd. De "massa" is de middelste ader.
i Omwisselen van de aansluitingen veroorzaakt verkeerd functioneren.
32537113
J:0082537113

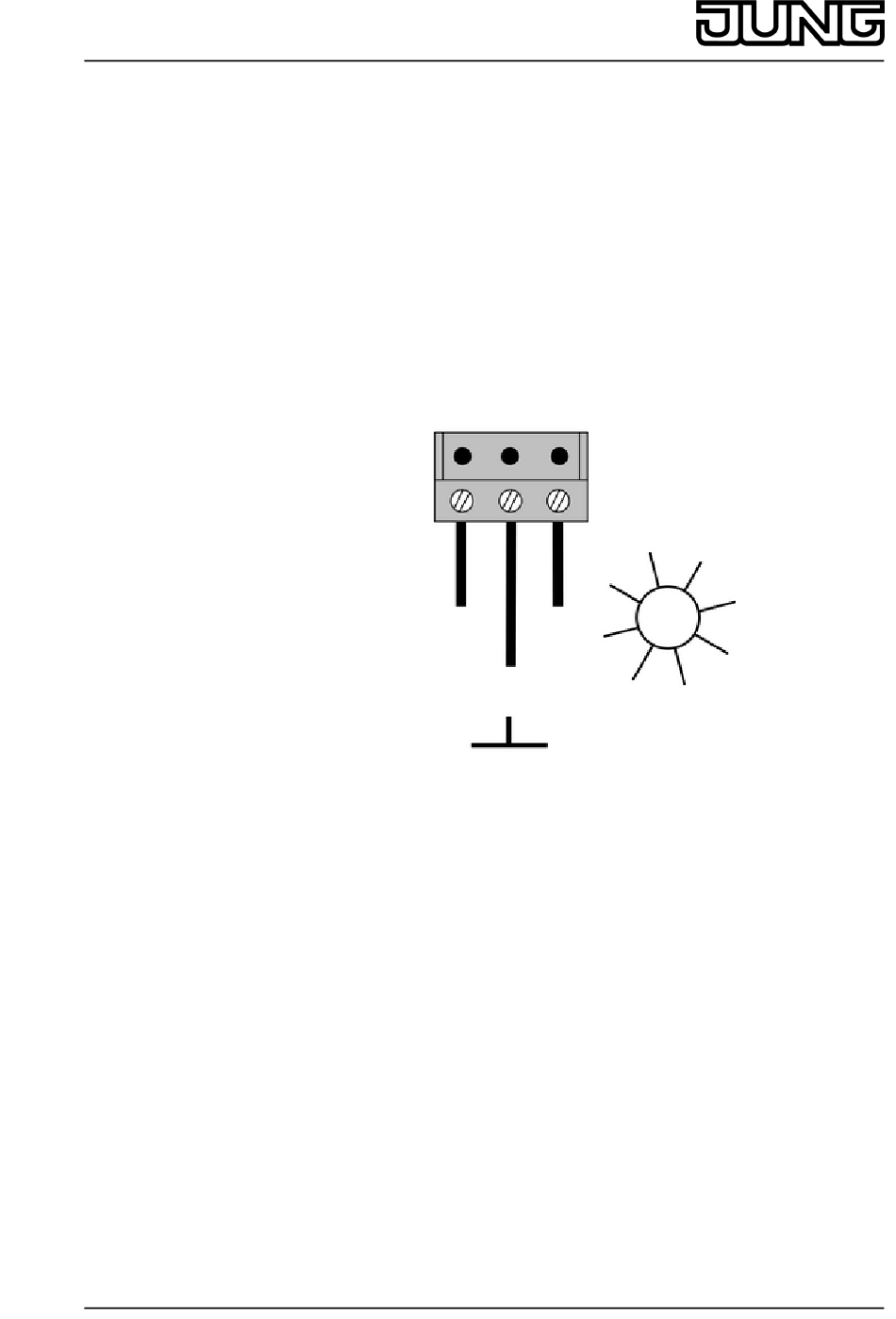

Afbeelding 3: Aansluiting op klemmenblok
3/6
25.09.2013
