Jaloeziemanagement
Motorstuureenheid Standaard AC 230 V ~
Inbouwinstallatie sensorkabel
i Voor de inbouwinstallatie van de sensorkabel alleen afgeschermde kabel gebruiken. Aan-
beveling J-Y(ST)Y 2x2x0,6 mm.
o
De kabel door het gat (6) van het element steken en door het kabelkanaal (7) naar het
klemmenblok (8) leiden (afbeelding 4).
i Het klemmenblok wordt meegeleverd met elementen met sensoraansluiting.
o
Kabel aansluiten (zie sensor op klemmenblok aansluiten).
Opbouwinstallatie sensorkabel
o
Voor de opbouwinstallatie van de binnensensor (9) de stekker afknippen.
o
De sensorkabel achter de draagplaat (10) door het kabelkanaal naar de aansluitklem (8)
leiden (afbeelding 5).
o
Kabel aansluiten (zie sensor op klemmenblok aansluiten).
32537113
J:0082537113

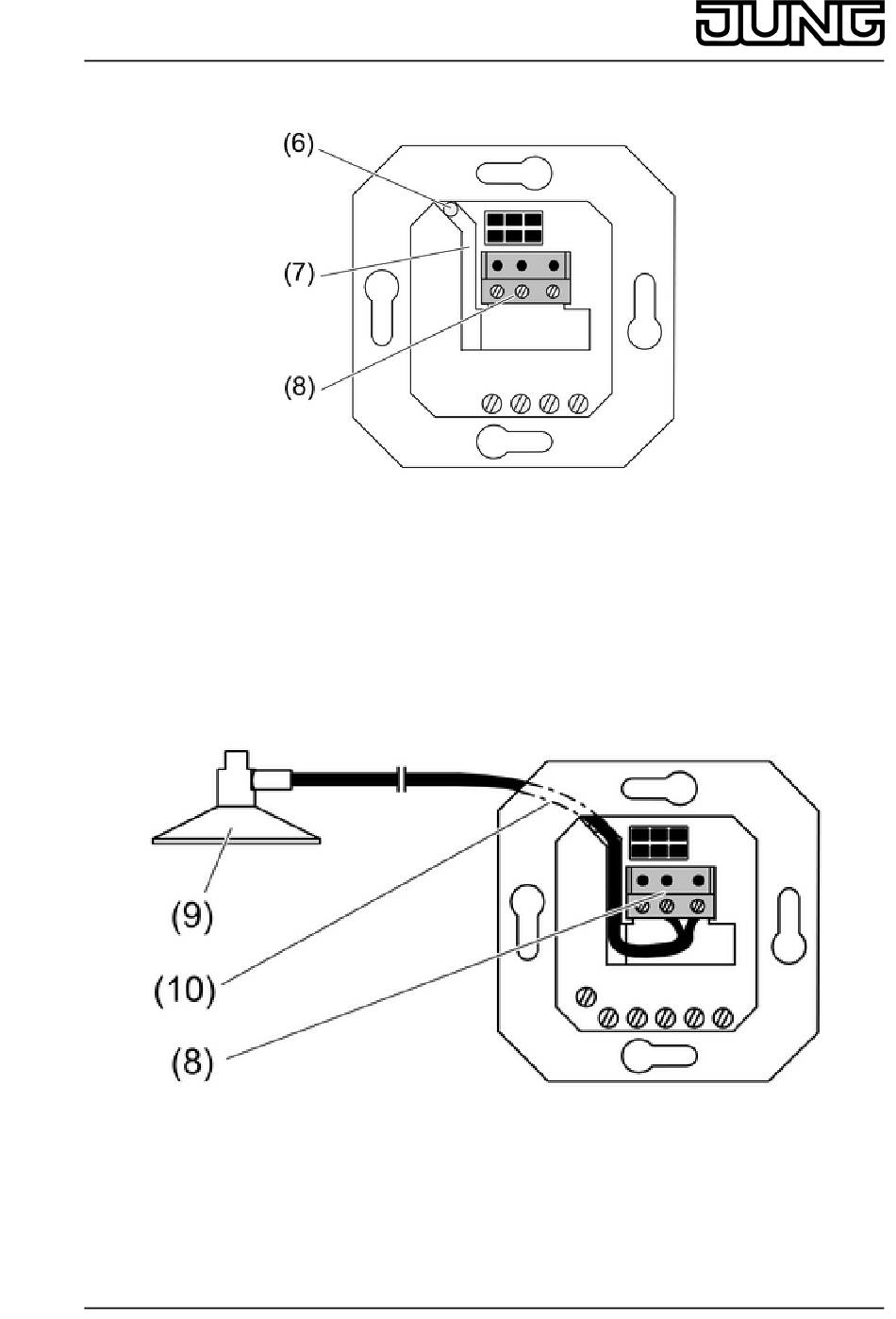

Afbeelding 4: Inbouwinstallatie sensorkabel
Afbeelding 5: Opbouwinstallatie sensorkabel
