5.6
Afregelen algemeen
De interne afregelingen dienen altijd door
een gekwalificeerd technicus te worden
uitgevoerd.
Uw Victron Atlas Combi is standaard
afgesteld in de fabriek. In speciale gevallen
kan het noodzakelijk zijn de standaard
instellingen te wijzigen. Alleen door
Victron Energie erkende technici mogen
deze instellingen veranderen. Het wijzigen
van de standaardinstellingen kan in de
volgende gevallen nodig zijn:
•
240 V
uit voor Engeland i.p.v. 230
ac
Vac voor Europa
•
andere laadspanningen voor b.v. trac-
tie accu's
•
gevoeligheid "auto" veranderen.
De behuizing kan geopend worden door de
vier schroeven van de deur los te draaien
en de deur te openen (deur draait naar
links). Aan de binnenkant van de deur
bevinden zich twee printen: de omvormer
stuurprint en de laderstuurprint (zie
afbeelding 15). Boven aan de stuurprinten
bevinden zich een aantal potentiometers,
door hier aan te draaien worden de
instellingen van de Combi gewijzigd.
5.6.1 Afregelen van de omvormer
Als de frequentie en de uitgangsspanning gewijzigd moeten
worden dan eerst de frequentie afregelen; als de frequentie
wordt veranderd, dan verandert de uitgangsspanning ook.
5.6.2 Frequentie
De frequentie is standaard afgesteld op 50 Hz. Door
potentiometer R4 (zie afbeelding 16) naar links resp. rechts te
draaien wordt de frequentie lager resp. hoger. De frequentie
kan het best gemeten worden met een tongerfrequentiemeter
of een Fluke 87 true RMS multimeter. Andere meters geven
een meetfout omdat het uitgangssignaal van de omvormer
trapeziumvormig is.
74
Lader

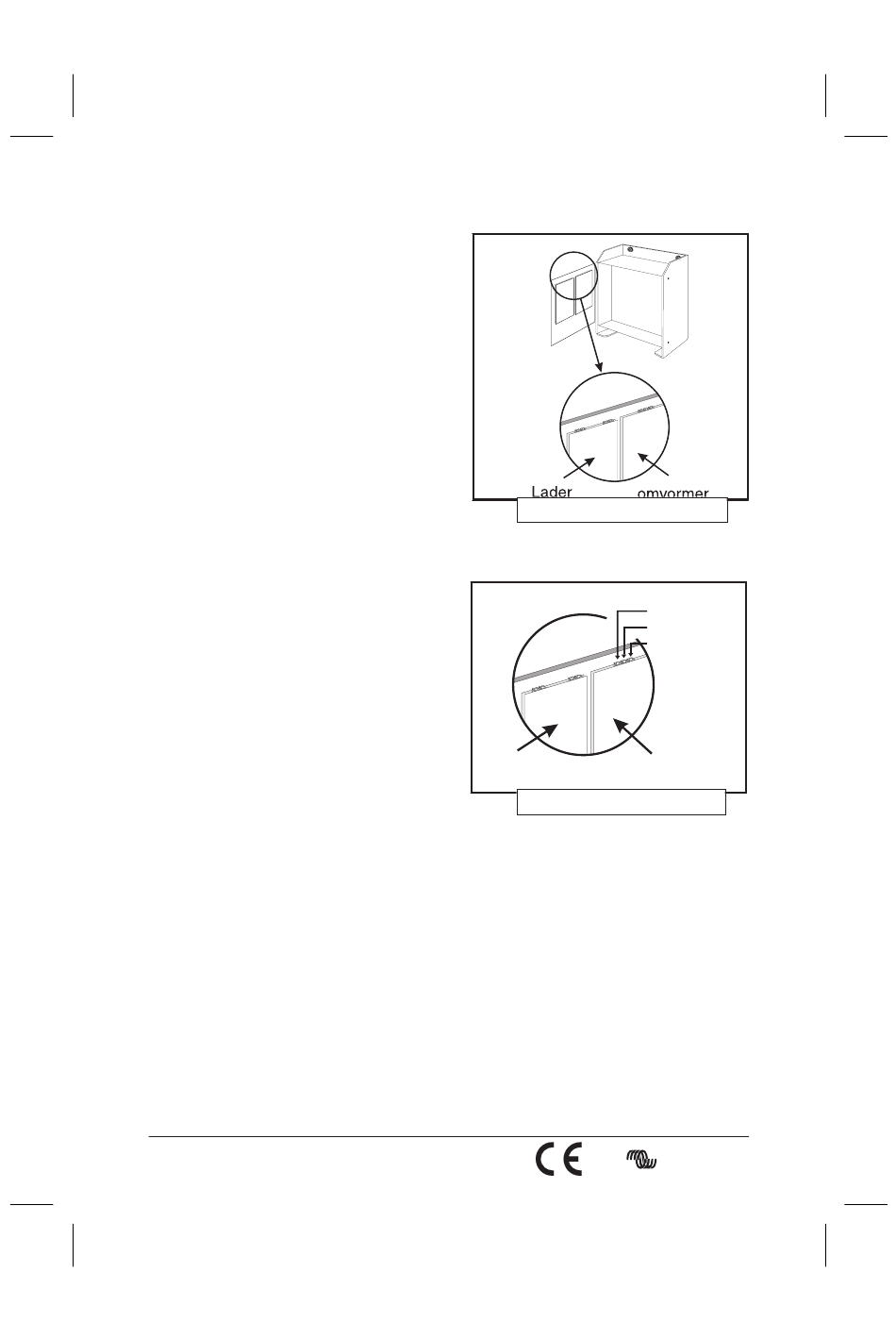

afb. 16 Afregelpumtem Atlas
gebruiksaanwijzing
afb. 15 Behuizing open
R34
R4
R5
Omvormer
victron energie
