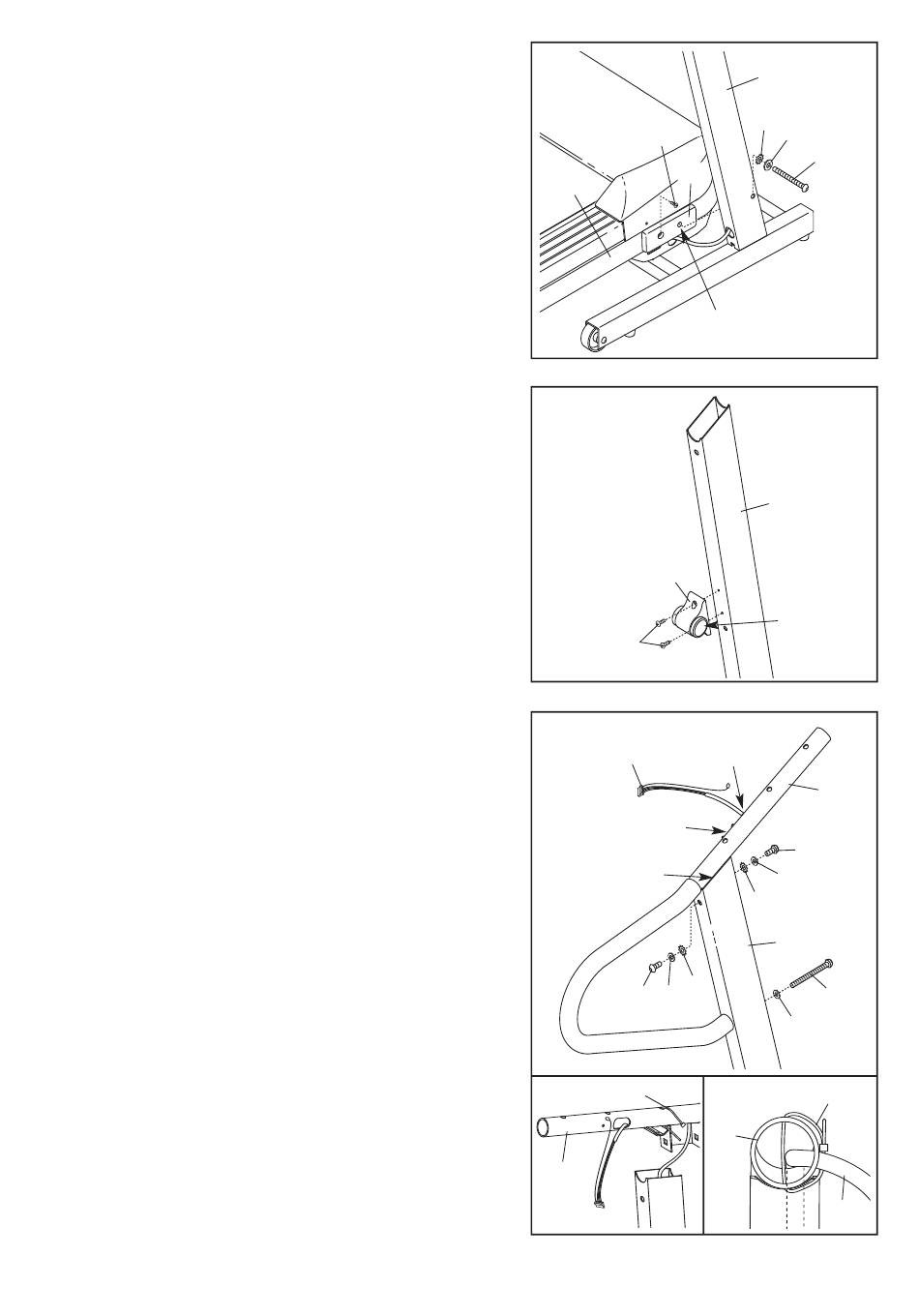

3 Houdt een Tussenstuk van de Staander (59) tegen een
kant van het Onderstel (96) zoals aangegeven. Steek
een 4" Bout voor het Onderstel (54) in het aangegeven
gat in het Tussenstuk van de Staander en het Onderstel.
Draai een 3/4" Tek
Schroef
Staander en het Onderstel. Verwijder de 4" Bout voor het
Onderstel. Herhaal deze procedure voor de andere kant
van het Onderstel.
Laat een tweede persoon het linker eind van het
Onderstel (96) optillen. Steek een 4" Bout voor het
Onderstel (54) met een 3/8" Tussenring (12) en een 3/8"
Ster-tussenring (55) in de Rechter Staander (104) en het
rechter Tussenstuk van de Staander (59), en draai de
Bout voor Onderstel in de Onderstel vast. Draai de Bout
niet te vast. Herhaal deze stap voor de linkerkant van
het Onderstel.
4. Maak de Huizing van het Slot (46) aan de Linker
Staander (47) vast met twee 3/4" Schroeven (38). Zorg
ervoor dat het grote gat in de Huizing van het Slot
aan de getoonde kant zit.
5. Neem de Rechter Handleuning (40) met een houder voor
de stang met handsensoren aan de linkerkant. Steek het
Draadharnas (65) in de grote houder van de Rechter
Handleuning en door het grote gat aan de linkerkant.
(Opgelet: Gebruik een neuspunt buigtang om de
Draadharnas uit het gat te trekken). Verwijder de plastic
verbindingen van de grote houder.
Steek een houder van de Rechter Handleuning (40) in de
bovenkant van de Rechter Staander (104). Maak de
Rechter Handleuning zoals getoond vast met twee 1"
Bouten (43), twee 1/4" Tussenringen (44), twee 1/4"
Ster-tussenringen (45), een 4" Bout voor de Handleuning
(78), en een 5/16" Tussenring (106). Draai de bouten
nog niet vast.
Zie tekening 4a. Steek de nylon verbinding door het aan-
gegeven gat in de Rechter Handleuning (40). Zie teke-
ning 5b. Kijk even in de Rechter Handleuning en zorg er-
voor dat de Draadharnas (65) aan de aangegeven kant
bevestigd is. Maak de nylon verbinding vast en snij het
overschot af.
Maak de Linker Handleuning (niet getoond) op dezelfde
manier vast. Opgelet: Het kan zijn dat u de Linker Hand-
leuning naar een kant moet tippen terwijl u de houder in-
steekt. Er is geen draadharnas in de linker Staander (niet
getoond).
All manuals and user guides at all-guides.com
(9) in het Tussenstuk van de
3
96
4
38
5
65
Stang met Hand-
sensoren
Grote Houder
43 44
5a
Verbinding
40
7
104
55 12
9
54
59
Gat
47
46
Groote Gat
Grote
Gat
40
43
44
45
104
45
106
5b
Verbinding
40
78
65
