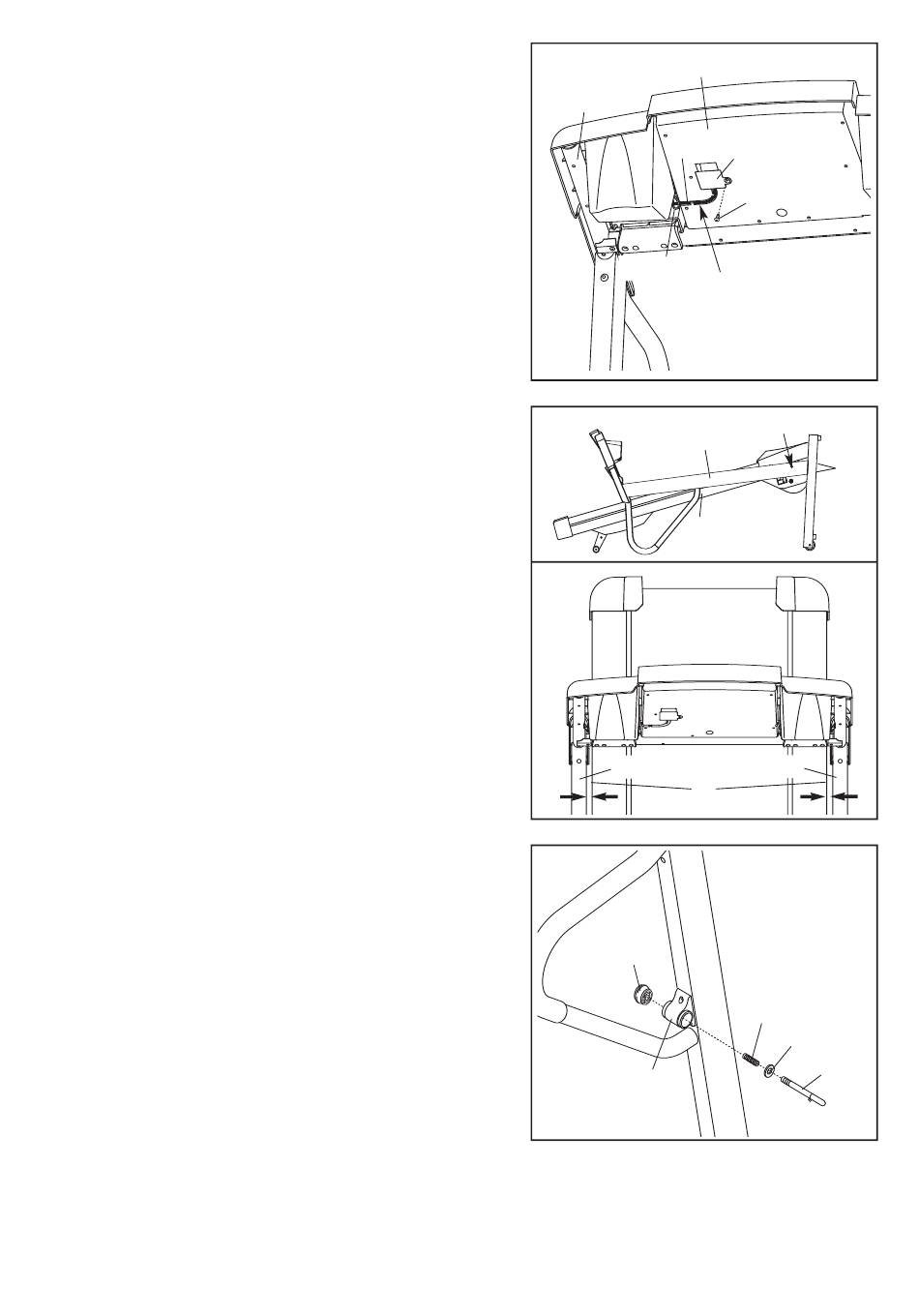

9. Druk de Draadharnas (65) in de gleuf aan de achterkant
van de Basis van het Bedieningspaneel (67). (Opgelet:
Het kan zijn dat de Draadharnas van een kleine cilinder
is voorzien zodat het niet in het spoor terechtkomt. Druk
zoveel mogelijk draad in het spoor.) Steek het overschot
van de Draadharnas in het grote gat in de zijkant van de
Rechter Handleuning (40). Maak de plastic verbinding
goed vast zodat de Draadharnas niet glijdt. Snij ver-
volgens de einden van de plastic verbinding af.
Maak het Toegangsdeurtje (84) aan de Basis van het
Bedieningspaneel (67) vast met de 3/4" Schroef (38).
Zie stap 4. Draai de gebruikte 1" Bouten (43) and en
4" Bout voor de Handleuning (78) vast.
10. Laat de Handleuningen (40, 13) zakken totdat ze de
grond raken.
Raadpleeg tekening 10a. Plaats het Onderstel van de
Loopband (96) in het midden tussen de Handleuningen
(40, 13).
Draai de vier 3" Bouten (58) en de twee 4" Bouten voor
het Onderstel (54) strak vast. Zorg ervoor dat de
Bouten niet te strak worden vastgedraaid.
11. Draai de knop los van de pen. Zorg ervoor dat de
kraag en de veer op de sluitpen zitten. Steek de sluit-
pen in de Huizing van het Slot (46) en draai de knop op
de pen vast.
12.Zorg ervoor dat alle onderdelen goed zijn vastgedraaid
voordat u de loopband gebruikt. Opgelet: Het kan zijn
dat er extra onderdelen zijn. Bewaar de meegeleverde in-
bussleutels op een veilige plaats. De grote sleutel is voor
het bijstellen van de band (zie pagina 18). Plaats een matje
onder de loopband om uw vloer te beschermen.
