Montagehandleiding
4
Montage
Waarschuwing! Gevaar door elektrische spanning!
Gevaarlijke stromen kunnen voor en tijdens montage-, demontage- en
reparatiewerkzaamheden stromen.
Voor en tijdens alle montage-, demontage- of reparatiewerkzaamheden moet het
wegmeetsysteem of het overkoepelende systeem spanningsloos worden gemaakt en moet
ervoor worden gezorgd dat de netaansluiting niet door andere personen kan worden
hersteld!
Neem de montagehandleiding van de overige systeemcomponenten (bijv. lineairmotor,
aandrijfversterker) in acht!
Let op! Mogelijke beschadiging van de HIWIN-MAGIC wegmeetsystemen!
De meetband van de magnetische wegmeetsystemen mag niet worden blootgesteld aan
sterke magnetische velden. Magnetisch stof kan het meetsignaal verstoren of het
afstandmeetsysteem beschadigen.
Houd de afstand tussen het wegmeetsysteem en de permanente magneten van lineaire
motorassen aan!
Voorzichtig bij het gebruik van magneetvoeten (meetklokhouders), bijv. voor het uitlijnen
van de profielrails!
Vermijd sterke trillingen / schokken (bijv. een slag met een hamer)!
Gebruik het systeem niet in omgevingen met magnetisch stof (b.v. grafietstof)!
Let op! Mogelijke beschadiging van de HIWIN-MAGIC wegmeetsystemen!
Magnetische spaanders of andere vreemde voorwerpen kunnen aan de magneetband blijven
kleven. Dit kan de leeskop mechanisch vernielen.
Controleer regelmatig de luchtspleet tussen de aftasteenheid en de meetschaal
(magneetband) en houd deze vrij!
Opmerking:
De magneetband wordt met een hoogwaardige lijm op de rail bevestigd (uitsluitend voor de
maten HG_20, HG_25, QH_20 en QH_25). De lijm kan met bepaalde oplosmiddelen worden
opgelost. Als de lijm loslaat, kan de magneetband opbollen. Dit moet worden voorkomen door
specifieke maatregelen (bijv. extra klemming van de magneetband aan de uiteinden).
HIWIN GmbH aanvaardt geen aansprakelijkheid voor het losraken van een band van de rail die
niet met de juiste maatregelen is vastgezet.
4.1
Montage van HIWIN MAGIC

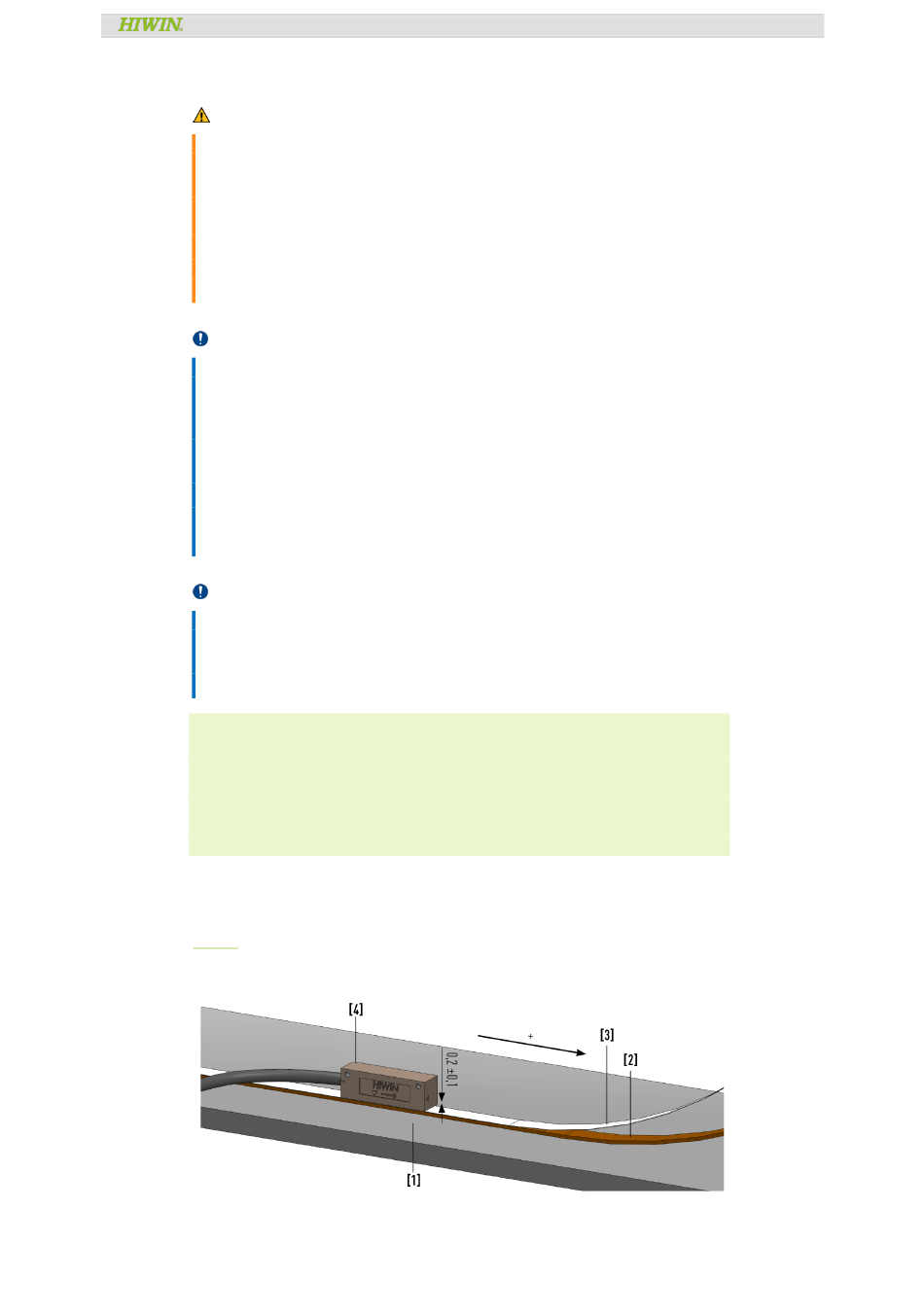

Afb. 4.1 illustreert de hieronder beschreven montagestappen voor HIWIN MAGIC.
Afb. 4.1: Opbouw HIWIN MAGIE
HIWIN-MAGIC-wegmeetsystemen
MAGIC-01-15-NL-2304-MA
Montage
Pagina 12 van 32
