Montagehandleiding
3
Productbeschrijvingen
De magnetische wegmeetsystemen van de HIWIN-MAGIC-serie zijn geoptimaliseerd voor
positiemeting in lineaire bewegingen, in het bijzonder in lineairmotorassen. Zij zijn bijzonder
geschikt voor gebruik in veeleisende omgevingen en zijn ongevoelig voor olie, vuil, trillingen en
schokken.
De robuuste behuizing is elektrisch afgeschermd, de signaaluitvoer is in realtime (voor details
zie hoofdstuk 5 Elektrische aansluiting en catalogus "Lineaire motoren en encoders").
Zij zijn verkrijgbaar in twee versies:
HIWIN MAGIC: uitvoering met losse leeskop
HIWIN MAGIC-PG: wegmeetsysteem geïntegreerd in een profielrailgeleiding
3.1
HIWIN MAGIC

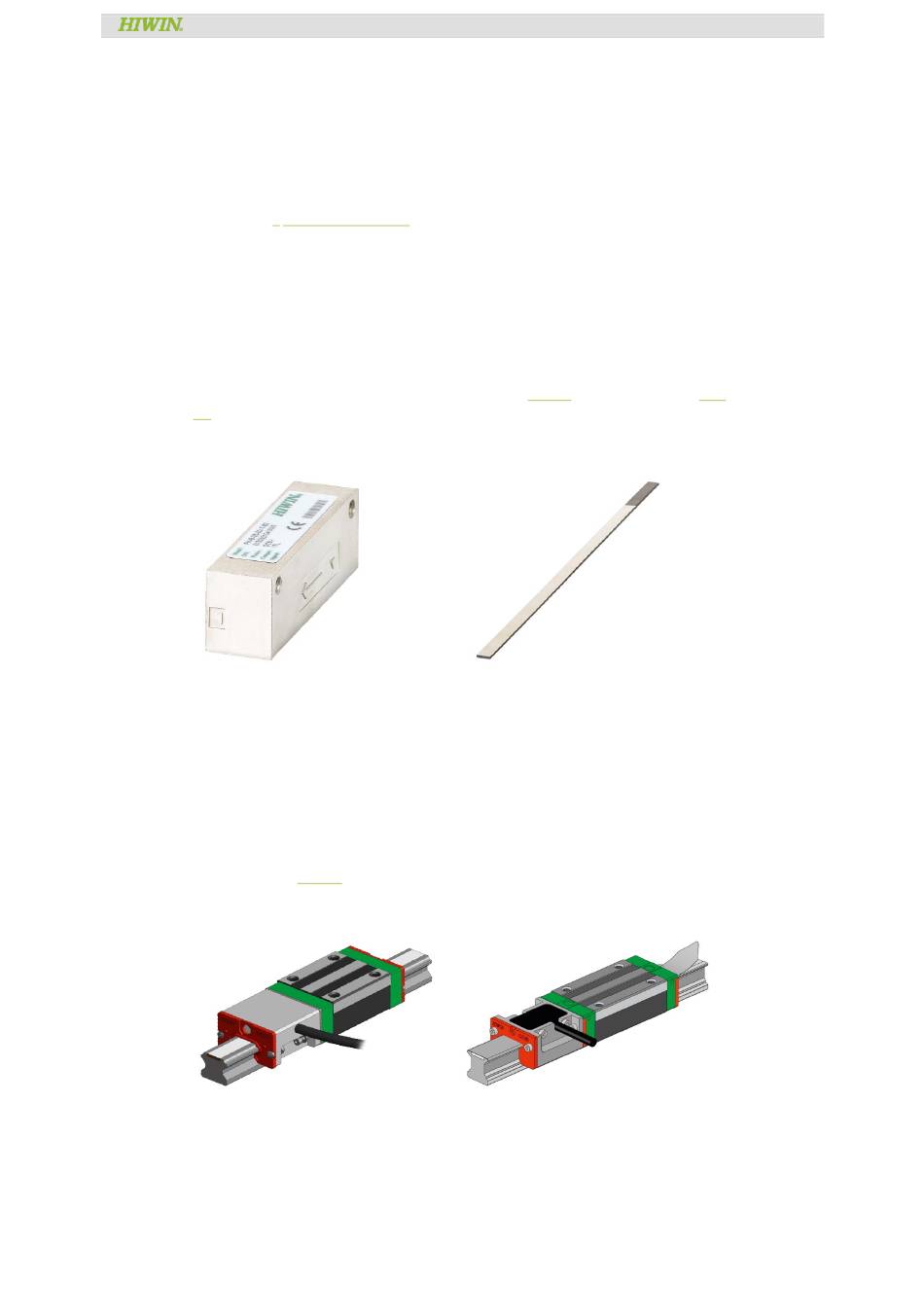

Dit wegmeetsysteem bestaat uit een afzonderlijke leeskop (afb. 3.1) en een magneetband (afb.
3.2). Beide kunnen door de klant in een geschikte positie van zijn keuze worden gemonteerd.
Afb. 3.1: MAGIC-leeskop
3.2
HIWIN MAGIC-PG
In deze versie is het wegmeetsysteem geïntegreerd in een profielrailgeleiding. De totale eenheid
wordt dan Positioning Guideway (PG) genoemd.
De aftasteenheid wordt bevestigd aan een standaard geleidingswagen die geschikt is voor
loopwagens van de maten HG_20, HG_25, QH_20, QH_25, CG_20, CG_25, CG_30, CG_35 en
CG_45. De meetschaal is rechtstreeks in een profielrail geïntegreerd in de vorm van een
magneetband (zie Afb. 3.3).
Afb. 3.3: MAGIC-PG-systeem voor HG- en QH-serie
HIWIN-MAGIC-wegmeetsystemen
Afb. 3.2: MAGIC-magneetband
Afb. 3.4: MAGIC-PG-systeem voor CG serie
MAGIC-01-15-NL-2304-MA
Productbeschrijvingen
Pagina 9 van 32
