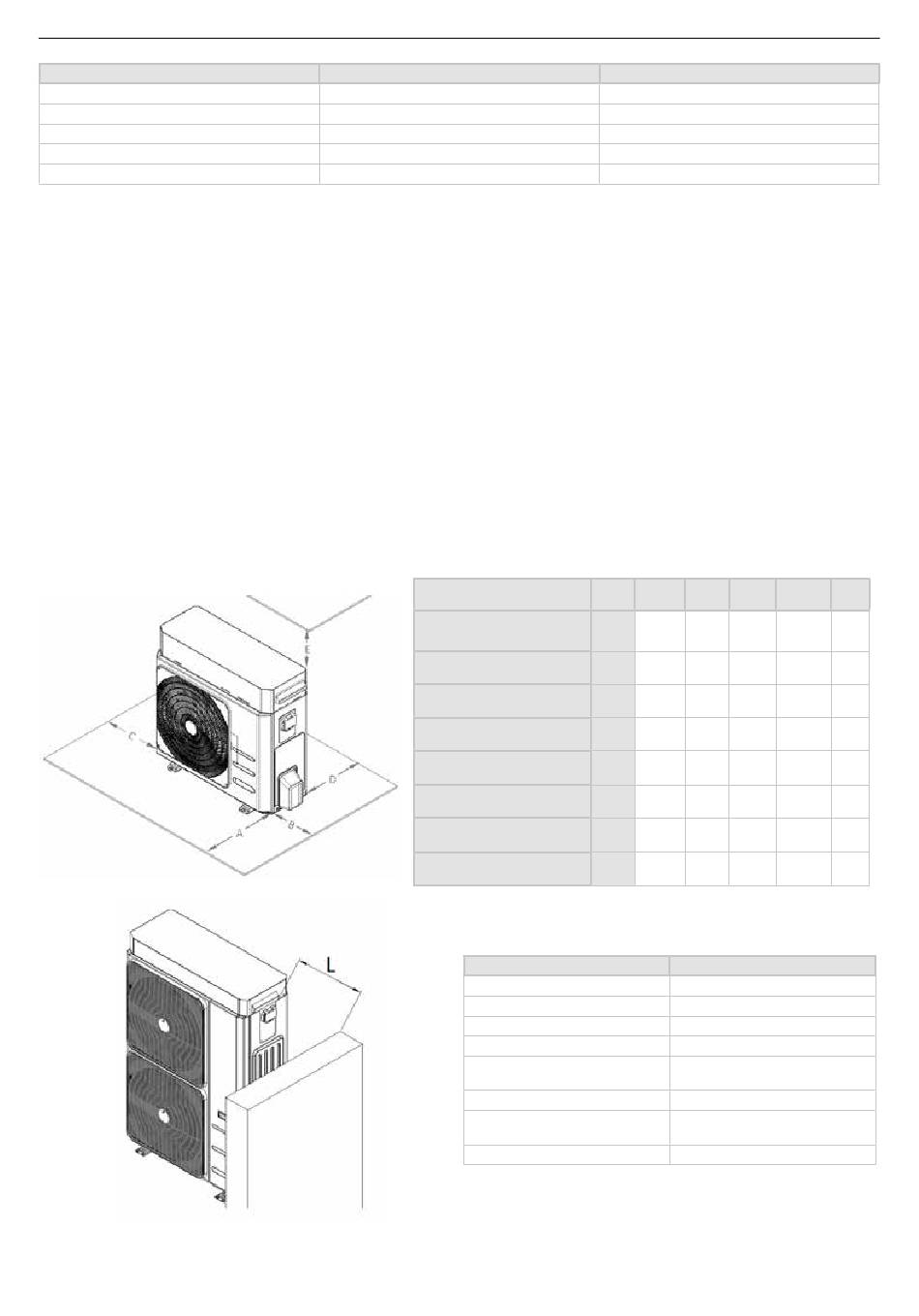

3.2 TECHNISCHE SERVICERUIMTEN
De gehele serie is ontworpen en geconstrueerd voor buitenopstelling.
Het is een goede praktijk om een steunplaat te maken die geschikt is voor de afmeting van de unit. De units brengen een laag trillingsniveau over
op het terrein: het wordt echter aanbevolen om tussen het basisframe en het steunvlak trillingsdempende steunen te plaatsen.
In het geval van een hangende installatie is het noodzakelijk zich ervan te vergewissen dat de muur gerealiseerd is met volle bakstenen, be-
ton of materiaal met soortgelijke weerstandskenmerken. Het draagvermogen van de muur moet voldoende zijn om tenminste vier keer het
gewicht van de unit te dragen.
Het draagvlak moet voldoende draagvermogen hebben om het gewicht van de unit te dragen, u kunt hiervoor het op de machine aangebrach-
te technische label of het hoofdstuk "Technische gegevens" in deze handleiding raadplegen.
Het draagvlak mag niet schuin zijn om een correcte werking van de unit te verzekeren en om het mogelijk omkantelen ervan te vermijden.
Het installatie-oppervlak van de unit mag niet glad zijn, om te vermijden dat er water/ijs op blijft liggen, dit zijn mogelijke gevarenbronnen.
De plaats van installatie van de unit moet vrij zijn van gebladerte, stof, enz. Dit zou de accu's kunnen verstoppen of bedekken.
De installatie in zones onderhevig aan stagnatie of het neerkomen van water uit bijvoorbeeld dakgoten, moet worden vermeden.
Vermijd ook de punten die onderhevig zijn aan sneeuwophopingen (zoals hoeken van gebouwen met schuine daken). In het geval van instal-
latie in zones onderhevig aan sneeuwval, monteert u de unit op een verhoging op 20-30 cm van de grond, om de vorming van sneeuwhopen
rondom de machine te voorkomen.
Over een afstand van minstens 5 meter moet de aanwezigheid worden vermeden van schachten of hulzen, waarin het gas zich zou kunnen
ophopen en een explosieve atmosfeer kunnen creëren.
Het is zeer belangrijk om recirculatie tussen aanzuiging en afgifte te voorkomen, anders worden de prestaties van de eenheid aangetast of kan
zelfs de normale werking van de unit worden onderbroken. In dit verband is het noodzakelijk om de hieronder aangegeven minimale service-
ruimten te garanderen.
Vermijd het blokkeren of afdekken van de ventilatieopeningen die zich op het bovenste afdekpaneel bevinden.
Voor installaties op plaatsen gekenmerkt door harde wind raadpleeg de classificatie van de zone volgens de schaal van Beaufort. Als de waar-
i-32V5
Omkeerbare lucht/water warmtepompen met axiale ventilatoren
Verzendgewicht [kg]
134
148
140
154
154
MODEL
i-32V504
i-32V506
i-32V508, i-32V5SL08
i-32V510/i-32V510T
i-32V512, i-32V5SL12/
i-32V512T, i-32V5SL12T
i-32V514/i-32V514T
i-32V516, i-32V5SL16/
i-32V516T, i-32V5SL16T
i-32V518T
MODEL
i-32V504
i-32V506
i-32V508, i-32V5SL08
i-32V510/i-32V510T
i-32V512, i-32V5SL12/
i-32V512T, i-32V5SL12T
i-32V514/i-32V514T
i-32V516, i-32V5SL16/
i-32V516T, i-32V5SL16T
i-32V518T
Gewicht in bedrijf [kg]
121
136
126
141
141
A
B
C
mm
1500
500
400
mm
1500
500
400
1500
500
400
1500
500
400
1500
500
400
1500
500
400
1500
500
400
1500
500
400
L [mm]
500
500
500
500
500
500
500
500
D
E
400
500
400
500
400
500
400
500
400
500
400
500
400
500
400
500
13
