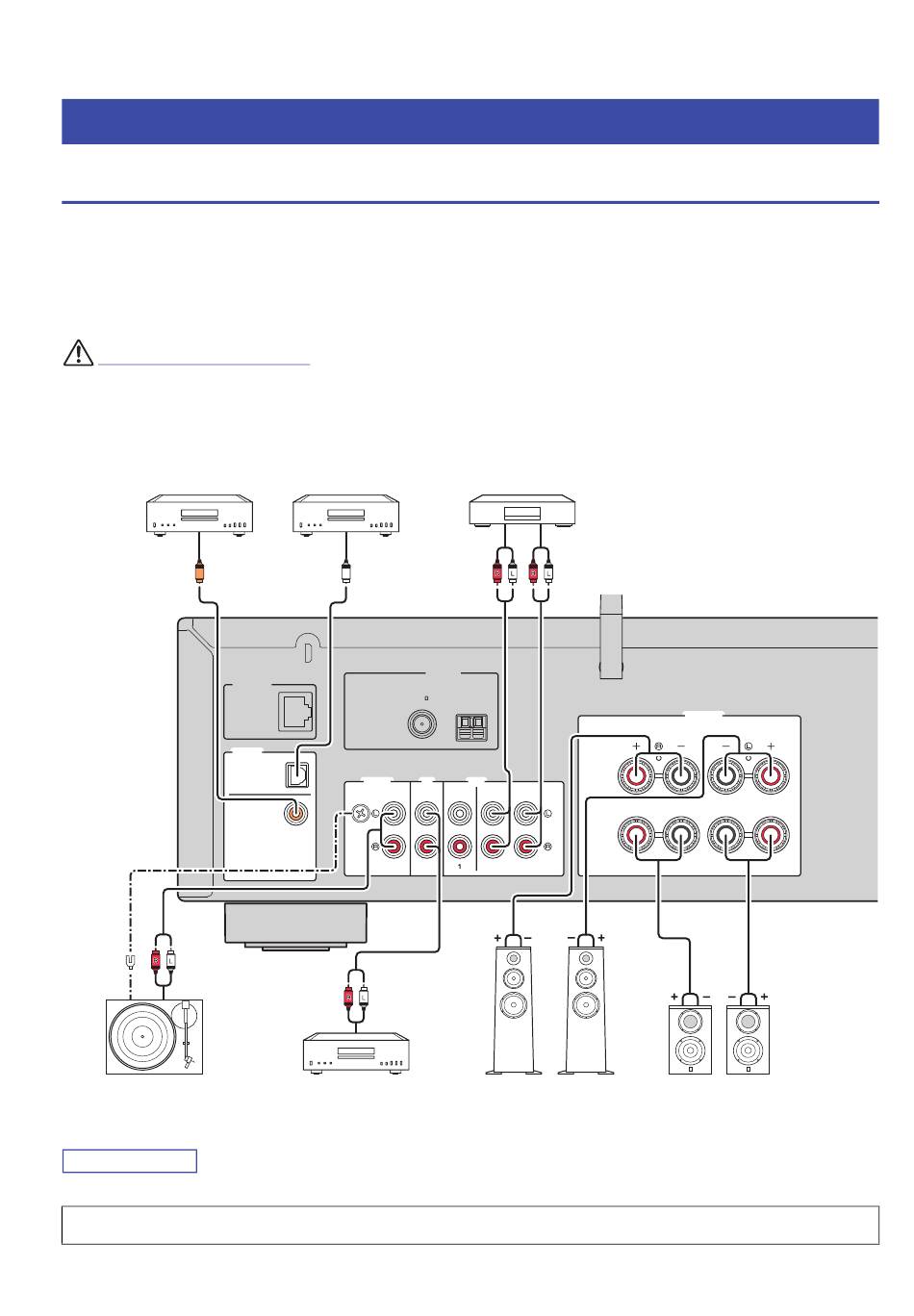

Audio-apparaten aansluiten

Alle aansluitingen moeten correct zijn: L (links) op L, R (rechts) op R, "+" op "+" en "–" op "–". Als de aansluitingen
niet kloppen, wordt er geen geluid weergegeven via de luidsprekers en als de polariteit van de luidspreker-aansluitingen
niet correct is, klinkt de weergave onnatuurlijk, met te weinig lage tonen. Raadpleeg de gebruikershandleiding van elk
van uw componenten.
Gebruik RCA-kabels voor het aansluiten van audiocomponenten.
VOORZICHTIG
• Sluit dit toestel of andere componenten pas op het lichtnet aan nadat alle aansluitingen tussen componenten zijn voltooid.
• Laat blootliggende luidsprekerdraden niet met elkaar of met metalen onderdelen van het toestel in contact komen.
Hierdoor kunnen het toestel en/of de luidsprekers beschadigd raken.
CD-speler, enz.
Audio-uitgang
C
(digitaal coaxiaal)
NETWORK
DIGITAL
OPTICAL
COAXIAL
Audio-
GND
uitgang
Draaitafel
Opmerking
De ingangen van het R-N303-model voor Europa en de R-N303D (p. 7) zijn verschillend.
Alleen PCM-signalen kunnen naar de digitale (OPTICAL/COAXIAL)-aansluitingen van dit toestel worden verzonden.
10
Nl

Aansluitingen

DVD-speler, enz.
Audio-uitgang
O
(digitaal optisch)
SERVICE
PHONO
GND
Audio-
uitgang
CD-speler
CD-recorder, enz.
Audio-
Audio-
uitgang
ingang
ANTENNA
FM
AM
75
CD
LINE
IN
OUT
2
Luidsprekers A
(R-N303 behalve
model voor Europa)
SPEAKERS
A OR B:8ΩMIN./SPEAKER
A
CLASS 2 WIRING
CABLAGE CLASSE 2
B
Luidsprekers B
