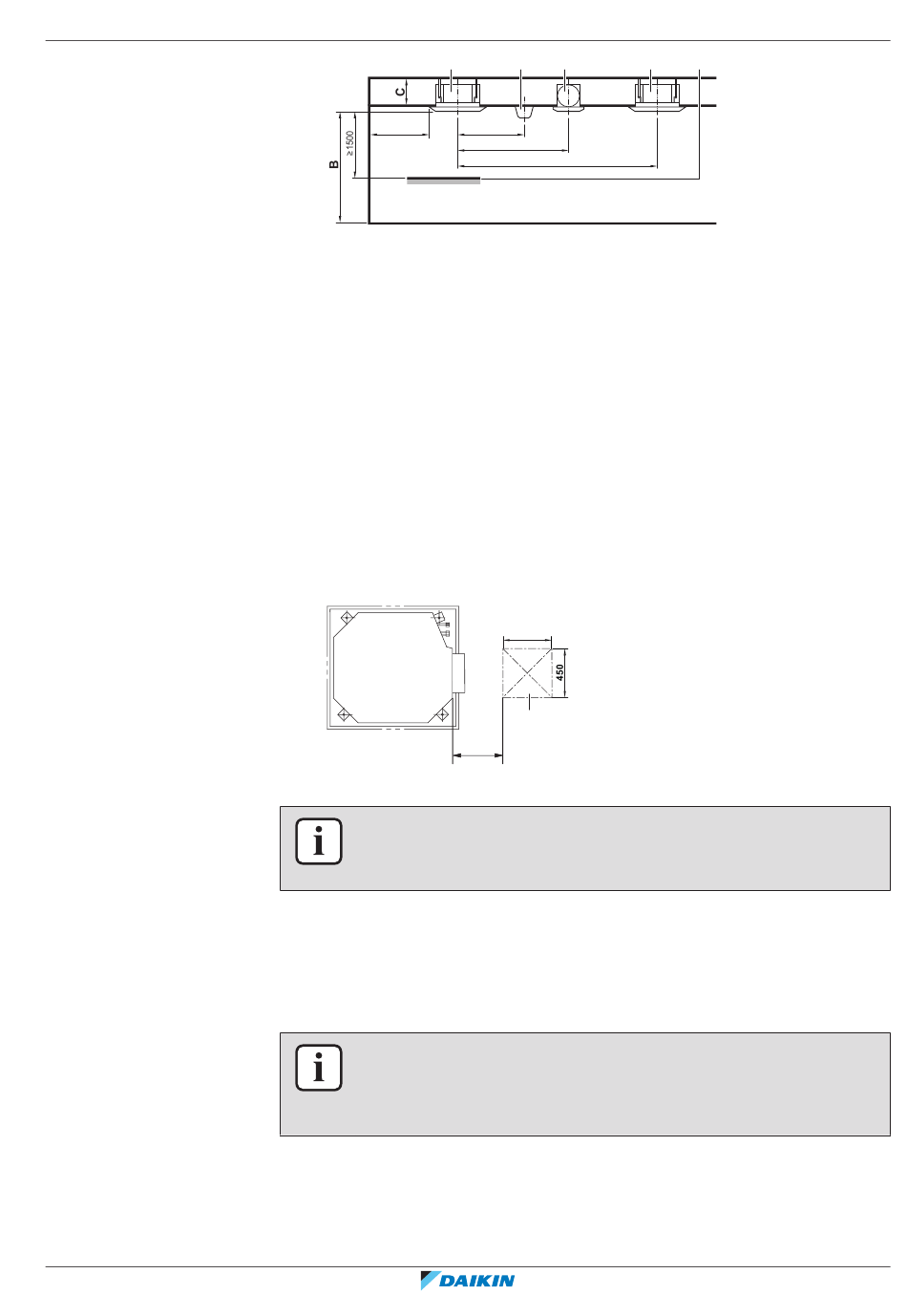

16.2 De binnenunit monteren
16.2.1 Richtlijnen bij de installatie van de binnenunit
FXZA15~50A2VEB
VRV-systeemairconditioner
4P599623-1C – 2022.02
a
A
A Minimumafstand tot de muur
≥1500 mm: Luchtuitlaat open
≥200 mm: Luchtuitlaat gesloten
B Minimum- en maximumafstand tot de vloer (zie hieronder)
C ≥295 mm: In het geval van installatie met BYFQ60B
≥308 mm: In het geval van installatie met BYFQ60C
a Binnenunit
b Verlichting (op de afbeelding ziet u plafondverlichting, maar verzonken verlichting is
ook toegestaan)
c Luchtventilator
d Statisch volume (bijvoorbeeld: tafel)
▪
B: Minimum- en maximumafstand tot de vloer:
-
Minimum: 2,5 m om onopzettelijk aanraken te voorkomen.
-
Maximum: Afhankelijk van de luchtuitblaasrichtingen en de capaciteitsklasse.
Controleer ook of de lokale instelling "Plafondhoogte" juist is ingesteld. Zie
"20.1 Lokale
instelling" [
▪
Voorzie service-openingen in de zijkant van de besturingskast om het onderhoud
te vergemakkelijken.
a Inspectieopening
INFORMATIE
Voor sommige opties kan extra serviceruimte vereist zijn. Raadpleeg de
montagehandleiding van de gebruikte optie vóór de installatie.
INFORMATIE
Optionele apparatuur. Lees ook de installatiehandleiding van de optionele
apparatuur bij de installatie hiervan. Afhankelijk van de omstandigheden ter plaatse,
kan het gemakkelijker zijn om eerst de optionele apparatuur te installeren.
▪
Sierpaneel. Installeer het sierpaneel altijd nadat u de unit hebt geïnstalleerd.
b
c
≥1500
≥2000
≥4000
4
73].
450
a
(300)
(mm)
Uitgebreide handleiding voor de installateur en de gebruiker
16
Installatie van de unit
|
a
d
(mm)
51
