16
|
Installatie van de unit
Uitgebreide handleiding voor de installateur en de gebruiker
52
OPMERKING
Na de installatie van het sierpaneel:
▪
Controleer dat de unit en het sierpaneel goed aansluiten. Mogelijk gevolg:
Anders kan er lucht lekken en dauwvorming veroorzaken.
▪
Zorg ervoor dat er geen olie achterblijft op de plastic onderdelen van het
sierpaneel. Mogelijk gevolg: Aantasten en beschadigen van plastic onderdelen.
▪

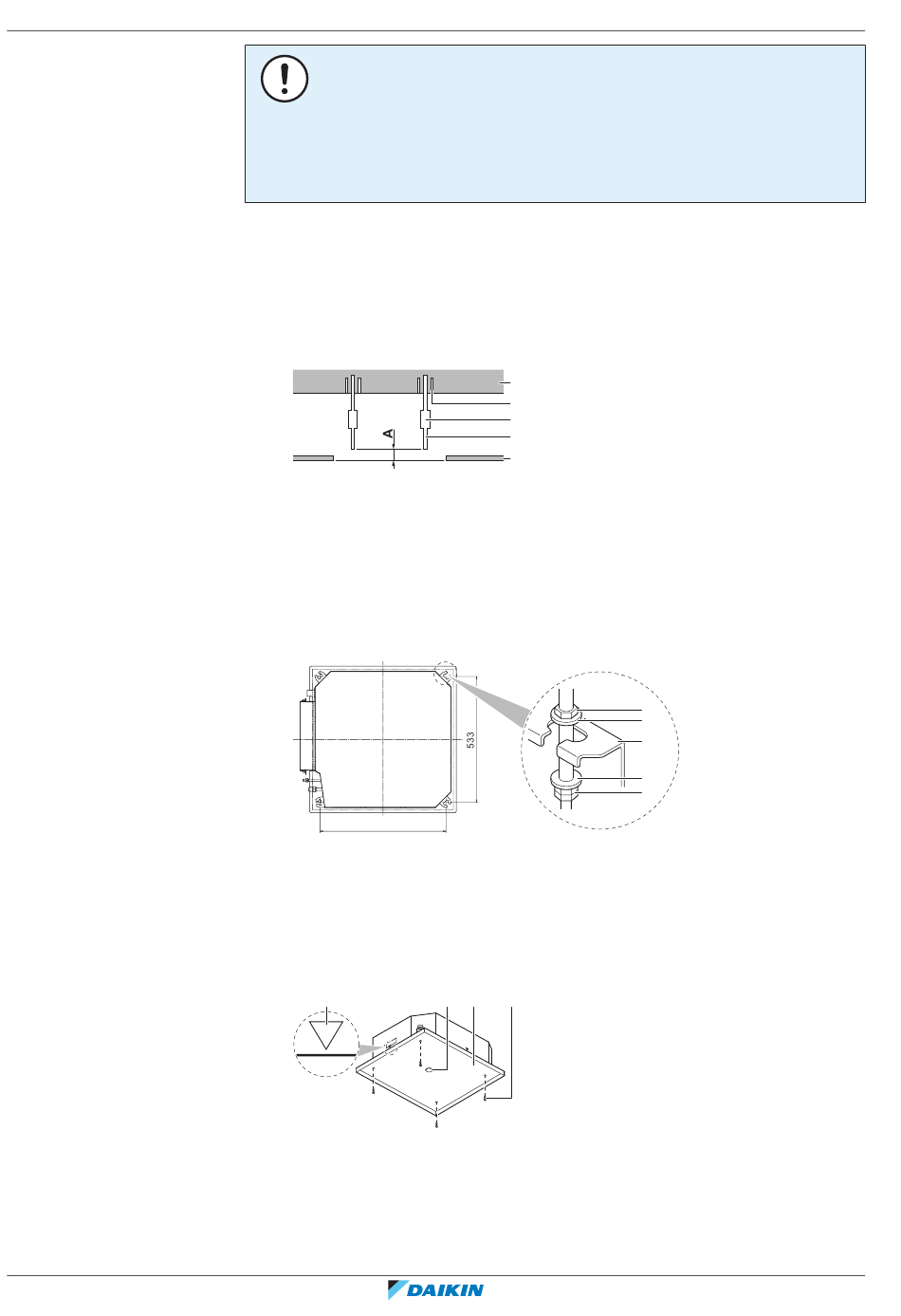

Sterkte van het plafond. Controleer of het plafond sterk genoeg is om het
gewicht van de unit te dragen. Als er enig risico bestaat, verstevig dan eerst het
plafond en installeer dan pas de unit.
-
Gebruik bij een bestaand plafond ankers.
-
Gebruik bij een nieuw plafond verzonken inzetstukken, verzonken ankers of
andere lokaal voorziene onderdelen.
A 50~100 mm
a Plafondtegel
b Anker
c Lange moer of spanschroef
d Ophangbout
e Vals plafond
▪
Ophangbouten. Gebruik M8~M10 ophangbouten voor de montage. Bevestig de
ophangbeugel aan de ophangbout. Bevestig de bout goed met een moer en
vulring aan de boven- en onderzijde van de ophangbeugel.
533
a1 Moer (lokaal te voorzien)
a2 Dubbele moer (niet meegeleverd)
b Vulring (accessoires)
c Ophangbeugel (bevestigd aan de unit)
▪
Schemablad voor montage (bovenste deel van verpakking). Gebruik het
schemablad om de juiste horizontale positie te bepalen. U vindt hierop de nodige
afmetingen en middelpunten. U kunt het schemablad op de unit bevestigen.
a
a Midden van de unit
b Midden van de plafondopening
c Schemablad voor montage (bovenste deel van verpakking)
d Schroeven (accessoires)
a
b
c
d
e
4×
(mm)
b
c
d
a1
b
c
b
a2
FXZA15~50A2VEB
VRV-systeemairconditioner
4P599623-1C – 2022.02
