Gebruik Breedte Instelling
Lees de volgende aanwijzingen aandachtig door. Het gege-
ven voorbeeld kan er heel anders uitzien dan de grafiek die u
zojuist heeft gemaakt. Concentreer u nu daarom op het concept
en de methode. Specifieke gevallen komen laten.

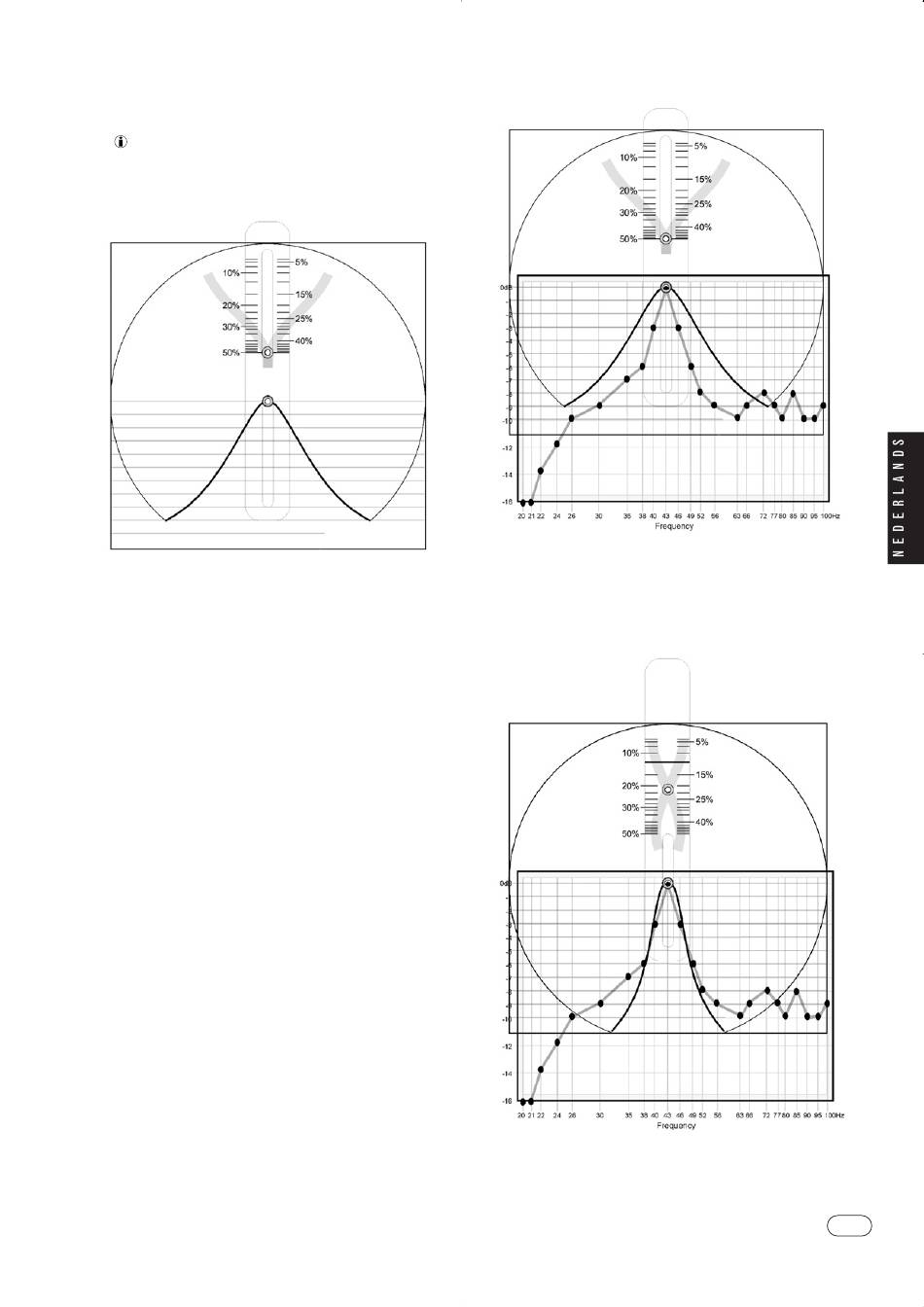

Afbeelding 12. Breedte Selector
Om de juiste breedte-instelling te kunnen bepalen gebruikt u de
hiervoor ingevulde grafiek en de Breedte Selector. De Breedte
Selector kiest voor één enkele resonantiepiek. Deze piek ziet
eruit als een taartpunt. Zie afbeelding 12. Bij de top van de
Selector ziet u een schuif. Schuift u deze omhoog of omlaag
dan wordt de piek smaller en smaller. De punten aan de zijkan-
ten van de schuif geven de bandbreedte aan die overeenkomt
met de breedte van de piek.
Plaats de Breedte Selector over de grafiek met het centrale
punt van de Selector over de meetgrafiek, als aangegeven in
afbeelding 13. Denk eraan dat de horizontale lijnen van de
Breedte Selector gelijk moeten liggen met die van de meet-
grafiek.
Afbeelding 13. Plaatsing van de Breedte Selector
Druk nu op de linker boven- en onderhoek van de Selector met
de duim en wijsvinger van uw linkerhand.Verplaats de schuif
voorzichtig omhoog of omlaag tot de verschuifbare curve zoveel
mogelijk samenvalt met de weergavedata. Zie afbeelding 14.
Afbeelding 14. Selector ingesteld op 'optimaal samenvallen'
