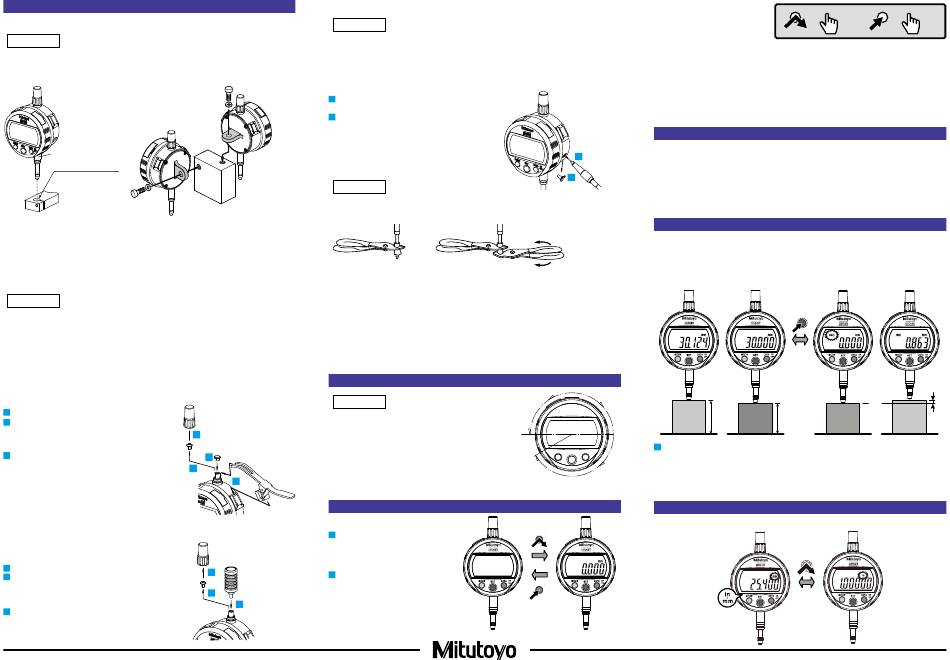

3. Instellen

1) Montage op een statief, opspanning , enz.
OPMERKING
Vermijd, waar mogelijk, het rechtstreeks vastzetten van de schacht met een stelschroef, enz.
De spindel beweegt mogelijk niet soepel als de schroef om de schacht vast te zetten wordt
aangedraaid met een aanhaalmoment van 300 cN · m of meer.
Schacht
ø8*
+ 0.02
+0,02
mm
mm
ø8*
+ 0.005
+0,005
* ø9,52 mm (3/8 in)
*ø9.52 mm (3/8 in)
AGD-type
Tips
Wanneer u het product op een statief of opspanning monteert, gebruikt u de schacht of een
achterplaat met opspanoor (optioneel). Gebruik bij gebruik van de schacht met sleufhouder met
een * ø8 G7 (+0,005 tot +0,02) mm-houder. * ADG-type: ø9,52 (3/8 in)
2) Montage van de tilhendel of de hefknop
OPMERKING
• Het gebruik van het product terwijl de stopschroef of hefknop niet stevig vastzit, kan interne
onderdelen of het werkstuk beschadigen.
• Monteer altijd de originele schroef op de bovenkant van de spindel als er geen stopschroef
of hefknop wordt gemonteerd. Anders kunnen interne componenten of het werkstuk worden
beschadigd.
• Stof, nevel of andere stoffen kunnen de opening tussen de spindel en het hoofdgedeelte
binnendringen waardoor storingen of defecten kunnen optreden. Gebruik het product niet in
zeer stoffige of mistige omgevingen.
■ De tilhendel monteren (optioneel)*
* Onderdeelnr.: Zie "16. Accessoires (optioneel)"
1
Draai de dop linksom om deze van het product te halen.
2
Bevestig de spindel met een tang die is opgevuld
met een lap o.i.d., zodat deze niet draait en verwijder
vervolgens de schroef (M2.5 of No.4-48UNF) aan
het boveneinde van de spindel.
3
Monteer de stopschroef die is meegeleverd met
de tilhendel en monteer, met de hendeluiteinde
vastgehouden door de stopschroef, de hefhendel
op de hefboombevestiging (zwaluwstaart).
Tips
Bewaar de verwijderde dop, zodat deze niet kwijtraakt.
■ De hefknop monteren (optioneel) *
* Onderdeelnr.: Zie "16. Accessoires (optioneel)"
1
Draai de dop linksom om deze van het product te halen.
2
Bevestig de spindel met een tang die is opgevuld met
een lap o.i.d., zodat deze niet draait en verwijder
Schroef
vervolgens de schroef (M2.5 of No.4-48UNF) aan
het boveneinde van de spindel.
3
Bevestig de hefknop aan de bovenzijde van de spindel.
Tips
Bewaar de verwijderde dop, zodat deze niet kwijtraakt.
3) Montage van het ontgrendelingsmechanisme (Optioneel: onderdeelnr. 540774)
OPMERKING
• Monteer de rubberen dop altijd als er geen ontgrendelingsmechanisme is gemonteerd.
• De rubberen dop is voorzien van een schroefdraad.
• Het product kan beschadigd raken als een item anders dan het ontgrendelingsmechanisme
wordt geplaatst of als er een grote kracht op wordt uitgeoefend.
• De spindel verhogen of verlagen terwijl het ontgrendelingsmechanisme niet stevig is
vastgezet, kan de interne componenten of het werkstuk beschadigen.
1
Verwijder de rubberen dop van het montagegat voor
het ontgrendelingsmechanisme.
2
Schroef het ontgrendelingsmechanisme stevig in het gat.
Tips
Bewaar de verwijderde schroef en rubberen dop zodat
deze niet kwijt raken.
4) Vervanging contactpunt
OPMERKING
Wanneer u het contactpunt vervangt, draait u het contactpunt tijdens het bevestigen van de
spindel. Als u dit niet doet, kan het product beschadigd raken.
Monteer en verwijder de contactpunt met een lap en 2 tangen (een voor het bevestigen van de
spindel) zoals weergegeven in de afbeelding. Raadpleeg "12. Typen met Lage meetkracht" voor
informatie over het vervangen van een contactpunt voor een type met lage meetkracht.
Tips
• Het wijzigen van het contactpunt kan veranderingen in externe dimensies en meetkracht of
beperkingen op de mogelijke meetrichtingen veroorzaken.
• Nauwkeurigheid van het contactpunt (haaksheid van plat contactpunt, rondloop van het
rolcontactpunt, enz.) wordt toegevoegd aan de meetnauwkeurigheid.
• Verschillende contactpunten zijn beschikbaar als opties. Raadpleeg de catalogus voor
meetinstrumenten voor meer informatie.

4. Schermhoek aanpassen

OPMERKING
Dop
• Roteer niet voorbij de stoppers op posities (A) en (B).
Dit kan schade veroorzaken.
1
• Trek niet aan of druk niet op het scherm. Dit kan
schade veroorzaken.
Schroef
Aanslagschroef
3
Het display kan maximaal 240 ° (A) met de klok mee of
Tilhendel
2
90 ° (B) tegen de klok in vanuit de beginpositie draaien.
Stel het in op een hoek waaruit het gemakkelijk kan
3
worden gelezen.
5. Stroom AAN/UIT
1) De stroom inschakelen
Druk op de toets [DATA ON/OFF].
1
⇨ Stroom wordt ingeschakeld.
Dop
2) De stroom uitschakelen
Hefknop
1
Houd de [DATA ON/OFF]-toets ingedrukt.
2
⇨ Stroom wordt uitgeschakeld.
2
3
Toets pictogram bediening
Tips
• Het product start altijd op in de meetmodus wanneer het instrument wordt ingeschakeld.
• Het meettype wanneer het systeem wordt ingeschakeld, is hetzelfde als toen het werd
uitgezet. (Zie "7. Schakelen tussen meetsystemen" voor meer informatie over typen metingen.)
• Als het apparaat niet wordt ingeschakeld, zelfs wanneer de [DATA]-toets wordt ingedrukt,
is de batterij mogelijk leeg. De batterij vervangen.
• Als u het instrument uitschakelt terwijl u instellingen instelt, wordt de instelling geannuleerd
en wordt het product teruggezet naar de status voordat het werd ingesteld.

6. Bedieningsmodi

Dit product is uitgerust met de volgende twee bedieningsmodi.
Ontgren-
2
• Meetmodus:
delmecha-
nisme
Deze modus wordt gebruikt voor taken zoals normaal meten, berekeningsmetingen,
tolerantiebeoordelingen, weergave van weergegeven waarden en uitvoer van weergegeven
1
waarden naar een extern apparaat.
Rubberen dop
• Parameterinstellingsmodus:
Deze modus wordt gebruikt om parameters in te stellen.
Raadpleeg "10. Parameters instellen" voor meer informatie over het instellen van parameters.
7.  Schakelen tussen meetsystemen
Meetmodus omvat de volgende 2 typen metingen.
• Absolute meting (ABS): meet de afstand vanaf een ingesteld (vooraf ingesteld) referentiepunt.
Het referentiepunt kan op elke gewenste waarde worden ingesteld om een breed scala aan
werkstukken te ondersteunen.
• Incrementele meting (INC): Stelt de weergegeven waarde gelijk aan de master en meet een
verschil tussen de master en een werkstuk.
(B)
(B)
Houd de [SET]-toets ingedrukt.
1
⇨ Meettype wisselt.
(A)
(A)
Tips
De weergegeven waarde wordt tegelijkertijd op nul gezet bij het omschakelen van het
metingstype van ABS naar INC.
8.  Eenheden schakelen
Druk op de [MODE in/mm]-toets om de eenheid tussen in (inches) en mm (millimeter) te schakelen.
DATA
AAN
UIT
DATA
AAN
UIT
