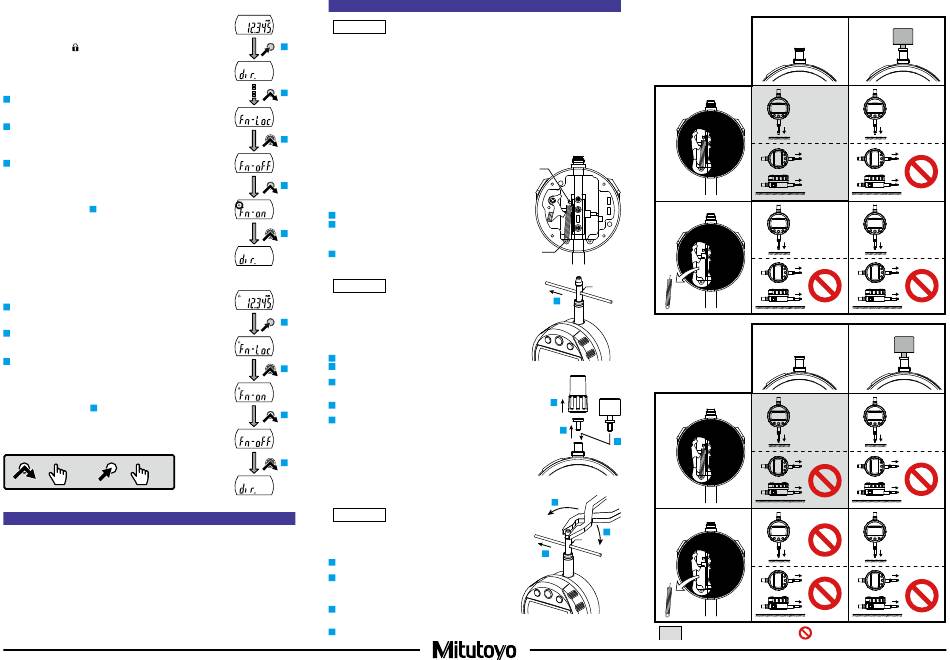

5) Functievergrendeling uitvoeren/annuleren
Dit product heeft een functievergrendeling die
nulpuntsinstellingen negeert om te voorkomen dat het nulpunt per
ongeluk wordt verandert. Wanneer de functievergrendeling wordt
uitgevoerd, verschijnt [ ] op het display en worden andere
bewerkingen dan het in- en uitschakelen, het vasthouden/vrijgeven
van de weergegeven waarde, het uitvoeren van de weergegeven
waarde en het annuleren van de functievergrendeling uitgeschakeld.
● Functievergrendeling uitvoeren
1
Houd de [MODE]-toets ingedrukt om de
parameterinstellingsmodus te openen.
⇨ Schakelt over naar parameterinstellingsmodus.
2
Selecteer het parameteritem dat u wilt instellen
1 Druk op de toets [MODE] totdat [Fn-Loc] wordt weergegeven.
2 Druk op de [SET]-toets.
⇨ De functievergrendeling kan worden ingesteld.
3
De functievergrendeling instellen
1 Druk op de [MODE]-toets en selecteer uitvoeren (on)
.
2 Druk op de [SET]-toets.
⇨ Instellingen zijn bevestigd; verschuift naar het
volgende parameteritem.
(Ga verder met stap
2
in "1) De telrichting instellen".)
Tips
• De functievergrendeling wordt uitgevoerd zodra de parameterinstelling
is bevestigd en het product terugkeert naar meetmodus.
• Als u een item wilt instellen waarvoor de functie is vergrendeld,
annuleert u eerst de functievergrendeling.
● Functievergrendeling annuleren
Houd de [MODE]-toets ingedrukt om de
1
parameterinstellingsmodus te openen.
⇨Schakelt over naar parameterinstellingsmodus (Fn-Loc).
2
Druk op de toets [SET] om het parameteritem dat u wilt
instellen te bevestigen.
⇨ De functievergrendeling kan worden ingesteld.
3
De functievergrendeling instellen
1 Druk op de [MODE]-toets en selecteer Annuleren (oFF)
2 Druk op de [SET]-toets.
⇨ Instellingen zijn bevestigd; verschuift naar het
volgende parameteritem.
(Ga verder met stap
2
in "1) De telrichting instellen".)
Toets pictogram bediening
< 1 s
> 2 s
=
=
11. Voorzorgsmaatregelen na gebruik
• Reinig dit product met een zachte doek die is bevochtigd met een verdund, neutraal
reinigingsmiddel. Gebruik geen organisch oplosmiddel zoals thinner, dit kan het product doen
vervormen of een storing veroorzaken.
• Vuil op de spindel kan tot storingen leiden. Reinig voor gebruik met een doek bevochtigd met
alcohol enz.
• Smeer de spindel nooit in met smeerolie, enz.
• Als het product drie maanden of langer niet wordt gebruikt, verwijder de batterij dan vóór
opslag. Vloeistoflekkage van de batterij kan het product beschadigen.
• Bewaar het product niet op een plaats met hoge temperatuur of vochtigheid, of veel stof of olienevel.
12. Typen met lage meetkracht
OPMERKING
Typen met lage meetkracht (ID-C1012CX, ID-C1012CXB, ID-C1012CMX, ID-C1012CMXB,
MODE
1
ID-C1012CEX, ID-C1012CEXB, ID-C112CX, ID-C112CXB, ID-C112CMX, ID-C112CMXB,
ID-C112CEX, ID-C112CEXB) gebruik een aluminium spindel om het gewicht van de
beweegbare onderdelen te verminderen. Hoewel het oppervlak van de spindel is behandeld
voor slijtvastheid, zullen eventuele verontreinigingen of schade aan het oppervlak van de
spindel nauwkeurige metingen onmogelijk maken.
MODE
2
-1
1) Veranderen van de meetkracht
De meetkracht kan worden gewijzigd zoals aangegeven in de tabel rechts, door de spiraalveer
of het gewicht toe te voegen of te verwijderen. Als er echter een optioneel contactpunt of een
extra verlengstang voor de schaalmeter is gemonteerd, worden de veranderingen in meetkracht
SET
en bedieningshouding in sommige gevallen beperkt.
2
-2
Tips
Bewaar de verwijderde schroefveer en het gewicht om verlies te voorkomen.
■ De spiraalveer toevoegen/verwijderen
Zoals te zien is in de afbeelding rechts, is de schroefveer
MODE
3
-1
gemonteerd op de veerbevestigingshaak (A) en uitsteeksel
op het frame (B). Gebruik de volgende procedure om deze
toe te voegen of te verwijderen.
1
Verwijder de achterkant van het product.
2
Gebruik een gereedschap zoals een pincet om het
SET
schroefveerhaakdeel vast te klemmen en verwijder dan
3
-2
de schroefveer van (naar) de veerbevestigingshaak (A)
en uitsteeksel (B).
3
Monteer de achterkant op het product.
■ Gewicht toevoegen/verwijderen
OPMERKING
• Zorg ervoor dat u bij het toevoegen of verwijderen van een
gewicht een inbussleutel (of equivalent) van ongeveer 2 mm
diameter in het gat (L) op de spindel steekt om het interne
MODE
1
mechanisme te beschermen.
• De schroef (S) aan de bovenkant van de spindel wordt gebruikt
om het interne mechanisme te beschermen. Zorg ervoor dat u
deze bevestigt als u geen gewicht gebruikt.
1
Verwijder de dop (R).
SET
2
Plaats een inbussleutel (diameter ongeveer 2 mm) in gat
2
.
(L) in de spindel.
3
Gebruik de inbussleutel om de spindel op zijn plaats te houden
en te voorkomen dat deze draait, terwijl u de schroef (S) aan de
bovenkant van de spindel draait om deze te verwijderen.
4
Houd de spindel op zijn plaats terwijl u een gewicht (T)
MODE
bevestigt in plaats van de schroef (S).
3
-1
5
Verwijder de inbussleutel uit het gat (L).
Om een gewicht (T) te vervangen door een schroef (S), volgt
u de bovenstaande procedure in omgekeerde volgorde.
Tips
SET
• De dop (R) kan niet worden gemonteerd als u een
3
-2
gewicht (T) gebruikt.
• De optionele tilhendel (nr. 21EZA198) kan samen met een
gewicht (T) worden gebruikt.
2) Vervanging contactpunt
OPMERKING
• Zorg ervoor dat u bij het vervangen van het contactpunt een
inbussleutel (of equivalent) van ongeveer 2 mm diameter in
het gat (L) op de spindel steekt om het interne mechanisme
te beschermen.
1
Plaats een inbussleutel (diameter ongeveer 2 mm) in gat
(L) in de spindel.
2
Gebruik de inbussleutel om de spindel op zijn plaats te
houden en te voorkomen dat deze draait, terwijl u het
contactpunt draait met een gereedschap zoals een tang
om het te verwijderen.
3
Houd de spindel op zijn plaats terwijl u het vervangende
contactpunt monteert en gebruik vervolgens een gereedschap
zoals een tang om het te bevestigen.
4
Verwijder de inbussleutel uit gat (L).
■ Meetkracht van typen met lage meetkracht
ID-C1012CX
ID-C1012CXB
ID-C1012CMX
ID-C1012CMXB
ID-C1012CEX
ID-C1012CEXB
Spiraalveer bevestigd
A
Geen spiraalveer
B
L
M
2
ID-C112CX
ID-C112CXB
ID-C112CMX
ID-C112CMXB
ID-C112CEX
R
ID-C112CEXB
T
Spiraalveer bevestigd
1
S
3
4
2
Geen spiraalveer
3
L
1
M
: Standaard fabrieksinstellingen
Mitutoyo Corporation 1-20-1 Sakado, Takatsu-ku, Kawasaki City, Kanagawa 213-8533
Geen gewicht
Gewicht
bevestigd
0,1 N
OK
OK
≤ 0,4 N
≤ 0,5 N
OK
≤ 0,3 N
OK
OK
≤ 0,2 N
≤ 0,3 N
Gewicht
Geen gewicht
bevestigd
0,1 N
OK
OK
≤ 0,6 N
≤ 0,7 N
OK
≤ 0,4 N
: Geen gegarandeerde bedieningshouding
Gedrukt in Japan
