b
Steunbalk, achteraan
c
Ondersteunend tussenschot, bovenaan (onderdeel E)
d
Ondersteunend tussenschot, onderaan (onderdeel F)
e
Trillingsdempers (accessoire V)
f
Afgerond rubber (accessoire Q)
g
Afsluitplaat basisframe (accessoire T)
C, H, I
Accessoires

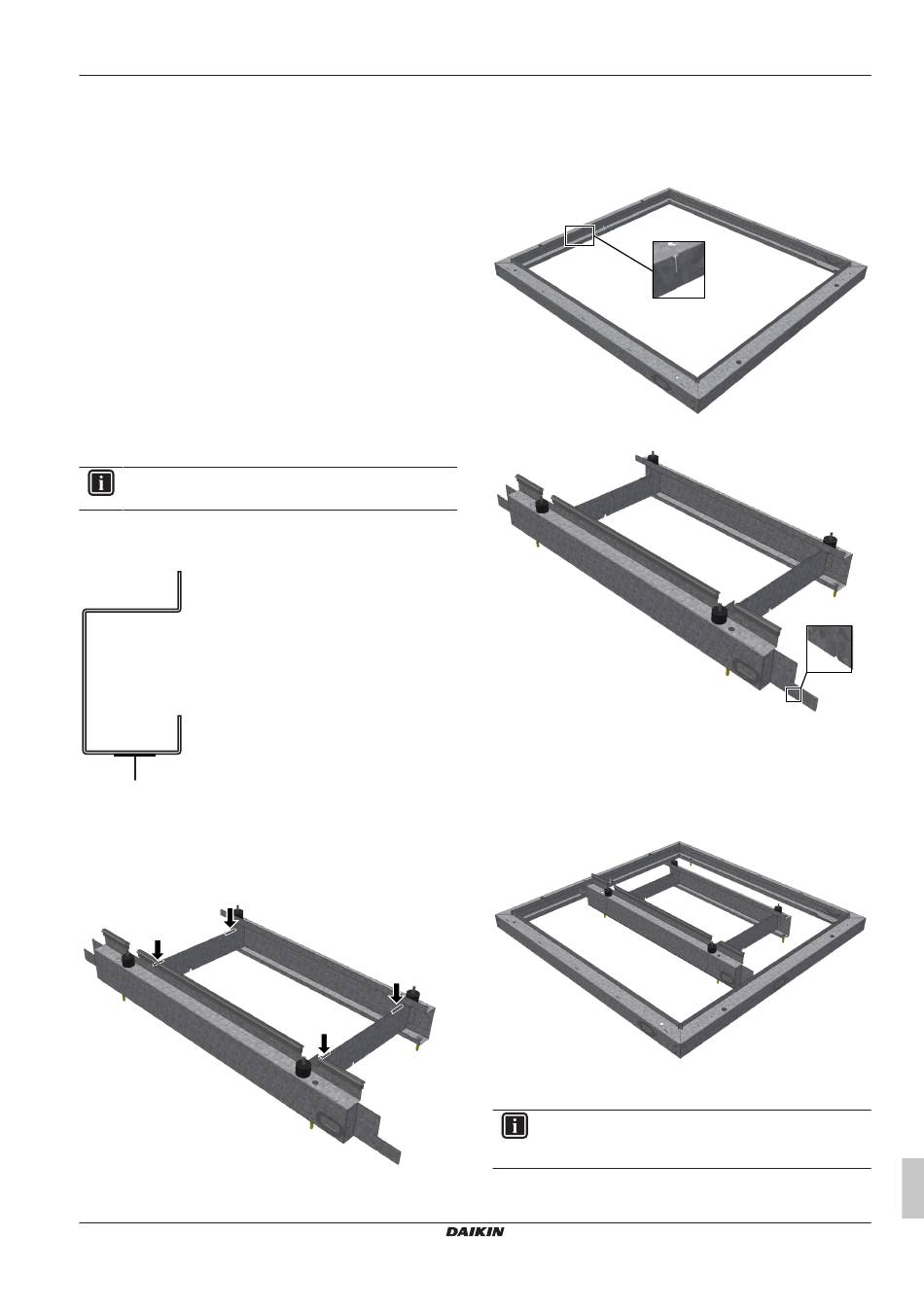

Het steunframe installeren
1 Leg de voorste steunbalk (a) en de achterste steunbalk (b)
parallel aan elkaar met de open gedeelten naar elkaar toe
gericht.
2 Schuif het bovenste ondersteunende tussenschot (c) en het
onderste ondersteunende tussenschot (d) tussen de 2
steunbalken.
3 Controleer of alle gaten in de steunbalken en de tussenschotten
met elkaar zijn uitgelijnd.
4 Bevestig de trillingsdempers (accessoire V) op de steunbalken
en tussenschotten met behulp van de M8 verende sluitringen
(accessoire H) en de M8 moeren (accessoire I).
5 Verbind de steunbalken en de tussenschotten met elkaar door
gebruik te maken van M5 Torx-schroeven (accessoire A) en
sluitringen (accessoire B).
INFORMATIE
Draai ze handvast (aanhaalkoppel <5 N∙m).
6 Breng 1 strook afdichtingstape (accessoire C) aan op beide
steunbalken in het midden van het profiel van de steunbalk
vooraan (a) en van het profiel van de steunbalk achteraan (b).
a
a
Afdichtingstape (accessoire C)
7 (Optioneel) Als u het steunframe als basis voor de afvoerbak
gebruikt: snijd het U-vormige afwerkingsrubber (accessoire L) in
4 gelijke delen van 3 cm en breng ze aan op de bovenkant aan
het uiteinde van beide ondersteunende tussenschotten.
L
L
L
U-vormig afwerkingsrubber
EKLN140A1
Geluidsarme behuizing
4P650154-1B – 2022.05
Resultaat:
L
L
4.2.3
4 Installatie van de unit
8 Breng het afgeronde rubber (accessoire Q) aan op de voorkant
van de voorste steunbalk.
9 Snijd het rubber op de juiste lengte en zorg dat het onderbroken
is bij de inkepingen.
10 Klik het steunframe in het basisframe via de groeven.
a
a
Locatie van groef in basisframe
a
Locatie van groef in steunframe
11 Maak de voorste steunbalk vast op de vloer met behulp van de
kraagschroeven (accessoire E), de sluitringen van plaatmetaal
(accessoire F) en de plugs (accessoire D) indien u met een
basis uit steen werkt.
Over de installatie van de buitenunit
INFORMATIE
Voor meer informatie over de installatie van de buitenunit,
zie de handleiding van de buitenunit.
a
Installatiehandleiding
