4 Installatie van de unit
a
a
b
b
b
a
Beschermende tape op bovenste lamel (4×)
b
Beschermende tape op verticale steun, links en rechts
(8×)
4.6.1

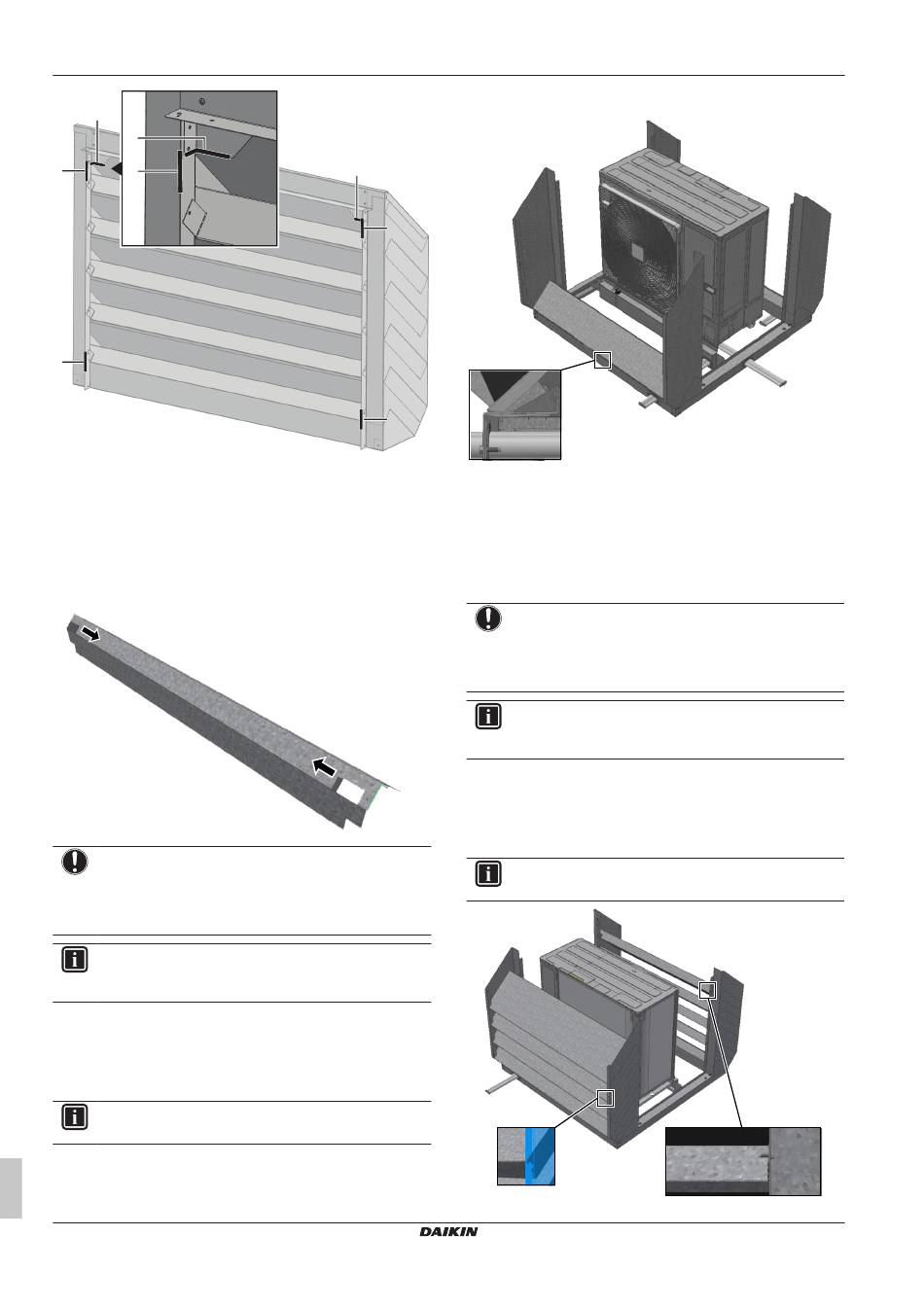

De onderste lamellen installeren
1 Kantel de onderste lamellen in de verticale steunen (onderdeel
G en H).
2 Buig de bevestigingslippen 90° ten opzichte van de lamellen.
OPMERKING
De lippen MOETEN in een hoek van 90° gebogen zijn. Bij
buiging <90° kunnen krassen ontstaan op het oppervlak
van de unit. Installeer de lamellen met de nodige
voorzichtigheid.
INFORMATIE
De lippen MOETEN verbinding maken met de verticale
steunen.
3 Houd de lip en de verticale steun stevig vast met de hand zodat
de gaten met elkaar zijn uitgelijnd.
4 Bevestig de lip met M5 Torx-schroeven (accessoire A) en
sluitringen (accessoire B) die vanaf de buitenkant worden
aangebracht.
INFORMATIE
Draai ze handvast (aanhaalkoppel <5 N∙m).
Installatiehandleiding
8
a
b
b
4.6.2
1 Kantel de tussenliggende lamellen in de verticale steunen
(onderdeel G en H).
2 Plaats aan elke zijde 4 tussenliggende lamellen.
3 Buig de bevestigingslippen 90° ten opzichte van de lamellen.
OPMERKING
De lippen MOETEN in een hoek van 90° gebogen zijn. Bij
buiging <90° kunnen krassen ontstaan op het oppervlak
van de unit. Installeer de lamellen met de nodige
voorzichtigheid.
INFORMATIE
De lippen MOETEN verbinding maken met de verticale
steunen.
4 Houd de lip en de verticale steun stevig vast met de hand zodat
de gaten met elkaar zijn uitgelijnd.
5 Bevestig de lip met M5 Torx-schroeven (accessoire A) en
sluitringen (accessoire B) die vanaf de buitenkant worden
aangebracht.
INFORMATIE
Draai ze handvast (aanhaalkoppel <5 N∙m).
De tussenliggende lamellen installeren
EKLN140A1
Geluidsarme behuizing
4P650154-1B – 2022.05
