13.1.4
Aansluiting thermische motorbe-
waking
x

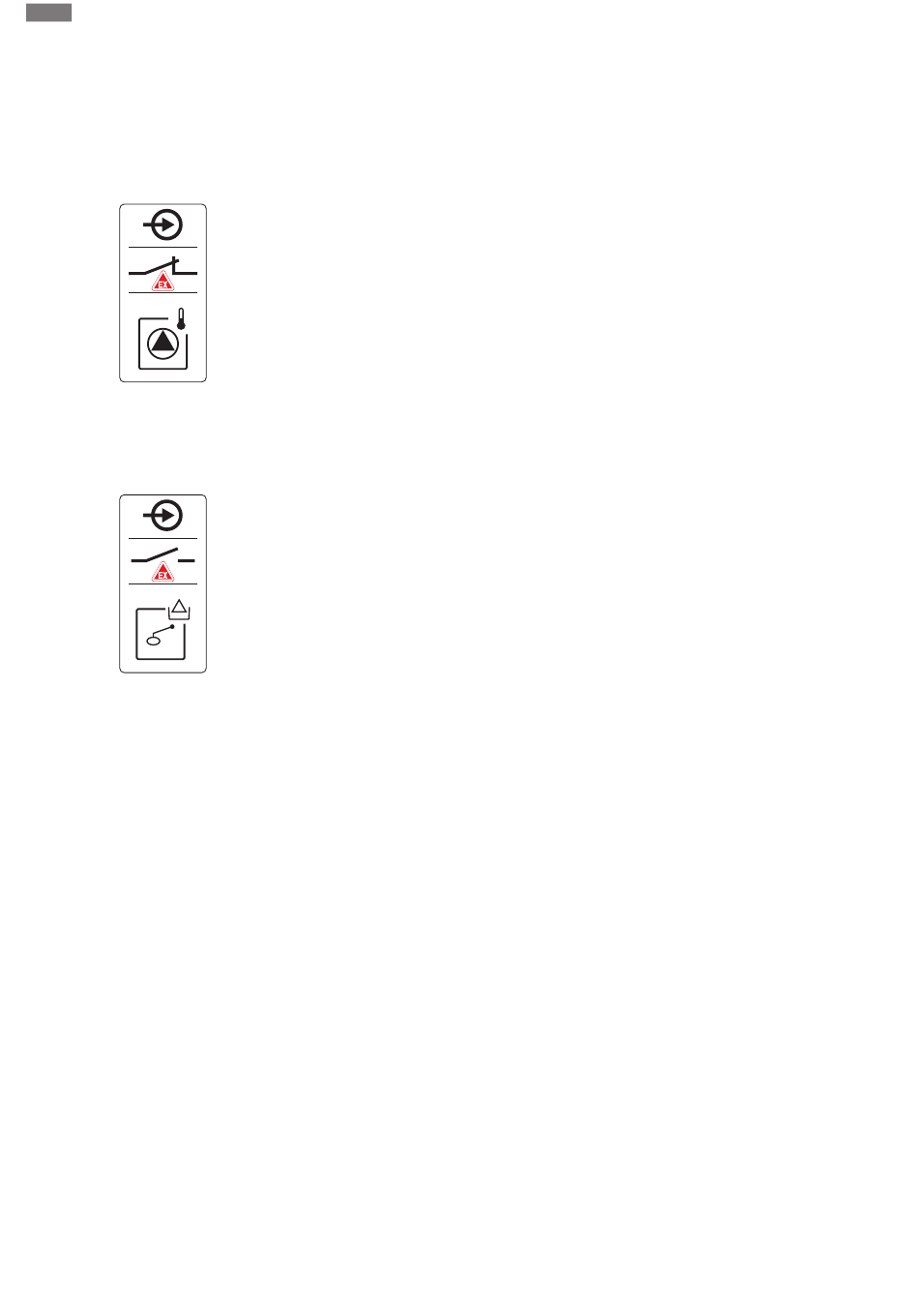

Fig. 76: Stekkerschema aansluitingenover-
zicht
13.1.5
Aansluiting droogloopbeveiliging
!
Fig. 77: Stekkerschema aansluitingenover-
zicht
13.1.6
Configuratie schakelkast: Ex-mo-
dus inschakelen
54
Sluit de signaalgever binnen explosiegevaarlijke zones aan via een intrinsiek veilige stroom-
kring:
•
Sluit de vlotterschakelaar aan via een scheidingsrelais voor explosies!
•
Niveausensoren via een zenerbarrière aansluiten!
Bimetaalsensor op de klemmenstrook voor de actieve Ex-modus (zie Overzicht van de on-
derdelen [} 14], positie 4b) aansluiten. Neem het klemnummer over van het overzicht van
de aansluitingen in de afdekking. De "x" in het symbool geeft de betreffende pomp aan.
Zie daarvoor ook
▶
Overzicht van de onderdelen [} 14]
GEVAAR! Explosiegevaar door verkeerde uitvoering! De bewaking van het droogloopni-
veau moet via een afzonderlijke vlotterschakelaar gebeuren!
Vlotterschakelaar op de klemmenstrook voor de actieve Ex-modus (zie Overzicht van de on-
derdelen [} 14], positie 4b) aansluiten. Neem het klemnummer over van het overzicht van
de aansluitingen in de afdekking.
Zie daarvoor ook
▶
Overzicht van de onderdelen [} 14]
Aangepaste functies
De Ex-modus past de volgende functies aan:
•
Nalooptijden
Alle nalooptijden worden genegeerd en de pompen worden direct uitgeschakeld!
•
Droogloopniveau (via niveausensor of duikerklok)
Alleen wanneer het niveau "Alle pompen uit" wordt overschreden, zijn de volgende ac-
ties mogelijk:
–
De pompen opnieuw inschakelen
–
De foutmelding resetten
•
Alarm droogloopbeveiliging (via vlotterschakelaar)
Alarm handmatig resetten (opnieuw inschakelen geblokkeerd)!
•
Alarm thermische motorbewaking
Alarm handmatig resetten (opnieuw inschakelen geblokkeerd)!
Ex-modus activeren
1.
Druk op bedieningsknop 3 s.
⇒
Menu 1.00 verschijnt.
2.
Bedieningsknop draaien, tot menu 5 verschijnt.
3.
Druk op de bedieningsknop.
⇒
Menu 5.01 verschijnt.
4.
Bedieningsknop draaien, tot menu 5.64 verschijnt.
5.
Druk op de bedieningsknop.
6.
Waarde naar "on" wijzigen: Draai de bedieningsknop.
