0-10 V

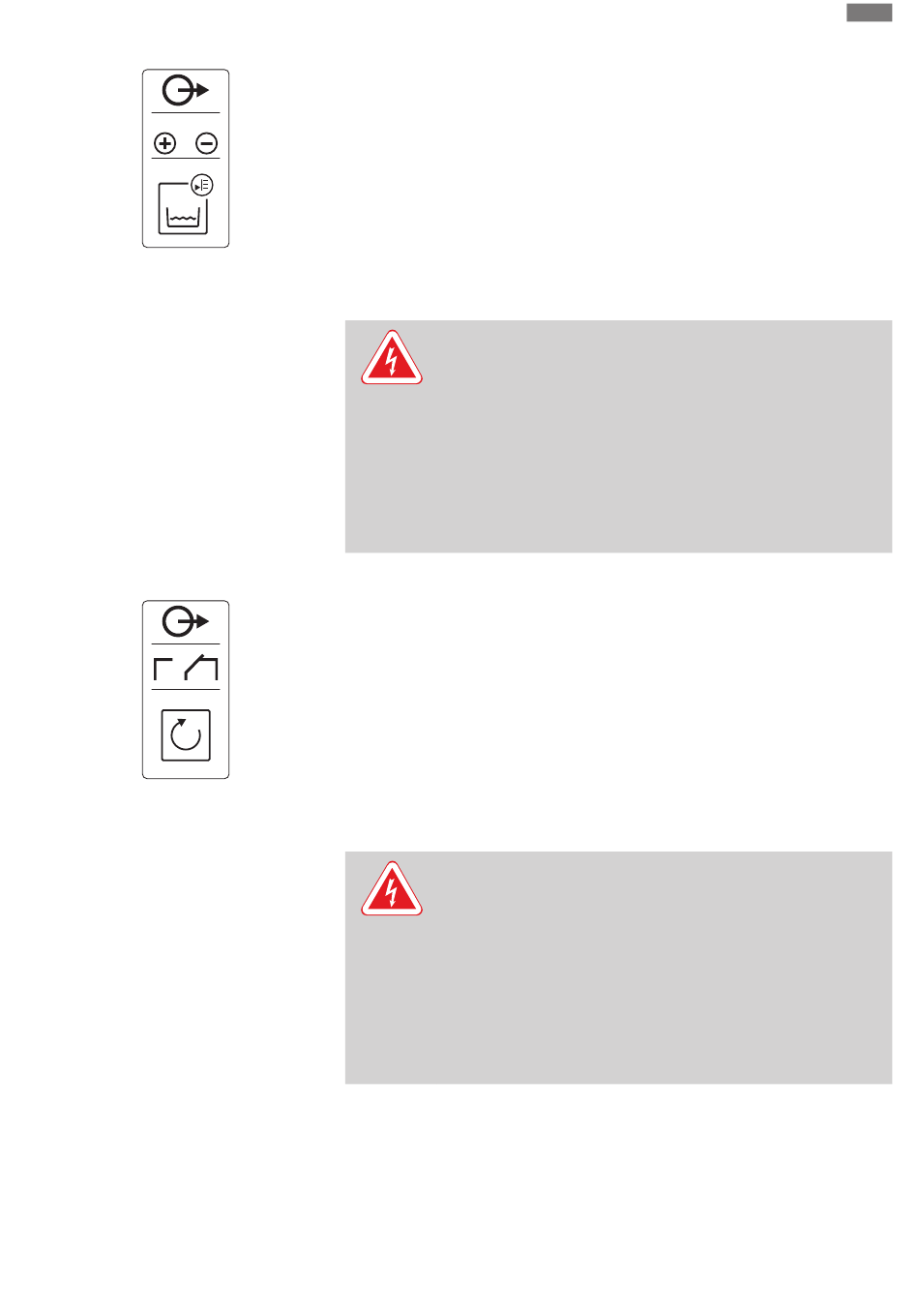

Fig. 18: Symbool-overzicht van de aansluitin-
gen
6.5.12
Aansluiting verzamelbedrijfsmel-
ding (SBM)
Fig. 19: Symbool-overzicht van de aansluitin-
gen
6.5.13
Aansluiting verzamelstoringsmel-
ding (SSM)
Inbouw- en bedieningsvoorschriften • Wilo-Control EC-L • Ed.04/2022-09
De werkelijke niveauwaarde wordt via een aparte uitgang afgegeven. Aan de uitgang wordt
een spanning van 0 ... 10 V = afgegeven:
•
0 V = niveausensorwaarde "0"
•
10 V = niveausensor-eindwaarde
Voorbeeld:
–
Meetbereik niveausensor: 0 ... 2,5 m
–
Weergavebereik: 0 ... 2,5 m
–
Indeling: 1 V = 0,25 m
Ter plaatse gelegde aansluitkabels door de kabelschroefverbindingen voeren en bevestigen.
Sluit de aders overeenkomstig het aansluitschema op de klemmenstrook aan. Neem het
klemnummer over uit het aansluitingenoverzicht in de afdekking.
Om de actuele niveauwaarde uit te voeren, activeert u de functie in menu 5.07.
GEVAAR
Levensgevaar door elektrische stroom van een externe voe-
dingsspanning!
De spanning van de externe spanningsvoorziening ligt ook bij een uitge-
schakelde hoofdschakelaar aan de klemmen aan! Er bestaat risico op do-
delijk letsel!
• Klem voor alle werkzaamheden de externe spanningsvoorziening los!
• Laat werkzaamheden aan de elektrische installatie door een elektro-
monteur uitvoeren!
• Neem de lokale voorschriften in acht!
Via een afzonderlijke uitgang wordt een bedrijfsmelding voor alle pompen (SBM) afgegeven:
•
Contacttype: potentiaalvrij wisselcontact
•
Contactbelasting:
–
Minimaal: 12 V=, 10 mA
–
Maximaal: 250 V~, 1 A
Ter plaatse gelegde aansluitkabels door de kabelschroefverbindingen voeren en bevestigen.
Sluit de aders overeenkomstig het aansluitschema op de klemmenstrook aan. Neem het
klemnummer over van het overzicht van de aansluitingen in de afdekking.
GEVAAR
Levensgevaar door elektrische stroom van een externe voe-
dingsspanning!
De spanning van de externe spanningsvoorziening ligt ook bij een uitge-
schakelde hoofdschakelaar aan de klemmen aan! Er bestaat risico op do-
delijk letsel!
• Klem voor alle werkzaamheden de externe spanningsvoorziening los!
• Laat werkzaamheden aan de elektrische installatie door een elektro-
monteur uitvoeren!
• Neem de lokale voorschriften in acht!
