Algemene specificaties
Spanning AC (Un)
Spanningsbereik
Basisstroom (Ib)
Stroomverbruik
Frequentie
AC-spanningsweerstand
Impulsspanningsweerstand
Weerstand tegen overstroom
Pulsuitgang 1
Pulsuitgang 2
Beeldscherm
Max. aflezing
Omgeving
Bedrijfstemperatuur
Temperatuur bij opslag en transport
Referentietemperatuur
Relatieve luchtvochtigheid
Hoogte
Opwarmingstijd
Installatiecategorie
Mechanische omgeving
Elektromagnetische omgeving
Verontreinigingsgraad
Mechanica
Afmetingen DIN-rail
Montage
Bescherming tegen indringing
Materiaal
29
230 V
176~276 V AC
0,1 V AC
< 2 W/10 VA
50/60 Hz (±10%)
4 KV gedurende 1 minuut
6 KV-1,2 uS golfvorm
20 Imax gedurende 0,5 s
1000 imp/kWh (standaard)
0,001 (standaard) /0,01/0,1/1 kWh/kvarh
(configureerbaar)
LCD met witte achtergrondverlichting
999999 kWh
-25°C tot +55°C
-40°C tot +70°C
23°C 2°C
±
0 tot 95%, niet-condenserend
tot 2000 m
3 s
CAT II
M1
E2
2
18x118x64 (WxHxD) DIN 43880
DIN-rail 35 mm
IP51 (binnen)
zelfdovend UL94V-0
De volgende tabel beschrijft hoe we de EASTRON-meter (SDM120CT 40 mA) op de
omvormer kunnen aansluiten:
Pinnr. meter
Omschrijving
1
CT-P (wit)
CT-invoer
2
CT-N (zwart of blauw)
3
N-in
Grid N
4
L-in
Grid L
9
RS485B
RS485B2 aansluiten op omvormer SYS COM-pin 8
10
RS485A
RS485A2 aansluiten op omvormer SYS COM-pin7
6.9 De COM-POORT aansluiten
De omvormer van deze serie heeft een 8-pins COM-POORT. Deze poort heeft de functie
van vraagresponsmodi, voor de Australische modus kunnen we de 8-pins COM-POORT
gebruiken als drive-aansluiting van de omvormer, voor Europese modi kunnen we de
8-pins COM-POORT gebruiken als Power Control Interface (PCI).
6.9.1 Vraagresponsmodi van de omvormer - DRM's (alleen Australië)
De omvormer uit deze serie heeft de functie van vraagresponsmodi. We gebruiken de
8-pins COM-POORT als DRED-verbinding van de omvormer.
Beschrijving van toepassing van DRM's
Ø
Alleen van toepassing op AS/NZS4777.2
Ø
DRM0, DRM1, DRM2, DRM3, DRM4, DRM5, DRM6, DRM7,
Informatie
DRM8 zijn beschikbaar.
Schade aan de omvormer door het binnendringen van vocht en stof
Ø
Controleer of de kabelwartel stevig is vastgedraaid.
Ø
Als de kabelwartel niet goed is gemonteerd, kan de omvormer
door het binnendringen van vocht en stof worden vernietigd.
VOORZICHTIG
Alle garantieclaims zijn dan ongeldig.

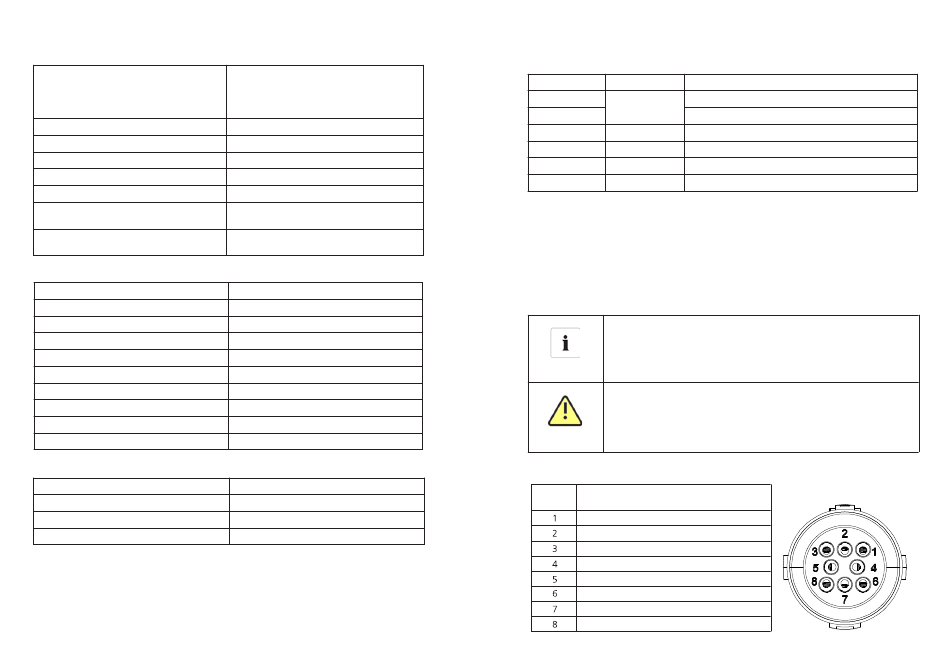

6.9.1.1 Toewijzing van pinnen van 8-pins aansluiting
Toewijzing voor omvormers die zowel
Pin
kunnen opladen als ontladen
+12 V
GND
DRM 1/5
DRM 2/6
DRM 3/7
DRM 4/8
RefGen
Com/DRM0
Meteraansluiting
