1.5 Woordenlijst
AC
Afkorting voor 'Alternating Current'
BAT
Afkorting voor 'batterij'
DC
Afkorting voor 'Direct Current'
Energie
Energie wordt gemeten in Wh (wattuur), kWh (kilowattuur) of MWh (megawattuur). De
energie is het vermogen berekend over de tijd. Uw omvormer werkt bijvoorbeeld een half
uur op een constant vermogen van 4600 W en vervolgens nog eens een half uur op een
constant vermogen van 2300 W. Binnen dat uur heeft de omvormer 3450 Wh aan
energie aan het elektriciteitsnet geleverd.
Vermogen
Het vermogen wordt gemeten in W (watt), kW (kilowatt) of MW (megawatt). Vermogen
is een onmiddellijke waarde. Het geeft het vermogen weer dat uw omvormer momenteel
aan het elektriciteitsnet levert.
Stroomsnelheid
De stroomsnelheid is de verhouding tussen de stroomtoevoer naar het elektriciteitsnet
en het maximale vermogen van de omvormer dat kan worden geleverd aan het
elektriciteitsnet.
Vermogensfactor
De vermogensfactor is de verhouding tussen het werkelijke vermogen of watt en het
schijnbare vermogen of voltampère. Ze zijn alleen identiek als stroom en spanning in fase
zijn en de vermogensfactor 1,0 is. Het vermogen in een wisselstroomcircuit is zeer zelden
gelijk aan het directe product van volt en ampère. Om het vermogen van een enkelfasig
wisselstroomcircuit te bepalen, moet het product van volt en ampère worden
vermenigvuldigd met de vermogensfactor.
PV
Afkorting voor fotovoltaïsch.
Draadloze communicatie
De externe draadloze communicatietechnologie is een radiotechnologie waarmee de
omvormer en andere communicatieproducten met elkaar kunnen communiceren. Voor
de externe draadloze communicatie is geen zichtlijn tussen de apparaten vereist en het is
een selectieve aankoop.
2 Veiligheid
2.1 Beoogd gebruik
De eenheid zet de gelijkstroom die door de fotovoltaïsche modules (PV-modules) wordt
gegenereerd om in wisselstroom die geschikt is voor het net en voert een enkelfasige
toevoer naar het elektriciteitsnet uit.
De omvormers MIN 2500TL-XH, MIN 3000TL-XH, MIN 3600TL-XH, MIN 4200TL-XH,
MIN 4600TL-XH, MIN 5000TL-XH, MIN 6000TL-XH zijn vervaardigd volgens alle vereiste
veiligheidsvoorschriften. Onjuist gebruik kan echter leiden tot dodelijke gevaren voor de
gebruiker of derden, of kan leiden tot schade aan de eenheden en andere eigendommen.

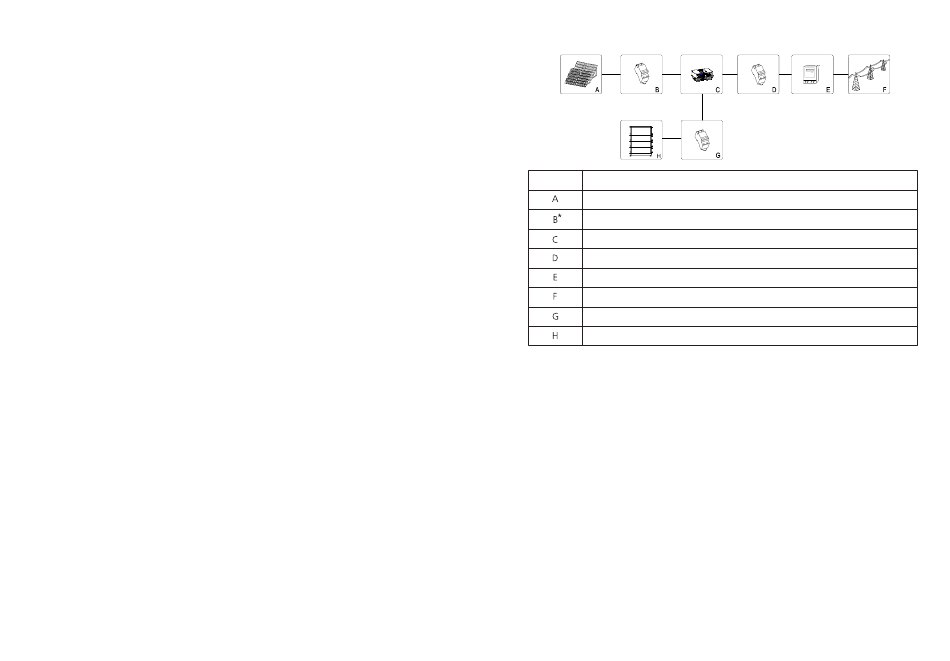

Principe van een PV-installatie met deze MIN TL-XH enkelfasige omvormer
3
Omschrijving
Positie
PV-modules
DC-stroomonderbreker
Omvormer
AC-stroomonderbreker
Energiemeter
Elektriciteitsnet
DC-stroomonderbreker
Batterij gekoppeld aan XH-omvormer
* Volgens lokale voorschriften of installatievereisten om te kiezen voor een DC-isolator
of DC-stroomonderbreker.
De omvormer mag alleen worden gebruikt met een permanente aansluiting op het openbare
elektriciteitsnet. De omvormer is niet bedoeld voor mobiel gebruik. Elk ander of aanvullend
gebruik wordt niet beschouwd als het beoogde gebruik. De fabrikant/leverancier is niet
aansprakelijk voor schade veroorzaakt door dergelijk onbedoeld gebruik. Schade
veroorzaakt door dergelijk onbedoeld gebruik is geheel voor risico van de gebruiker.
Capacitieve ontlaadstromen van PV-modules
PV-modules met grote capaciteiten ten opzichte van de aarde, zoals dunnelaag-PV-modules met
cellen op een metalen substraat, mogen alleen worden gebruikt als hun koppelingscapaciteit
niet hoger is dan 1 uF. Tijdens de toevoer stroomt er vanuit de cellen een lekstroom naar
de aarde, waarvan de grootte afhangt van de manier waarop de PV-modules worden
geïnstalleerd (bijv. folie op een metalen dak) en van het weer (regen, sneeuw). Deze
'normale' lekstroom mag niet hoger zijn dan 50 mA omdat de omvormer anders als
beschermende maatregel automatisch de verbinding met het elektriciteitsnet verbreekt.
2.2 Kwalificatie van bekwaam persoon
Dit omvormersysteem werkt alleen als het correct is aangesloten op het AC-distributienetwerk.
Neem voor het aansluiten van de MIN TL-XH op het elektriciteitsnet contact op met het
plaatselijke elektriciteitsnetbedrijf. Deze aansluiting mag alleen worden gemaakt door
gekwalificeerd technisch personeel en alleen na ontvangst van de juiste goedkeuringen,
zoals vereist door de bevoegde lokale overheid.
