2 Rotatiehendel hoogwerkerbak
Deze hendel stelt de operator in staat de
hoogwerkerbak te draaien.
De uitlijning van de hoogwerkerbak wordt
aangegeven door de twee referentiepijlen.
3 Bedieningshendel voor beweging derde
arm
Deze hendel stelt de operator in staat om
de derde arm van de hoogwerker te hef‑
fen of te laten dalen.
4 Bedieningshendel voor eerste en tweede
arm
Deze hendel stelt de operator in staat om de
eerste en de tweede arm van de hoogwerker
te heffen of te laten dalen. De synchronisatie
van de beweging tussen de eerste en tweede
arm maakt het mogelijk om tijdens de werk‑
zaamheden altijd de maximale vlucht te
verkrijgen. Dit is mogelijke dankzij de spe‑
ciale conformatie van de installatie, en is niet
afhankelijk van de operator.
5 Bedieningshendel jib
Deze hendel stelt de operator in staat de
jib te heffen of te laten dalen.
6 Bedieningshendel uitschuifgedeelte
Deze hendel stelt de operator in staat de
arm van het uitschuifgedeelte naar buiten
te laten komen of in te trekken.
MUGL178061210

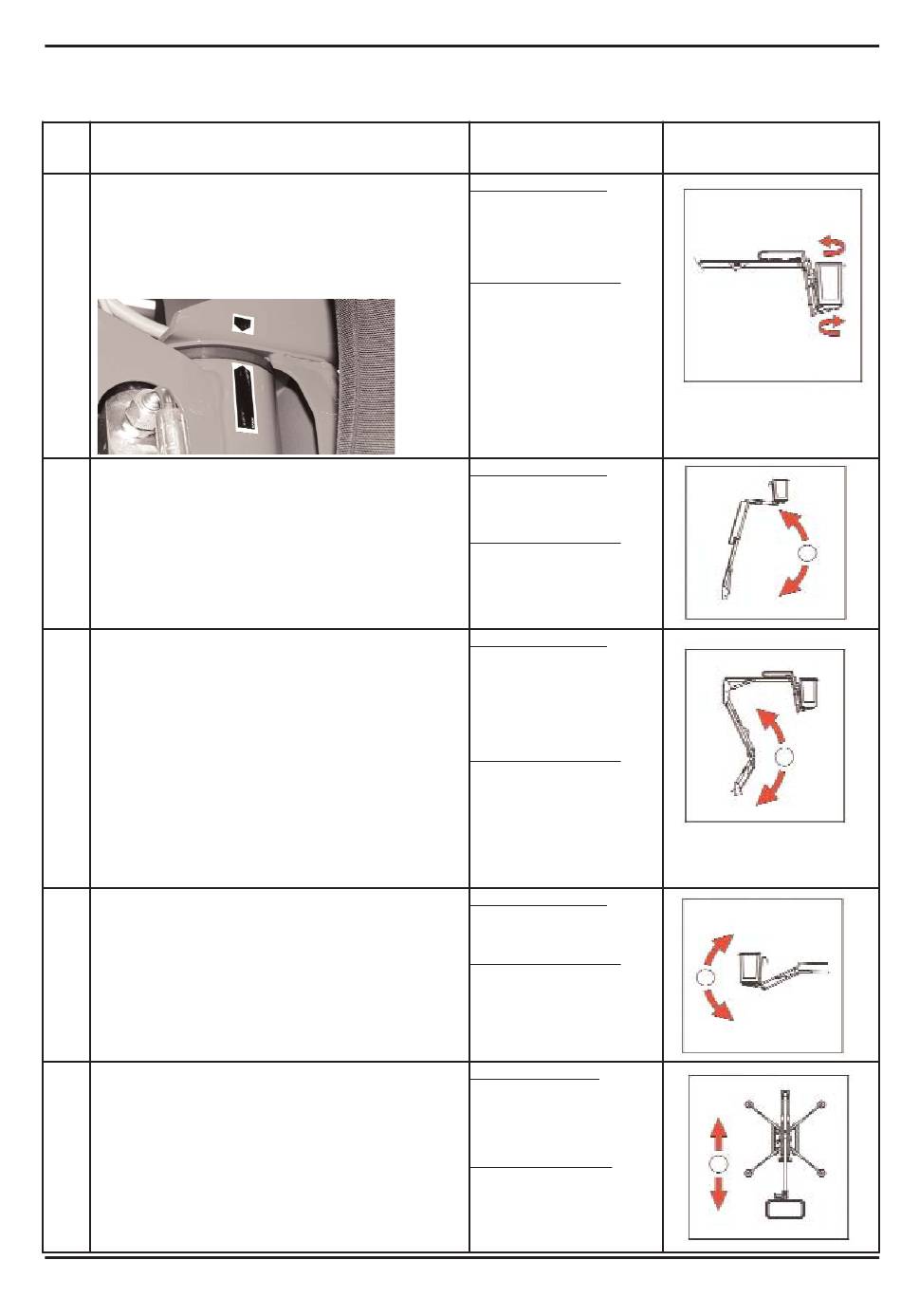

ZELFRIJDENDE HOOGWERKER GOLDLIFT1780
HINOWA
A
/
CTIVERING
BEWEGING
hendel vooruit:
rotatie tegen de wij‑
zers van de klok in
hendel achteruit:
rotatie met de wij‑
zers van de klok mee
hendel vooruit:
stijging derde arm
hendel achteruit:
daling derde arm
hendel vooruit:
gesynchroniseerde
stijging van tweede
en eerste arm
hendel achteruit:
gesynchroniseerde
daling van eerste en
tweede arm
hendel vooruit:
jib‑arm stijgt
hendel achteruit:
jib‑arm daalt
hendel vooruit:
intrekking uitschuif‑
gedeelte in de richting
van de machine
hendel achteruit:
uitschuiven uitschuif‑
gedeelte in bui‑
tenwaartse richting
