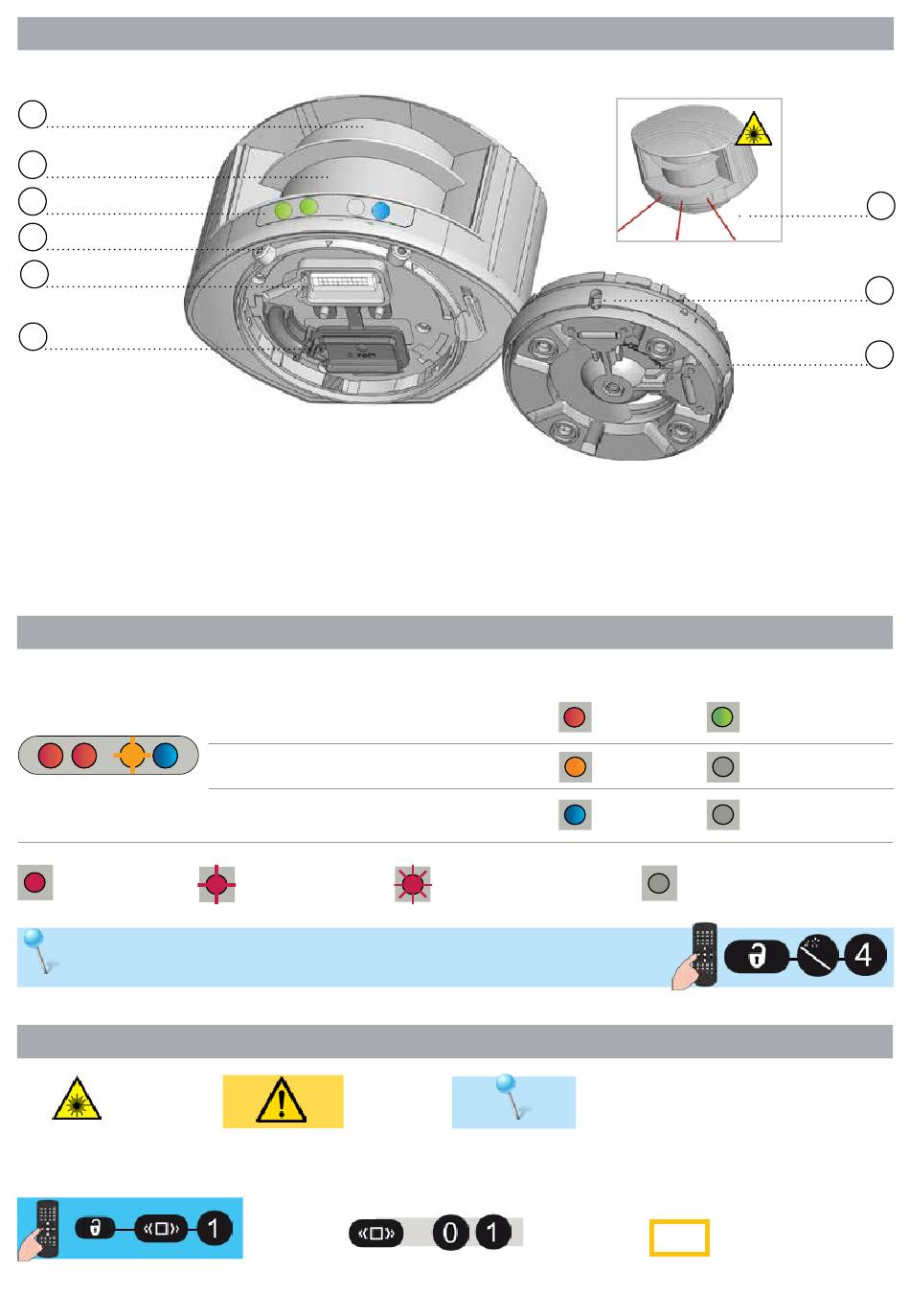

BESCHRIJVING
1
2
3
4
5
6
1.
laservenster: zender
2.
laservenster: ontvangst
3.
LED-signaal
4.
schroeven voor positievergrendeling
5.
hoofdconnector
6.
beschermingsafdekking
LED-SIGNALEN
R1 R2
E
P
LED-signaal bij het
inschakelen
LED is aan
Alle vier LED's kunnen worden uit- en ingeschakeld op de afstandsbediening.
Dit kan handig zijn in situaties waar de sensor onopgemerkt moet blijven.
SYMBOLEN
Let op!
Laserstraling
Toetsencombinatie voor
afstandsbediening
R1: Relais 1: detectie in openingsveld
R2: Relais 2: detectie in veiligheidsveld
E: Foutstatus
P: Voedingsstatus
LED knippert
Belangrijk
Mogelijke instelligen
afstandsbediening
7.
Zichtbare laserstralen
8.
inkeping voor instellen kantelhoek
9.
montagesteun
detectie
storing
voeding
LED knippert snel
Goed om te weten
geen detectie
geen storing
geen voeding
LED is uit
Fabriekswaarde
7
8
9
3
