BASISPRINCIPES
Het is belangrijk dat u enkele basisprincipes begrijpt voordat u de sensor installeert.
ZICHTBARE RODE LASERSTRALEN
90°
REFERENTIE
0°
0°
VEILIGHEIDSVELD
4
0°
45°
0°
0°

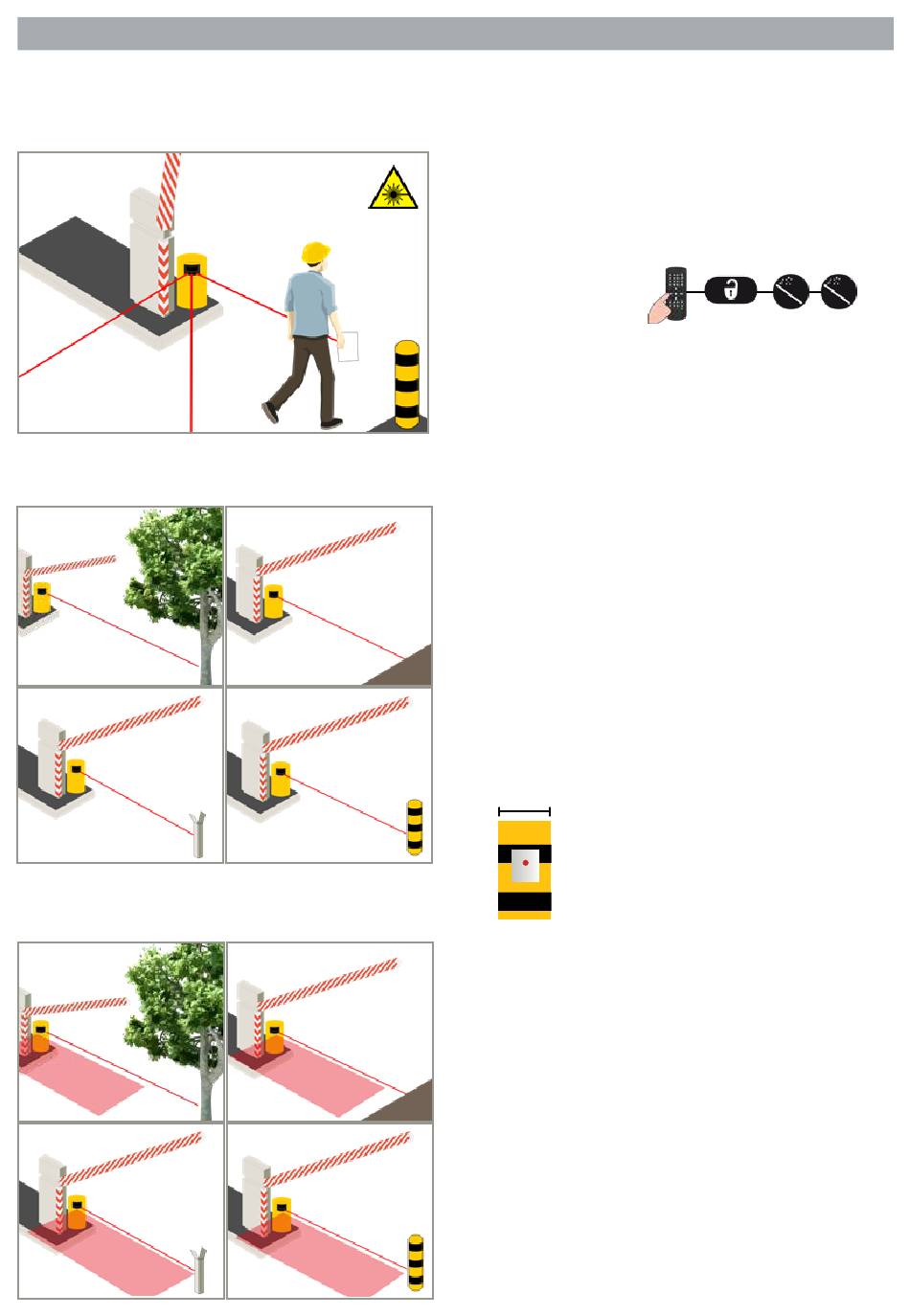

De positie van sensor en detectieveld zijn erg belangrijk voor
het goed functioneren van de slagboom.
U kunt een visueel hulpmiddel gebruiken voor het correct
positioneren van de sensor. Via de afstandsbediening kunt u
drie zichtbare rode laserstralen activeren:
De zichtbare laserstralen worden ook gebruikt voor het
bepalen van de referentie van de sensor, teneinde de veiligheid
van de slagboom te garanderen.
De sensor moet een referentie inleren als het veiligheidsveld de
enige bescherming is tegen contact tussen het voertuig en de
slagboom.
De referentie kan worden afgesteld op ieder type object dat
reeds ter plekke aanwezig is (muur, boom, slagboomsteun) of
op een paal.
Controleer altijd of het object waarop de referentie wordt
afgesteld:
•
in de continuïteit van de 0° laserstraal is geplaatst
•
minimaal aan het einde van de slagboom of verder weg
is geplaatst
•
een oppervlak heeft van +/- 10 cm (minimaal 5 cm)
•
stevig op de vloer is bevestigd en niet is blootgesteld aan
trillingen.
Zorg er altijd voor dat de maximale afstand voor de teach-in
van de referentie 9,90 m bedraagt. Bij een grotere afstand is
de teach-in niet mogelijk.
10 cm
Gebruik de reflectieve sticker als de
afstand tussen sensor en referentie meer
dan 5 m is.
Als het veiligheidsveld de enige bescherming is tegen contact
met de slagboom, moet het veiligheidsveld van de sensor zich
recht onder de slagboom bevinden.
Dat is uitsluitend mogelijk als de sensor correct is
gepositioneerd en de referentie is ingeleerd.
Als de referentie zich aan het einde van de slagboom bevindt,
komt de breedte van het detectieveld overeen met de
referentieafstand.
Als de referentie verder weg is, moet u de breedte van het
detectieveld aanpassen aan de breedte van de slagboom.
Voor een hogere veiligheid bij gemengd verkeer (vrachtauto´s
en overige voertuigen) wordt een extra verticale detectiezone
aanbevolen (LZR-I100).
