Observer 220
o
Rekening houden met bewegingsrichting.
o
Montagehoogte vastleggen.
Aansluitkast monteren

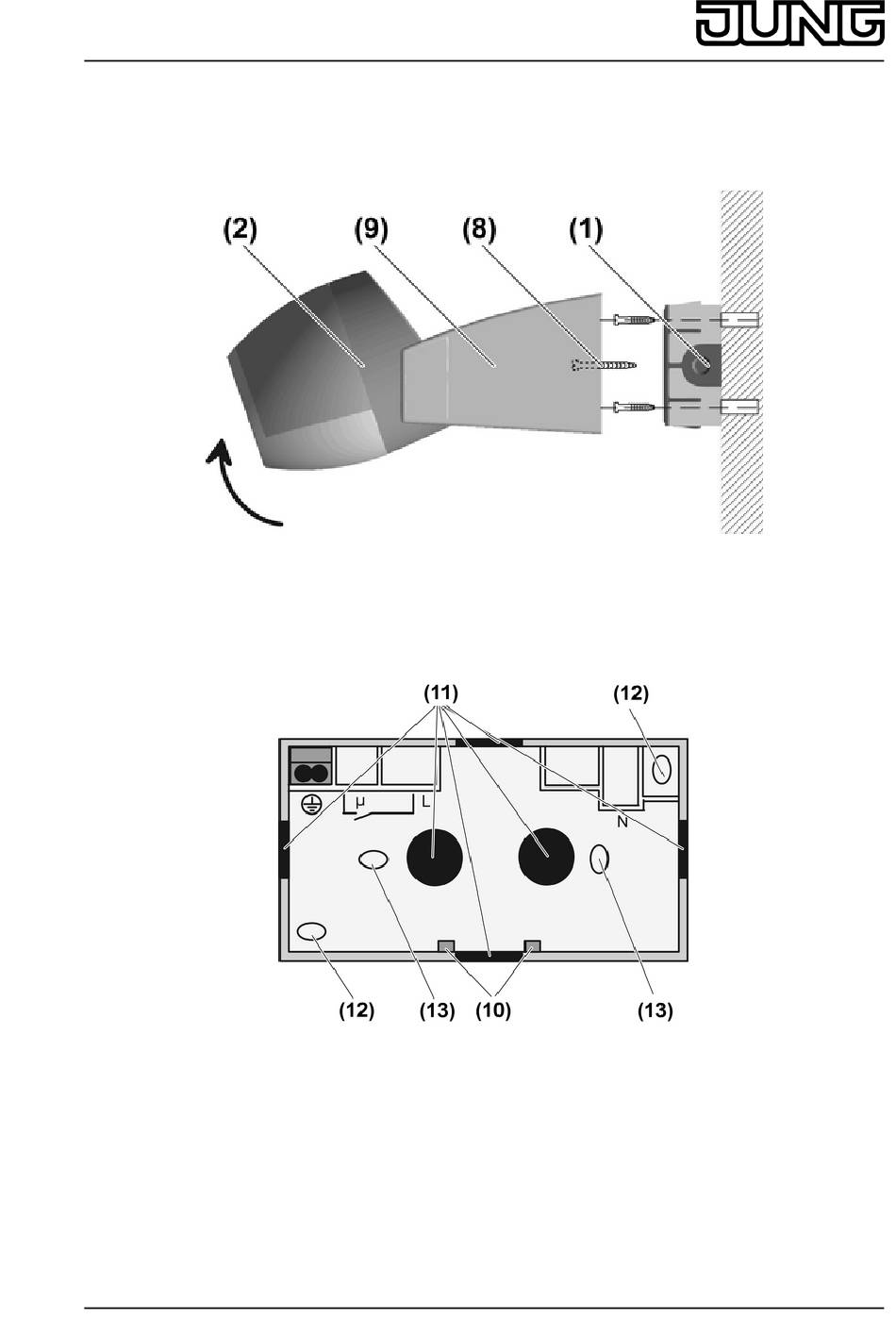

Afbeelding 13: Bevestiging van bewegingsmelders en aansluitkasten
o
Sensorkop naar boven draaien (afbeelding 13).
o
Centrale bevestigingsschroef (8) losmaken en het deksel (9) van de aansluitkast aftrekken.
o
Condensgaten (10) uitbreken (afbeelding 14).
Uitzondering: montage in stoffige ruimten.
De aansluitkast heeft 6 kabelinvoeren (11), die zijn voorzien van een aangespoten rubberen tu-
le. De voedings- en lastkabels kunnen afzonderlijk in de behuizing worden geleid.
o
De kabelinvoertule (11) doorstoten en kabel in de aansluitruimte leiden.
i Rubberen tule niet met een mes bewerken, zodat de afdichting inscheurt. De mantel moet
strak door de rubberen tule worden omsloten, zodat geen water het instrument kan binnen-
dringen.
32536423
J:0082536423
Afbeelding 14: Openingen aansluitkasten
10/15
26.07.2010
