Observer 220
o
Aansluitkasten met twee schroeven zodanig op de montageplaats bevestigen, dat de con-
densgaten aan de onderzijde liggen. Voor de montage op een 60 mm apparatuurdoos de
middelste schroefgaten (13) gebruiken, anderrs de buitenste schroefgaten (12) gebruiken
(afbeelding 14).
Bewegingsmelder aansluiten en monteren
De aansluitkabels zijn uitgerust met steekklemmen.
Bruin, BN
Zwart, BK
Blauw, BU
o
Steekklemmen voor vastzetten in de beugels van het aansluitkast insteken (afbeelding 16).
32536423
J:0082536423

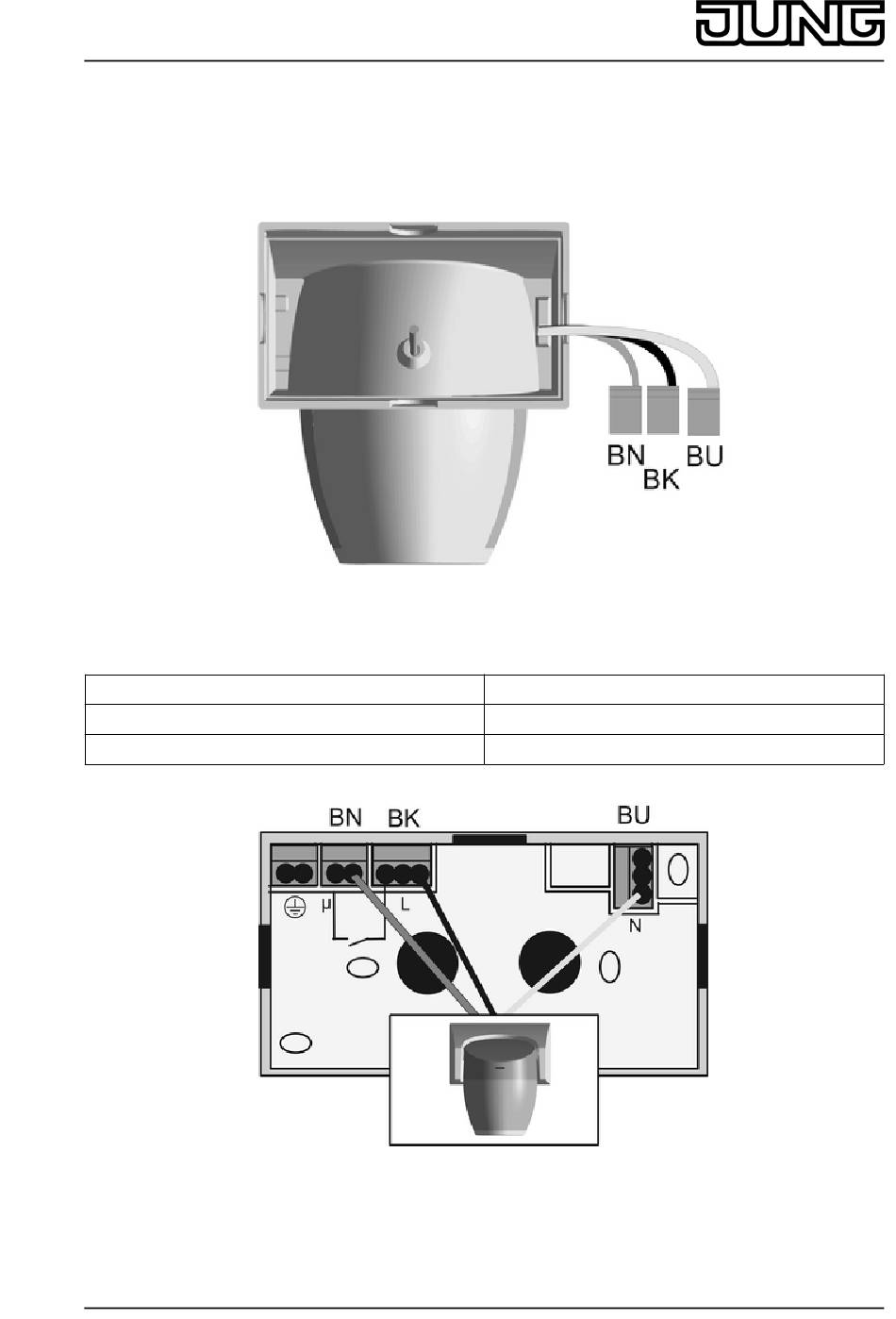

Afbeelding 15: Aansluitklemmen
Afbeelding 16: Bevestigingen van de steekklemmen
µ, relais, lampgeleider
L, fase
N, nulleider
11/15
26.07.2010
