Om de gevelsteiger van een zeildak te voorzien zijn steigerkappen beschikbaar.

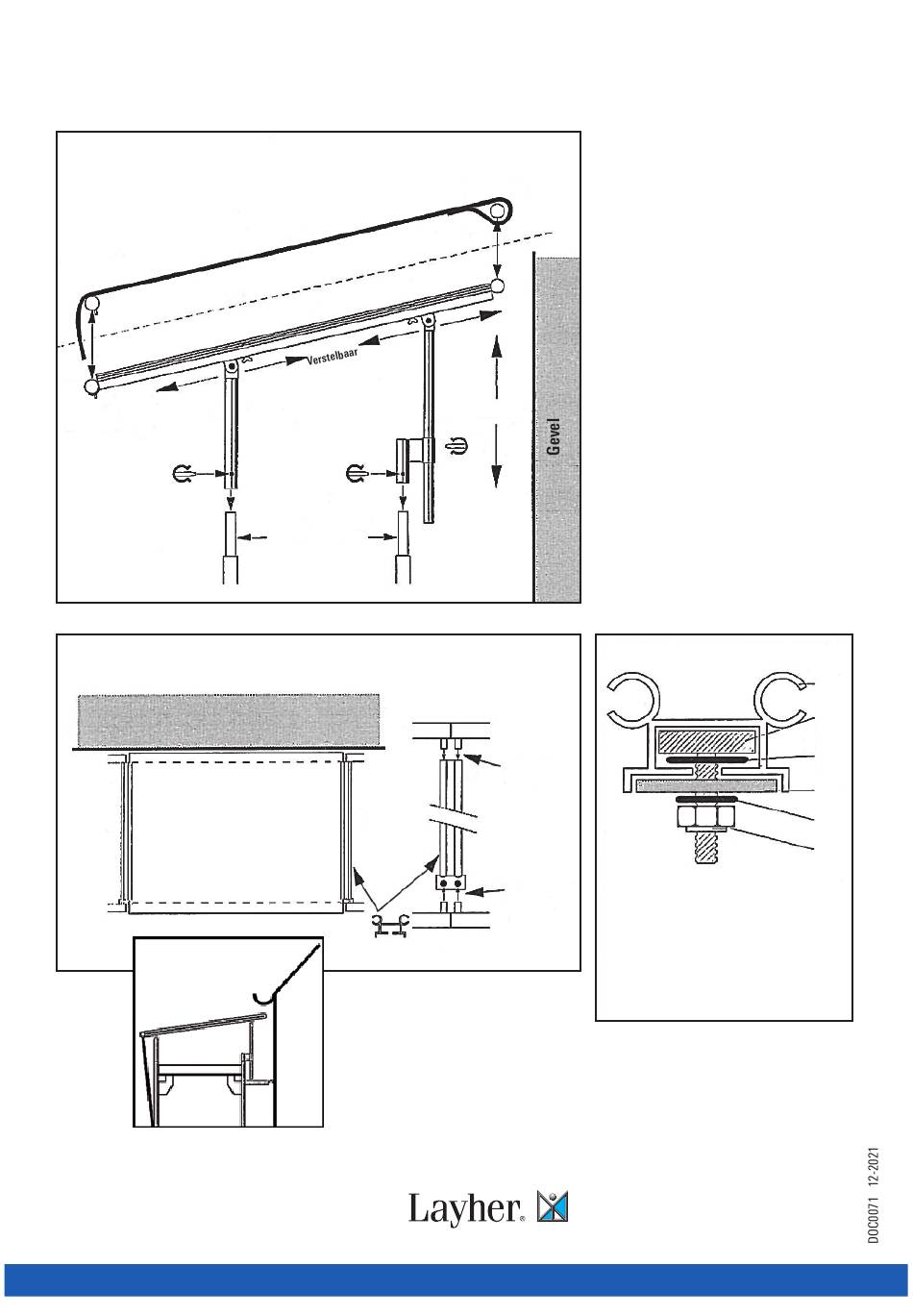

Montage steigerkap
Tekening 1: Zijaanzicht
F2
F2
H
C
(Schaaltje)
E
Tekening 2: Bovenaanzicht
Gevel
Zeilhouder F1
A
Zeil
Zeilhouder F2
Tekening 3:
Verankering gevel
Layher b.v.
0162-58 68 00
Lissenveld 18
mail@layher.nl
4941 VL Raamsdonksveer, NL
www.layher.nl
Zeil
G
A
G
D
E
Allround staanders/
Blitz-frame/
Rolsteigerelement
A
Doorsnede zeilregel A
Meer mogelijk.
1. Zie tekening 1: Stel de steigerkapframes in
op de juiste steigerbreedte en gewenste positie
van de zeilen. Borg ze op de stelraampennen.
Open zoom
2. Trek de zeilen van buiten naar binnen door de
F1
zeilregels A (zie tekening 1).
3. Schuif de zeilhouders F1 door de open zomen
van de zeilen en steek de pennen in de zeilre-
F1
gels A (zie tekening 2).
4. Houdt de afstand tussen de steigerkapframes
en de gevel (of het dak) zo klein mogelijk.
5. Plaats de zeilhouders F2 onder de zeilen en
steek de pennen in de gaten van de schaaltjes
B
Verstelbaar
H (zie tekening 2).
E
6. Trek de zeilen strak door de spanners aan de
leuningen te bevestigen.
7. Veranker, in verband met de windbelasting,
alle bovenste stelramen (zie tekening 3).
8. Tegen windbelasting dienen tevens alle stel-
ramen onderling geborgd te zijn. (Minimaal 3
slagen).
Pen zeilhouder F1
in opening
A
zeilregel
steken
A
Pen zeilhouder F2
in gaten
schaaltje H
steken
Het systeem voor steigers.
Detail: Vlakke sluitring
1. Zeilregel
2. T-bout
3. Revet M16
4. Bevestigingsplaat
steigerkapstaander
5. Revet M12
6. Zelfborgende moer
Layher n.v.
Mouterij 6
mail@layher.be
2550 Kontich, B
www.layher.be
1
2
3
4
5
6
015/31.03.39
