GEBRUIKERSHANDLEIDING
GEFELICITEERD
Met de aankoop van uw nieuwe CTEK-oplader die zorgt voor professioneel onderhoud van uw
accu. Deze maakt deel uit van een serie professionele laders van CTEK SWEDEN AB en beschikt
over de nieuwste technologie op het gebied van accu's laden. Met de CTEK D250SA en SMART-
PASS 120 weet u zeker dat u de maximale prestaties haalt uit uw dubbel accusysteem.
VEILIGHEID
• De D250SA en SMARTPASS 120 zijn ontwikkeld voor 12 V-loodzuuraccu's. Gebruik het ap-
paraat nooit voor een ander soort accu.
• Draag een veiligheidsbril bij het aansluiten en ontkoppelen van de accu's.
• Accuzuur is een bijtende stof. Spoel onmiddellijk met veel water, als u zuur op uw huid of in uw
ogen krijgt. Ga naar een arts.
• Gebruik nooit een lader met beschadigde elektriciteitskabels. Controleer of de kabels niet zijn
beschadigd door hete oppervlakken, scherpe randen of op een andere wijze.
• Tijdens het laden van loodzuuraccu's worden explosieve gassen gegenereerd. Vermijd vonken in
de buurt van de accu. Gebruik het apparaat op een goed geventileerde locatie.
• Plaats de oplader nooit boven de accu en dek de oplader tijdens het laden niet af.
• Ontkoppel de aansluitklemmen voor het installeren.
• De D250SA en SMARTPASS 120 zijn niet vonkvrij.
• De installatie moet een zekering bevatten in overeenstemming met de aanbevelingen in de tabel
"AANBEVELINGEN VOOR KABEL EN ZEKERING".
WAARSCHUWING!
De D250SA en SMARTPASS
120 zijn niet beveiligd tegen
omgekeerde polariteit.
Vergeet niet dat alle installaties in boten moeten voldoen aan ISO 10133!
1. De bekabeling van de accu's moet zekeringen hebben in de buurt van de accu's.
2. De accu's moeten stevig zijn bevestigd in een geventileerde ruimte.
3. De bekabeling moet door het leidingkanaal lopen, gescheiden van 230 V/110 V-bedrading
(netstroom), of geborgd met clips om de 30 cm/1 ft.
4. Kabels in de machinekamer moeten zijn goedgekeurd voor temperaturen tot 70 0C/158 0F.

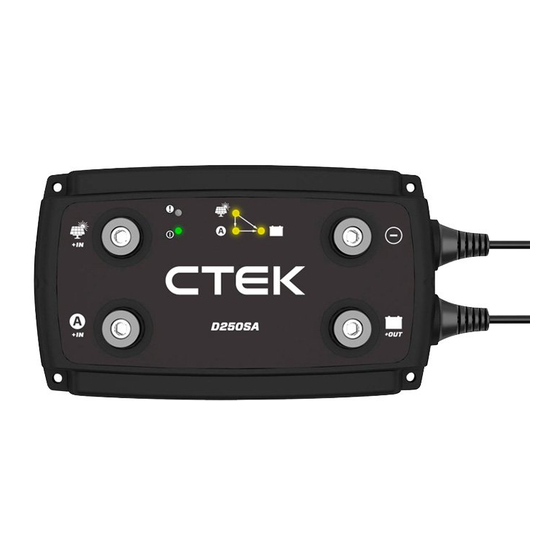

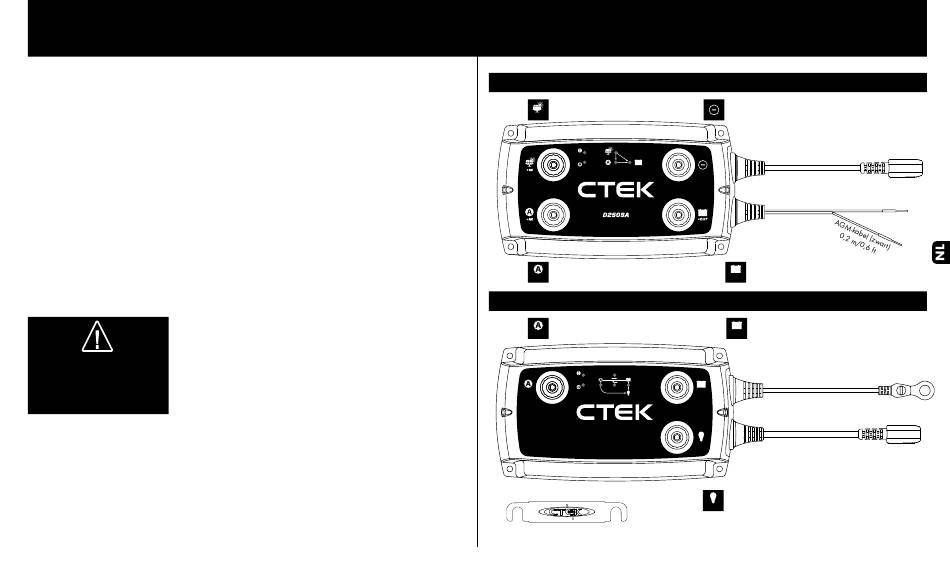

D250SA
Ingang zonnepaneel
+IN
Ingang wisselstroomdynamo
+IN
SMARTPASS 120
Ingang wisselstroomdynamo
+IN
+IN
SMARTPASS 120
Connectorplaat
Aarding
Temperatuursensor 2 m/6 ft.
Kabel slimme wisselstroomdynamo (rood) 0,2 m/0,6 ft.
Uitgang serviceaccu
+OUT
Uitgang serviceaccu
+OUT
Negatieve kabelverbinding (M8) 0,3 m/1 ft.
+OUT
Temperatuursensor 2 m/6 ft.
+OUT
Uitgang verbruikers
+OUT
NL • 63
Advertenties
Inhoudsopgave
Gerelateerde Handleidingen voor CTEK D250SA
Samenvatting van Inhoud voor CTEK D250SA
- Pagina 1 Deze maakt deel uit van een serie professionele laders van CTEK SWEDEN AB en beschikt Ingang zonnepaneel Aarding over de nieuwste technologie op het gebied van accu's laden. Met de CTEK D250SA en SMART- PASS 120 weet u zeker dat u de maximale prestaties haalt uit uw dubbel accusysteem. VEILIGHEID Temperatuursensor 2 m/6 ft.
- Pagina 2 • Accubewaking De D250SA laadt een serviceaccu tot en met 20 A vanaf de startaccu, wanneer een slimme wis- De SMARTPASS 120 ontkoppelt verbruikers, wanneer de spanning van de serviceaccu laag is om selstroomdynamo in bedrijf is. Deze functie wordt uitgeschakeld, wanneer de motor niet draait om diepontlading te voorkomen die de accu zou beschadigen.
-
Pagina 3: Functie-Indicaties
+OUT Stroom van wisselstroomdynamo naar serviceaccu en verbrui- *Als de D250SA en SMARTPASS 120 op verschillende locaties zijn geïnstalleerd en de meegeleverde connector- kers. Stroom van serviceaccu naar verbruikers. plaat niet wordt gebruikt, volg dan de aanbevelingen in de tabel. -
Pagina 4: Installatie
6. Sluit de negatieve aansluitklem van de accu aan. Afbeelding 4 WAARSCHUWING! WAARSCHUWING! De D250SA en SMARTPASS 120 De D250SA en SMARTPASS 120 zijn niet beveiligd tegen omgekeerde zijn niet vonkvrij. polariteit. Ontkoppel de aansluitklem- Zorg voor een goede ventilatie. -
Pagina 5: Instellingen D250Sa
Ontstekingssignaal, +15 klem namo (rood) (DIN 72552) AGM-kabel (zwart) Chassis/aarde Chassis/aarde SMARTPASS 120 • Startaccu Ingang wisselstroomdynamo • Ingang wisselstroomdynamo D250SA via connectorplaat of kabel Uitgang serviceaccu Uitgang serviceaccu D250SA SYMBOLEN +OUT Zekering Zie “AANBEVELINGEN VOOR KABEL EN ZEKERING” Uitgang verbruikers... -
Pagina 6: Installatievoorbeelden
EERSTE VEREISTEN TIP 2 Zonnepaneel dat in staat is om een 40 – 300 Sluit nooit twee zonnepanelen in serie aan. Een dubbel accusysteem waarbij de D250SA Als de wisselstroomdynamo externe span- Ah-serviceaccu te laden. De D250SA maakt Maximale invoerspanning 23 V. - Pagina 7 EERSTE VEREISTEN Het biedt voordelen om deze installatie te EERSTE VEREISTEN • De verbruikers worden direct door de wissel- Een dubbel accusysteem waarbij de D250SA gebruiken, wanneer: Een dubbel accusysteem waarbij de stroomdynamo voorzien op hetzelfde moment een 40 – 300 Ah serviceaccu laadt van een •...
- Pagina 8 Een dubbel accusysteem dat een 230/110 V- Een dubbel accusysteem waarbij een D250SA verbruikers op de SMARTPASS 120 aan te oplader heeft en een D250SA die, samen met samen met een SMARTPASS 120 een 100 – wisselstroomdynamo. een SMARTPASS 120, een serviceaccu laadt sluiten, kan de serviceaccu laden zonder •...
- Pagina 9 D250SA OPLAADPROGRAMMA ONTZWAVELEN BULK ABSORPTIE FLOAT PULS Toenemende spanning tot Afnemende stroomsterkte 15,8 V 13,6 V 12,6 V ‒14,4 V 14,4 V. 20 A 14,4 V 0,6 A 1,4 A Toenemende spanning tot Afnemende stroomsterkte 15,8 V 13,6 V 12,6 V ‒14,7 V 14,7 V.
-
Pagina 10: D250Sa Storingsmeldingen
Verminder het formaat van de wisselstroomdynamo of verbind een +OUT SMARTPASS 120 andere D250SA parallel. De serviceaccu is te diep ontladen. +OUT Reden: Overmatige stroom of de interne temperatuur is te hoog. Er Reden: De serviceaccu heeft een verbindingsprobleem. -
Pagina 11: Technische Specificaties
TECHNISCHE SPECIFICATIES PRODUCT D250SA SMARTPASS 120 Modelnummer 1044 1058 Ingang 11,5 – 23 V, 25 A 11,5 – 23 V, max. 120 A (350 A tijdelijk gedurende 10 seconden.) Uitgang Max. 14,4 V (14,7 V in AGM), 20 A Max. 23 V, 120 A Lekstroom Minder dan 1 Ah/maand Minder dan 7 Ah/maand Rimpel*... -
Pagina 12: Beperkte Garantie
BEPERKTE GARANTIE CTEK geeft de eerste koper van dit product een beperkte garantie. Deze beperkte garantie is niet overdraagbaar. De garantie is van toepassing op fabricagefouten en materiaaldefecten. De klant moet het product samen met het aankoopbewijs inleveren bij de leverancier. De garantie vervalt, indien het product geopend is geweest, onzorgvuldig is behandeld of is gerepareerd door anderen dan CTEK of zijn geautoriseerde vertegenwoordigers.
