BRH50M tweezijdige broadcastheadset
BRH50M tweezijdige broadcastheadset (zonder kabel)
BRH-zendkabelaccessoires

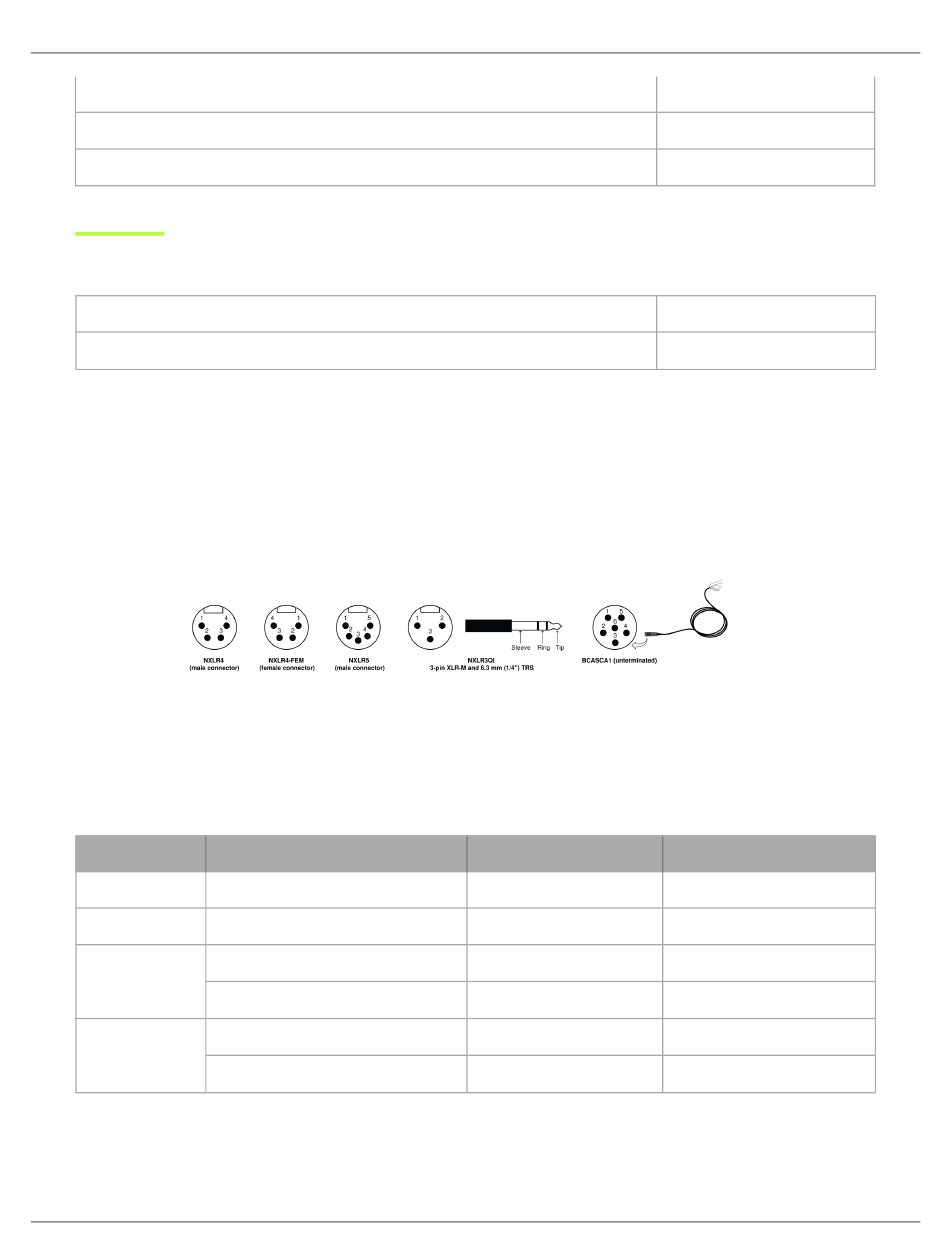

In de volgende tabellen wordt de bedrading voor verwijderbare BRHkabels beschreven. Alle verwijderbare BRHkabels heb
ben zes stroomgeleiders met discrete afsluiting bij de 6pens Shureconnector die in de headset wordt gestoken. Bij voorafaf
gesloten kabels zijn stroomgeleiders (en signaal-) verbonden met gemeenschappelijke contacten aan het andere uiteinde van
de kabel waar dit is afgebeeld.
BCASCA-NXLR4 (male connector)
4-pens XLR-M
Signaal
1
Mic −
2
Mic +
Mic-massa
3
Massa hoofdtelefoonaudio
Hoofdtelefoonaudio 1
4
Hoofdtelefoonaudio 2 (steelzijde)
Connectorpenschema
Draad
Zwart
Rood
Afscherming (niet-gecoat)
Wit
Oranje
Groen
Shure Incorporated
BCASCA-NXLR5
BCASCA-NXLR4-FEM
BCASCA1
BRH50M
BRH50M-LC
6-pens headsetconnector
2
1
3
6
4
5
9/14
