10 INSTELLINGSMODE
M ACC instellingsmode (vervolg)

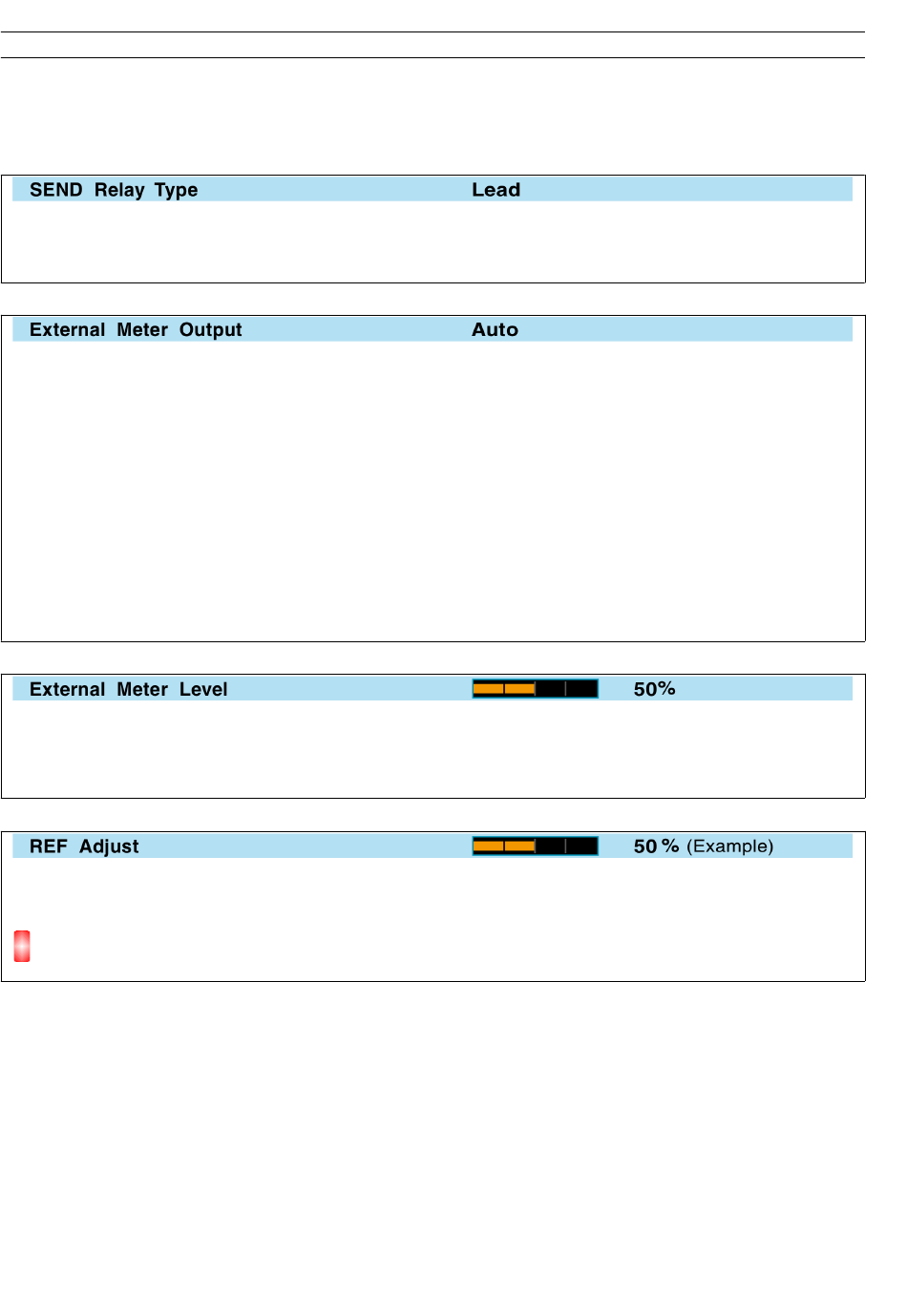

Instelling voor het te gebruiken soort relais [RELAY] voor
aansturing van een lineair. Keuze uit Lead (normaal relais)
of MOS-FET.
Maak de juiste keuze bij gebruik van een niet-ICOM lineair.
Keuze van het uitgangssignaal dat aangeboden wordt aan
een extern aangesloten meter.
Instelling van het spanningsniveau voor een extern aange-
sloten meter voor volle uitslag. Instelbaar tussen 0 en 100%
in 1% stapjes.
● Ca. 50 mV @ 50% (standaard) voor volle uitslag van een externe
meter (4,7 kΩ impedantie).
Instelling van de interne referentie-oscillator. Instelbaar, bij
frequentiecalibratie tussen 0 en 100% in 1% stapjes.
Standaard: 50%,
OPMERKING: Deze instelling kan voor elk apparaat an-
ders zijn.
● Lead
: Gebruik van een mechanisch relais.
(16V DC @ 0,5 A max.; standaard)
● MOS-FET : Gebruik van een halfgeleider type relais.
(250 V/200 mA max.)
● Auto
: Tijdens ontvangst wordt de signaalsterkte (S-
meter) aangeboden en tijdens zenden de met
[METER] gekozen parameter (standaard).
● S
: Tijdens ontvangst wordt de signaalsterkte (S-
meter) aangeboden.
● Po
: Tijdens zenden wordt het uitgangsvermogen
aangeboden.
● SWR
: Tijdens zenden wordt de staandegolf (VSWR)
aangeboden.
● ALC
: Tijdens zenden wordt het ALC-niveau aan-
geboden.
● COMP
: Tijdens zenden wordt het COMP-niveau aan-
geboden.
● V
: De drainspanning op de uitgangs-FET's aan-
D
geboden.
● I
: De drainstroom op de uitgangs-FET's aan-
D
geboden.
