1
2
1 – aansluiting op bedieningspaneel, 2 – intranet- of internetverbinding, 3 – binnenste aansluitingen van componenten,
De klemmen voor de externe elementen van het bedieningspaneel zijn genummerd en worden alleen gebruikt om ex-
terne componenten aan te sluiten. Deze kunnen leeg blijven als er geen extra functies nodig zijn.
UAB KOMFOVENT behoudt het recht om veranderingen door te voeren zonder dit vooraf kenbaar te maken
VERSO PRO_ installation manual_22-01

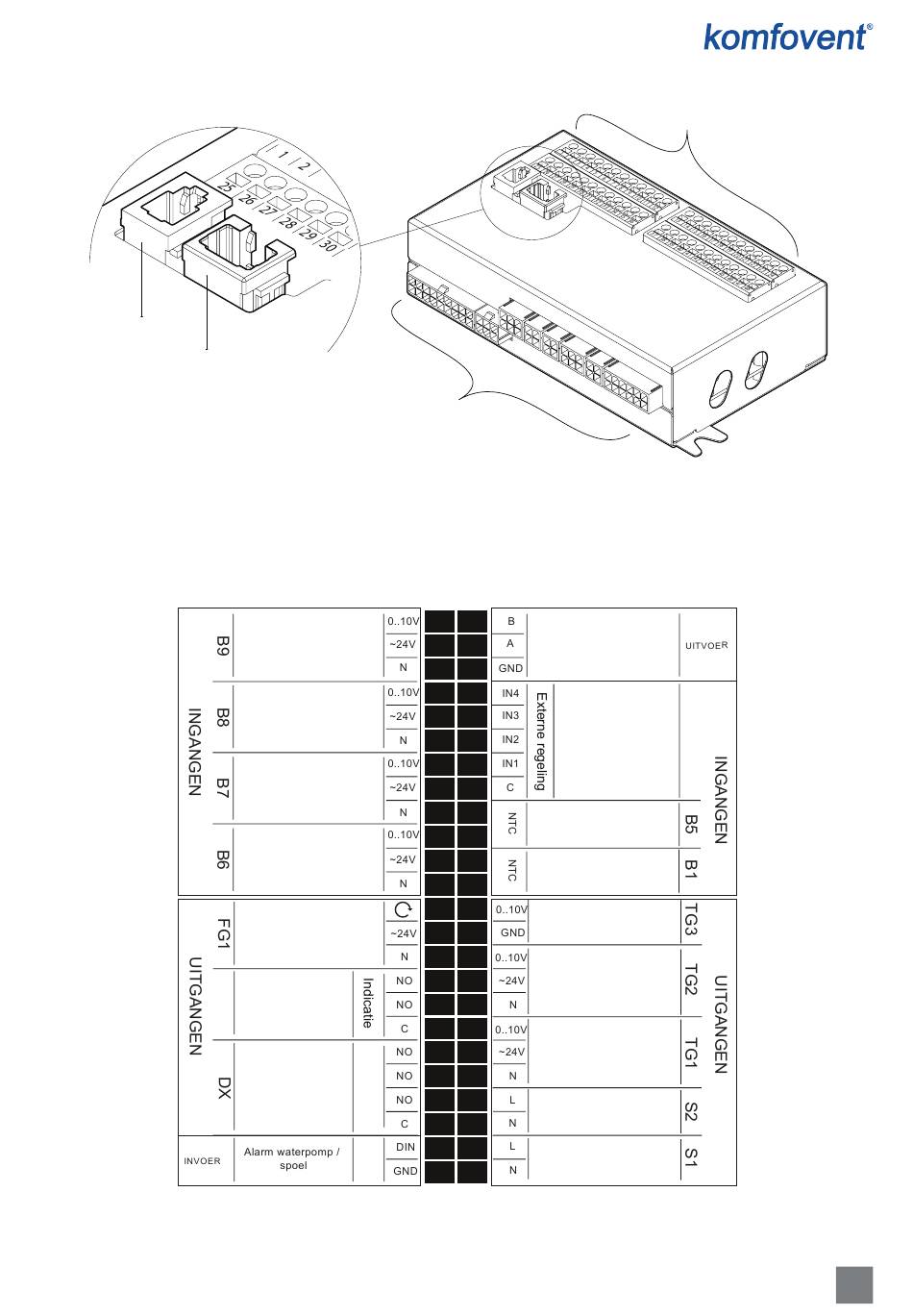

Fig. 31. Hoofdpaneel van het C5-bedieningspaneel
4 – aansluitklemmen voor externe componenten
Vochtigheidssensor
Luchtkwaliteitssensor
Druksensor
afvoerlucht
Druksensor
toevoerlucht
Luchtklepservomotor
In bedrijf
Alarm
Gemeenschappelijk
DX3 /
Verwarming
Koeling
DX2 /
DX1 /
Begin
Gemeenschappelijk
Fig. 32. Aansluitklemmen voor externe componenten op het C5-hoofdpaneel
3
25
1
MODBUS
26
2
RS485
-aansluiting
27
3
28
4
Externe regeling
29
5
Externe stop
30
6
Brandsysteem
31
7
OVR-regeling
Gemeenschappelijk
32
8
33
9
Retourwater-
temperatuursensor
34
10
35
11
Toevoerlucht-
temperatuursensor
36
12
37
13
Bevochtigingsregeling
38
14
39
15
Servomotor
40
16
koudwatermengklep /
DX capaciteitsregeling
41
17
42
18
Servomotor
43
19
warmwatermengklep
44
20
45
21
Koelwaterpomp
230V AC, 1A
22
46
23
47
Waterverwarmings-
pomp
230V AC, 1A
24
48
4
