Stappenregeling van de omkeerbare start/stop (koelen/verwarmen) DX-apparaten – DX1- en DX2-uitgangen worden na
elkaar geactiveerd wanneer het vermogen van de vorige fase onvoldoende is, met een vertraging van 5 min. De DX3-uit-
gang wordt gebruikt voor het schakelen van DX-apparaten tussen de koel- en verwarmingsmodi.
•
Als een DX-apparaat wordt aangestuurd door een gemoduleerd signaal (0..10 V), worden digitale uitgangen gebruikt
voor het starten van een DX-apparaat en het wijzigen van de bedrijfsmodi daarvan: DX1 – startsignaal, DX2 – koeling,
DX3 – verwarming. Het voedingsstuursignaal voor dit type DX-kast wordt aangesloten op de TG2-aansluitingen.
Waterpomp-/spoelalarm (47–48) – hier kunt u een signaal aansluiten om storingen in de waterpomp aan te geven (als
deze functie beschikbaar is op de pomp); als de pomp uitvalt, wordt de luchtbehandelingskast uitgeschakeld.
Alle draden die met het hoofdpaneel van het bedieningspaneel moeten worden verbonden, moeten door tules aan de
bovenkant van de kast worden getrokken.
4.3. Installatie bedieningspaneel
Het bedieningspaneel moet worden geïnstalleerd in een ruimte met:
•
Omgevingstemperatuur – 0..40 °C;
•
Relatieve luchtvochtigheid – 20..80 %;
•
Gegarandeerde bescherming tegen toevallige waterdruppels.
Het bedieningspaneel kan worden gemonteerd in een verborgen montagedoos of direct aan de wand (schroeven mee-
geleverd met het paneel). U kunt ook magneten gebruiken (op de achterkant) om het paneel op metalen oppervlakken te
bevestigen (d.w.z. op de deur van de kast).
Gebruik geen andere schroeven van een ander type of formaat dan de schroeven die voor de mon-
tage van het bedieningspaneel worden meegeleverd. Verkeerde schroeven kunnen schade aan een
printplaat veroorzaken.
De afstandsbediening wordt geleverd met een kabel van 10 m. Als deze kabel te kort is, kunt u deze vervangen door een
kabel van 4 × 0,22 mm, tot 150 m lang.
34
RJ9
4
GND
LIN B
3
LIN A
2
+24V
1
2
4 x 0,22 mm
< 150 m

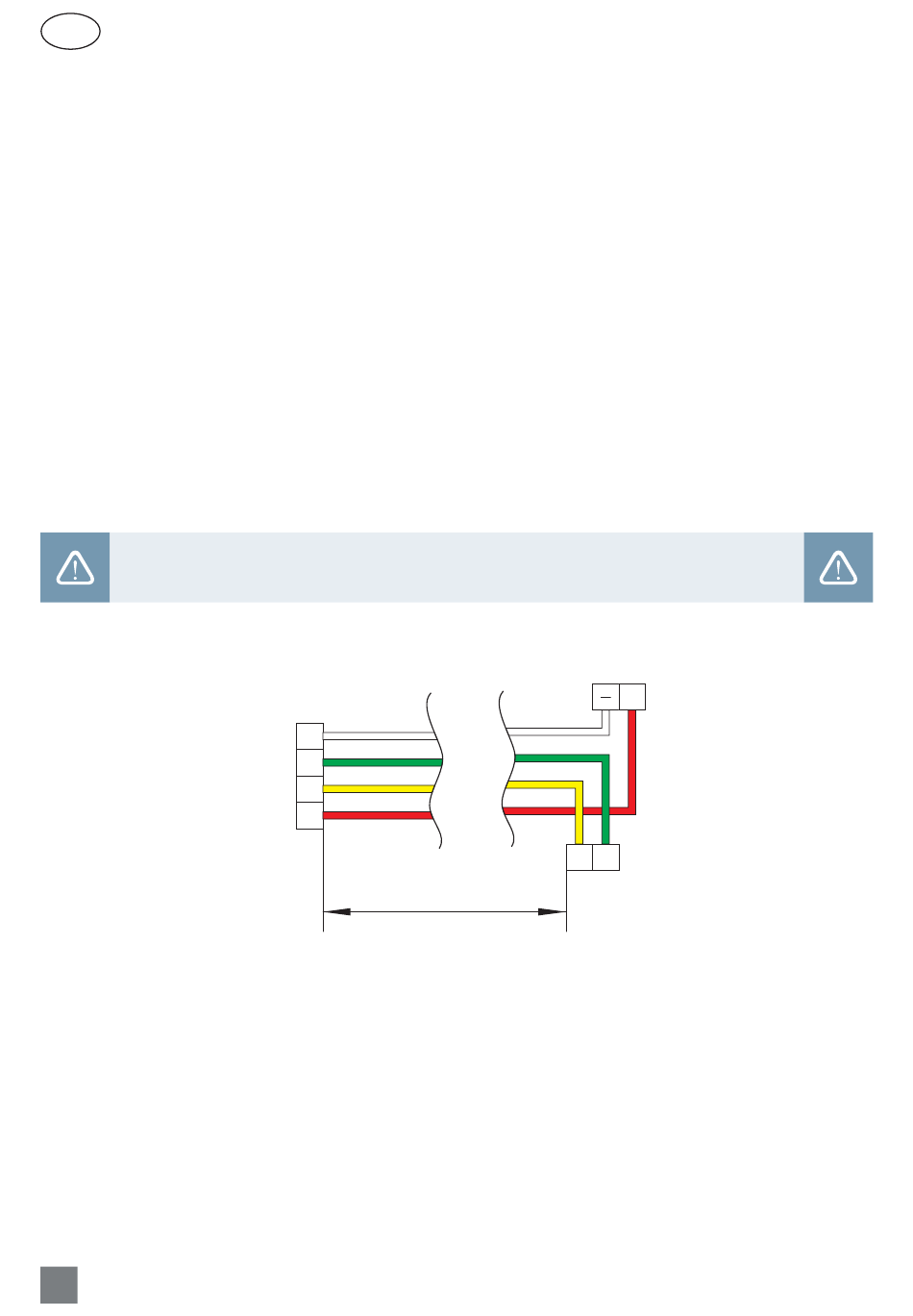

Fig. 37. Bedieningspaneel bedradingsschema
UAB KOMFOVENT behoudt het recht om veranderingen door te voeren zonder dit vooraf kenbaar te maken
+
