iFX-640
5.3.2. DMX-kabels
Voor een betrouwbare DMX-verbinding moet u afgeschermde twisted-pair kabels met 3- en 5-polige
XLR-stekkers gebruiken. U kunt DMX-kabels bestellen bij de Highlite International-dealer of ze zelf maken.
Het gebruik van 3-polige XLR-audiokabels voor het verzenden van DMX-data kan leiden tot
verslechtering van het signaal en een onbetrouwbare werking van het DMX-netwerk.

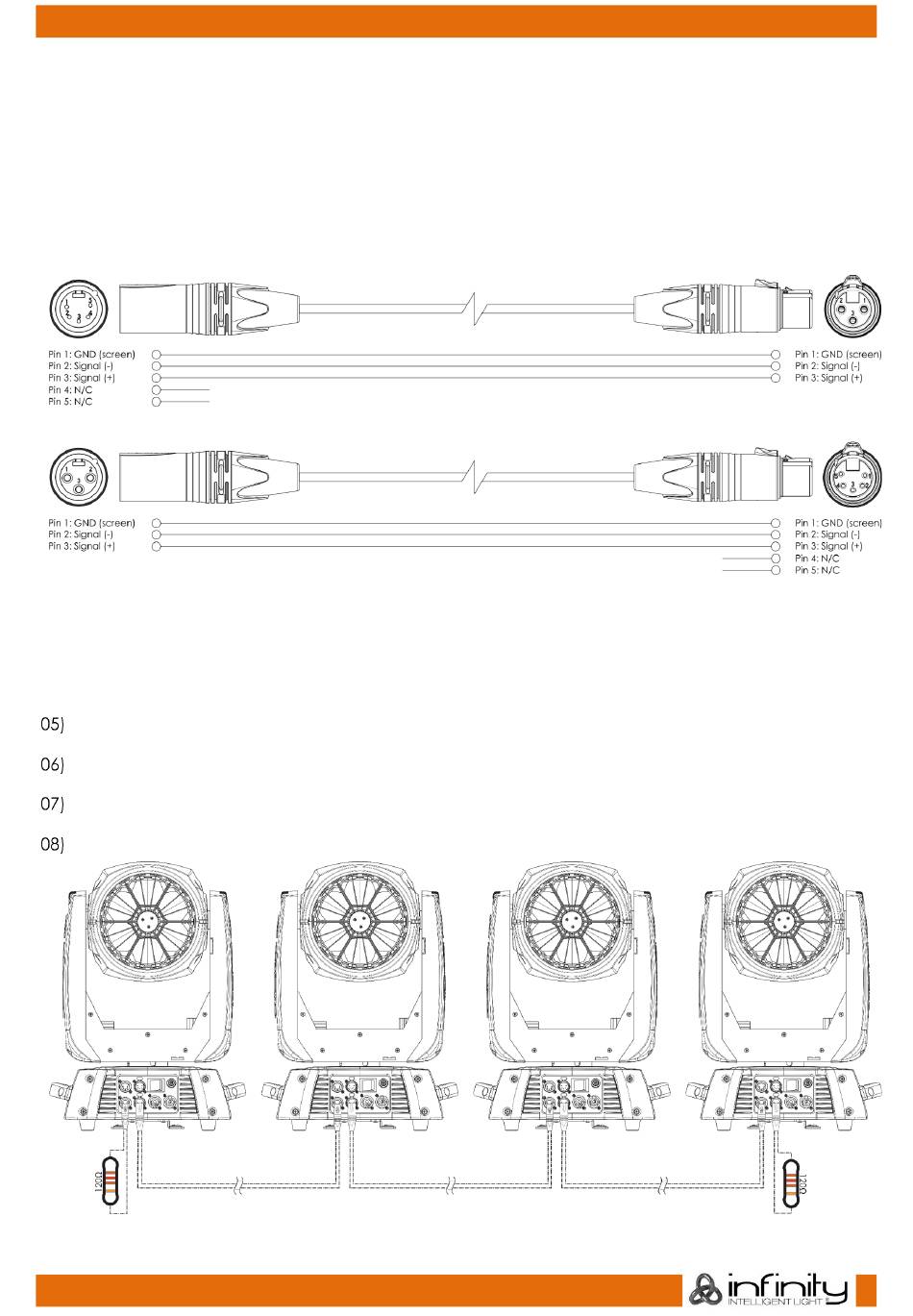

Als u uw eigen DMX-kabels maakt, moeten de pennen en draden worden aangesloten zoals te zien in
afbeelding 14.
5.3.3. Instellingen master/slave
De iFX-640 kan worden gebruikt in de master-slavestand. Ga als volgt te werk om meerdere apparaten
aan te sluiten voor master-slavegebruik.
Verbind de DMX OUT-aansluiting van het eerste apparaat met de DMX IN-aansluiting van het
tweede apparaat.
Herhaal stap 1 om alle apparaten met elkaar te verbinden, zoals te zien in afbeelding 09. Het
apparaat dat als eerste is aangesloten, wordt automatisch herkend als het masterapparaat.
Stel alle volgende apparaten in als slaveapparaten. Zie 6.6.2. DMX-kanaalstand op pagina 26 voor
meer informatie.
Steek een DMX-eindplug (weerstand 120 Ω) in de DMX OUT-aansluiting van het laatste apparaat.
Productcode: 41552
20
Afb. 14
Afb. 09
