iFX-640
5.3.4. DMX-koppeling
Ga als volgt te werk om meerdere apparaten aan te sluiten op één DMX-datalink.
Gebruik een 3-/5-polige DMX-kabel om de DMX OUT-aansluiting van de controller te verbinden met
de DMX IN-aansluiting van het eerste apparaat.
02) Verbind de DMX OUT-aansluiting van het eerste apparaat met de DMX IN-aansluiting van het
tweede apparaat met een
3-/5-polige DMX-kabel
03) Herhaal stap 2 om alle apparaten in serie met elkaar te verbinden, zoals te zien in afbeelding 15.
04) Steek een DMX-eindplug (weerstand 120 Ω) in de DMX OUT-aansluiting van het laatste apparaat in
de datalink.
5.3.5. DMX-adrestoewijzing
Bij een opstelling met meerdere apparaten moet u het DMX-startadres van elk apparaat goed instellen.
De iFX-640 beschikt over 4 DMX-kanaalstanden: 24, 53, 59 en 86 kanalen.
Ga als volgt te werk om meerdere apparaten aan te sluiten op één datalink en ze bijvoorbeeld in 86-
kanaalsmodus te gebruiken:
Stel het startadres van het eerste apparaat in de datalink in op 1 (001).
06) Stel het startadres van het tweede apparaat in de datalink in op 87 (087), want 1 + 86 = 87.
07) Stel het startadres van het derde apparaat in de datalink in op 173 (173), want 87 + 86 = 173.
08) Stel het startadres van de overige apparaten in door steeds 86 op te tellen bij het vorige getal.
Zorg dat de kanalen elkaar niet overlappen om elke iFX-640 correct te kunnen aansturen. Als twee of
meer apparaten hetzelfde adres hebben, zullen deze hetzelfde werken.
Productcode: 41552
21

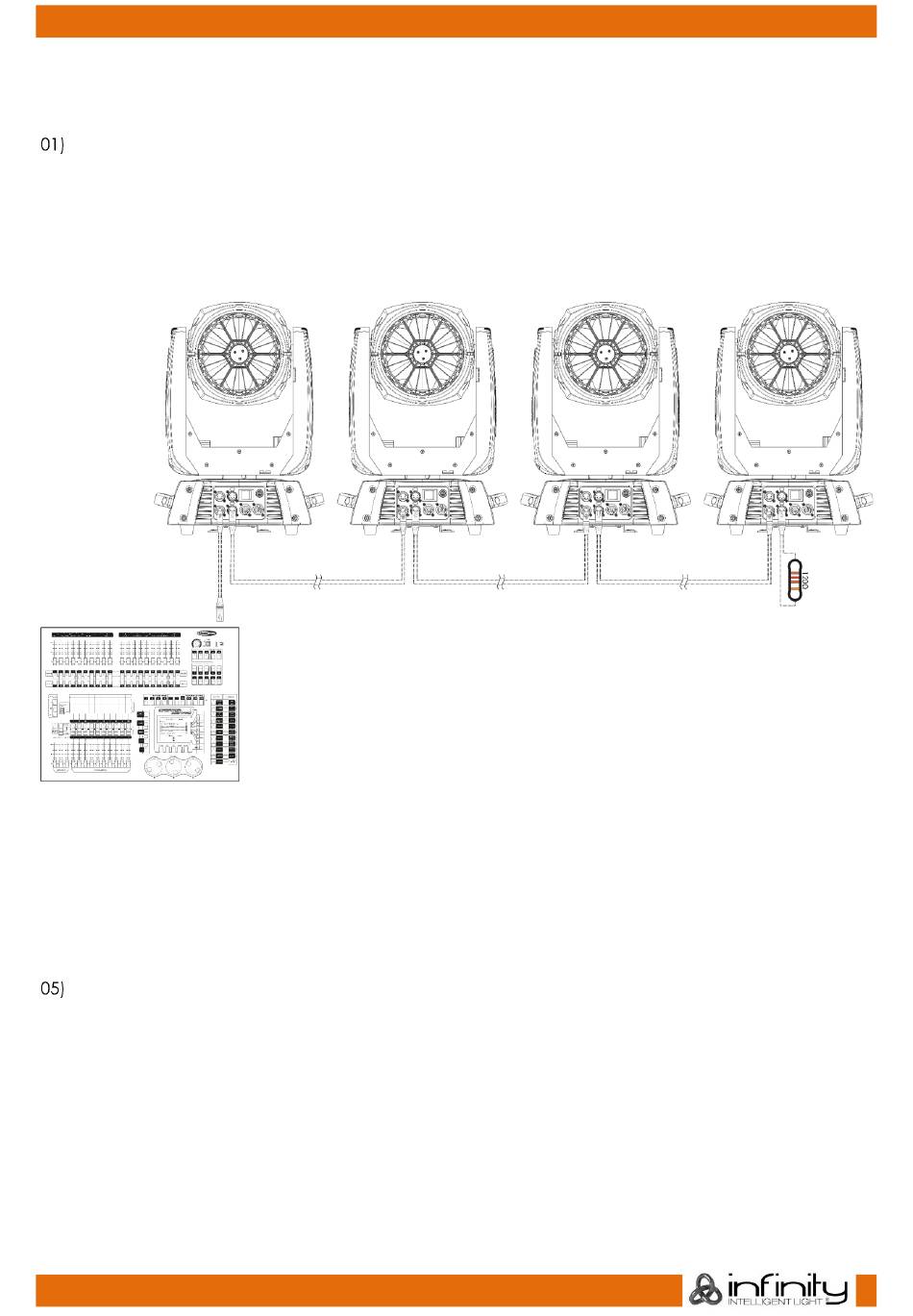

Afb. 15
