GIRA
Automatische schakelaar
Info
Gebruiksaanwijzing
1
L
N
Lx S - +
L
AC 230 V
N
N
AC 230 V
S
L
L
L
AC 230 V
N
S
L
N
AC 12 V
AC 230 V
L
Automatische schakelaar
Extensie-inbouwdeel
Het extensie-inbouwdeel vormt een actieve extensie van het
'inbouwdeel met relaiscontact'. Het apparaat geeft bij detectie van een
beweging een schakelcommando ter evaluatie aan het inbouwdeel
met relaiscontact.
Niet geschikt voor rechtstreeks schakelen van verbruikers.
Alleen in combinatie met 'inbouwdeel met relaiscontact' te gebruiken.
Dit apparaat is met een blauwe punt gecodeerd.
Systeem-inbouwdeel
Het systeem-inbouwdeel is een onderdeel van het observer-systeem
en mag alleen in combinatie met een systeem-schakelversterker
(schakelversterker AP, REG* 1-kanaals, REG 2-kanaals) worden
gebruikt.(Aansluitvermogens worden door de systeem-
schakelversterker bepaald.)
Dit apparaat is met een blauwe punt gecodeerd.
* REG = serie-inbouwtoestel

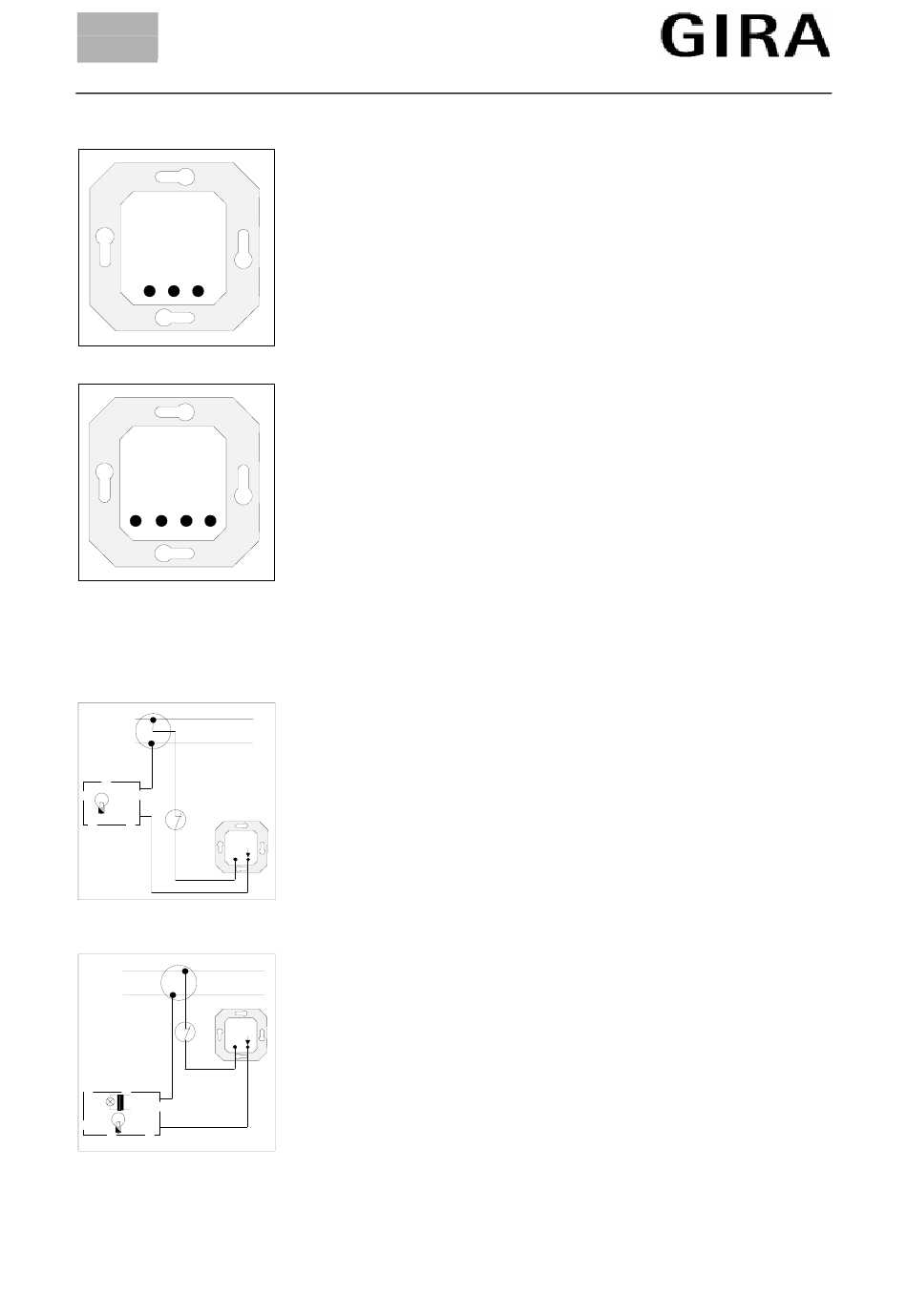

Schakelschema's
Aansluiting inbouwdeel met triac voor gloeilampen
Dit inbouwdeel is uitgevoerd als 2-draads apparaat en kan in plaats
van een standaard universele aan-/uitschakelaar worden gemonteerd.
Met schakelaar 'S' wordt het inbouwdeel met Triac uitgeschakeld.
Bij opnieuw inschakelen wordt een van de heersende lichtsterkte
onafhankelijke schakeling geactiveerd.
Ter vermogensversterking kunnen max. 2 verzonken gemonteerde
boostertransformators voor 600 W gloeilampen of 300 W HV-
halogeenlampen worden aangesloten (zie tevens de gebruiks-
handleiding van de boostertransformator).Het inbouwdeel met Triac
moet ook bij gebruik van boostertransformators met een
basisbelasting van minimaal 40 W belast worden.
Aansluiting LV-inbouwdeel
Dit inbouwdeel ist als 2-draads apparaat uitgevoerd en in plaats van
een standaard universele aan-/uit-schakelaar te gebruiken.
Met schakelaar 'S' wordt het LV-inbouwdeel uitgeschakeld.
Bij opnieuw inschakelen wordt een van de heersende lichtsterkte
onafhankelijke schakeling geactiveerd.
41/99
Blz: 4 of 12
