GIRA
Automatische schakelaar
Info
Gebruiksaanwijzing
L
AC 230 V
N
L
L
De volgende voorwaarden in acht nemen:
Inbouwdeel met Triac
Per 'inbouwdeel met Triac' is een minimumbelasting van 40 W vereist.
(b.v. minimumbelasting voor 3 inbouwdelen = 120W).
Door parallelschakeling wordt het max. aangesloten vermogen niet verhoogd.
LV-inbouwdeel
Per 'LV-inbouwdeel' is een minimumbelasting van 40 W vereist (b.v. minimumbelasting voor 3
inbouwdelen = 120W).
Door parallelschakeling wordt het max. aangesloten vermogen niet verhoogd.
TRONIC-inbouwdeel
Per 'TRONIC-inbouwdeel' is een minimumbelasting van 50 W vereist (b.v. minimumbelasting voor 3
inbouwdelen = 150W).
Door parallelschakeling wordt het max. aangesloten vermogen niet verhoogd.
B
A
Automatische schakelaar

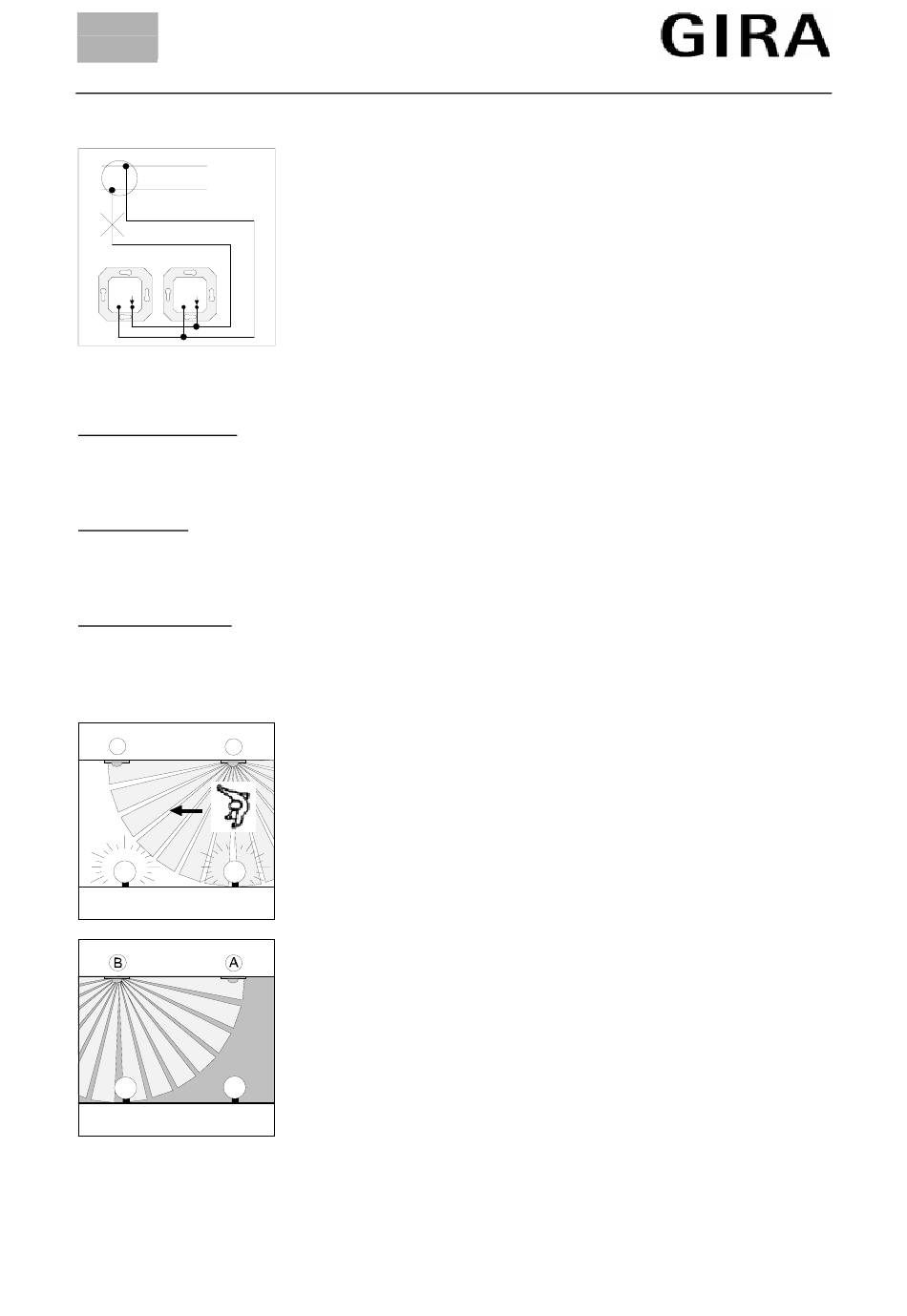

Parallelschakeling inbouwdelen met Triac, LV-
inbouwdelen of TRONIC-inbouwdelen
Dient een wisselschakeling door een automatische schakelaar-
installatie te worden vervangen en is de nulleider niet beschikbaar,
kunnen 'inbouwdelen met Triac', 'LV-inbouwdelen' of 'TRONIC-
inbouwdelen' parallel geschakeld worden.
Parallelschakeling inbouwdelen met Triac, LV-
inbouwdelen of TRONIC-inbouwdelen
Bij parallelschakeling van 'inbouwdelen met Triac', 'LV-inbouwdelen'
of 'TRONIC-inbouwdelen' registreert event. alleen het op dat moment
actieve toestel een beweging (bestraalt de ingeschakelde
ruimteverlichting overige paralleltoestellen, worden deze tengevolge
van de hoge omgevingslichtsterkte niet geactiveerd).
In nevenstaande afbeelding is toestel (A) actief, (B) kan overige
bewegingen niet herkennen.
Is het inbouwdeel (A) uitgeschakeld, dient men ca. 3 seconden te
wachten (op de fabriek ingestelde vergrendelingstijd). Opnieuw
inschakelen tengevolge van detectie van de afkoelende lamp wordt zo
vermeden.
Automatische schakelaars (enkele of paralleltoestellen) die geen
beweging herkend hebben (op de afbeelding toestel B) zijn niet
vergrendeld resp. de vergrendelingstijd van 3 sec. is reeds
verstreken.
Wordt de verlichting uitgeschakeld, kan derhalve tengevolge van
detectie van de lampen (afkoeling en aldus warmteverandering),
reflectie van de warmtestraling uit de verlichting of een te geringe
afstand tussen automatische schakelaar en verlichting opnieuw een
inschakeling plaatsvinden
41/99
.
Blz: 6 of 12
