5.3

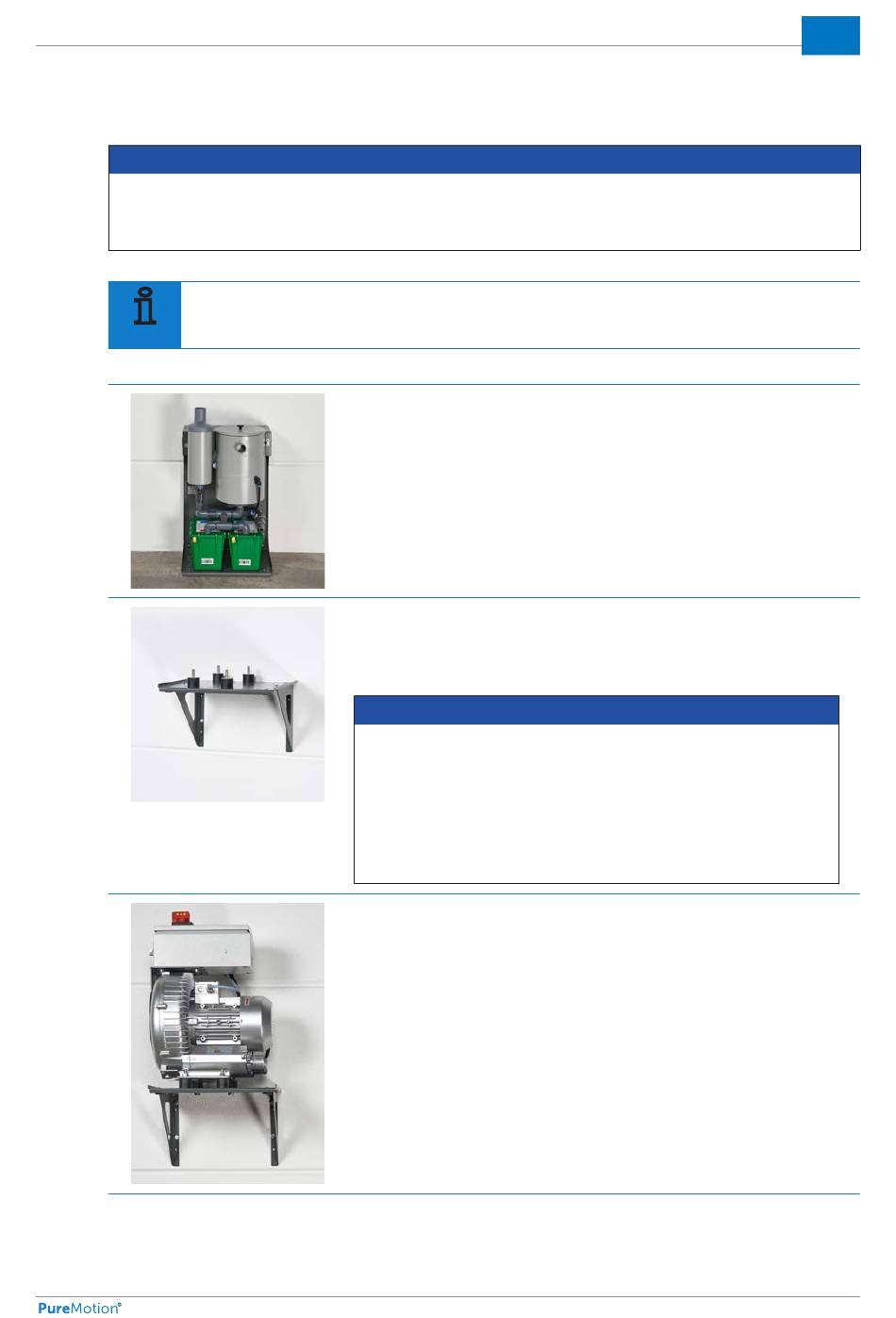

Opstelling aan de hand van het voorbeeld bodem-wandmontage
OPMERKING
Schade aan het apparaat!
○ Alle montagewerken aan de wand zonder zuigmachine en zonder afscheider uitvoeren.
○ Zuigmachine pas monteren wanneer de motorhouder c.q. de tankeenheid vast geïnstalleerd is.
i
Aanwijzingen voor de opstelling op hetzelfde niveau als de tandartspraktijk zie "4.3.3
Aanwijzingen voor etageopstelling (montageuitvoering van het nevenluchtventiel)" op
pagina 26.
M4
Installatie en eerste inbedrijfstelling
1. Stel de PureMotion
2. Monteer de motorgrondplaat met wandhoekstukken en het
meegeleverde bevestigingsmateriaal op een passende plaats
aan de wand. De zuigmachine moet indien mogelijk hoger
liggen dan de tankeenheid.
OPMERKING
Te geringe afstand kan koeling belemmeren.
○ Een inlaatrooster aan de achterzijde van de motor moet
minstens 10 cm afstand tot de wand en/of tot objecten
hebben die de koeling kunnen belemmeren.
○ Let op de minimum afstanden van de zuigmachine tot
brandbare materialen volgens "Afb. 6: Afmetingen
zuigmachine" op pagina 29.
3. Stel de zuigmachine op de silent.
4. Bevestig de zuigmachine met de meegeleverde schroeven,
schuiven en borgringen aan de silent-robbers.
M4-tankeenheid op.
®
33
1.2.246.0001
