8. Onderdelen vervangen (vervolg)
8.3 Luchtverdelende ventilatoren

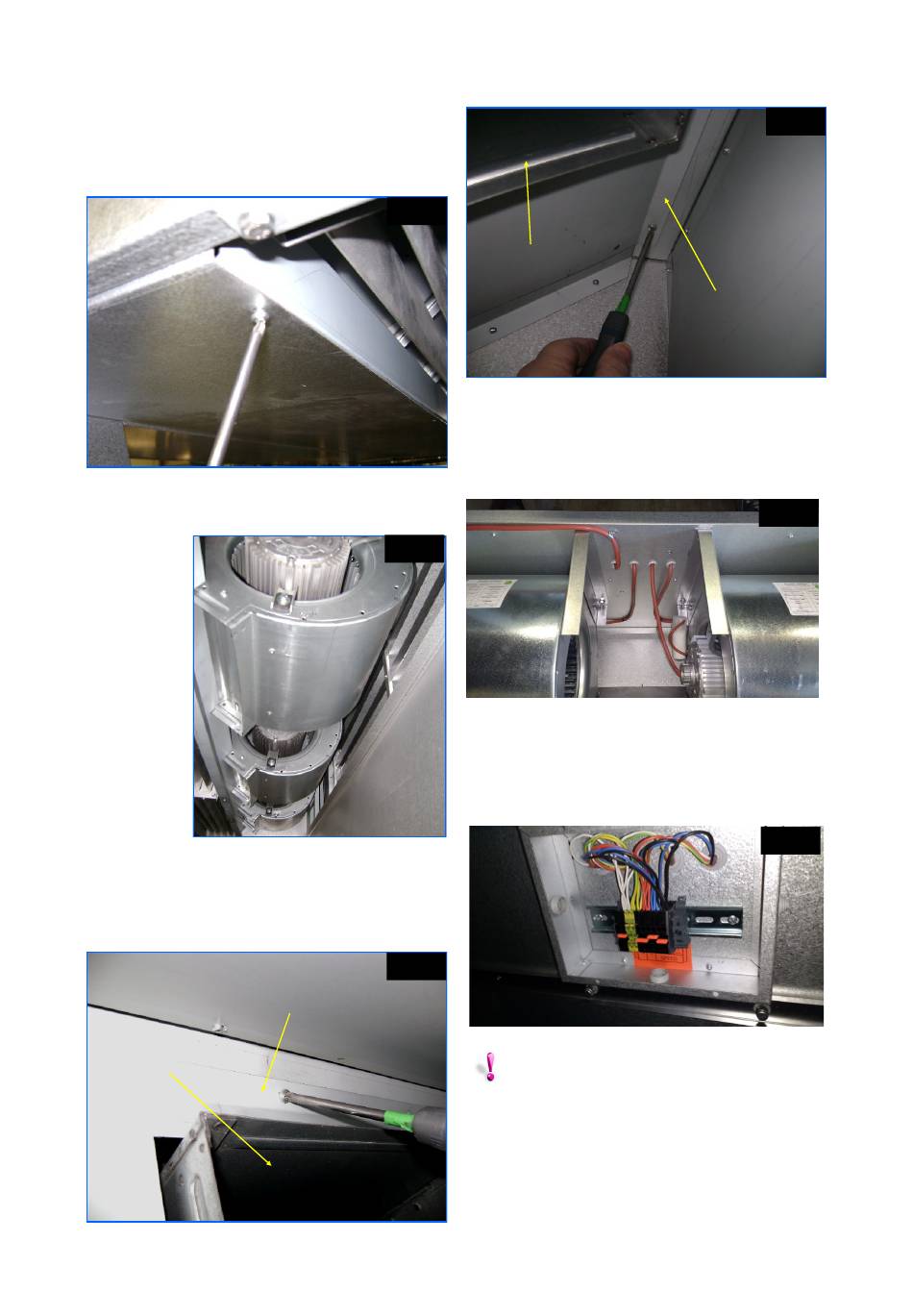

Draai de borgschroeven die het scharnierdeksel
aan
de
onderkant
vastzetten los en verwijder ze om toegang tot de
ventilatoren te krijgen (zie Afb. 40).
U kunt het scharnierdeksel nu omlaag klappen
om toegang tot de ventilatoren te krijgen (zie
Afb.41).
8.3.1 Ventilatordeksel
Draai de borgschroeven langs de rand van het
ventilatordeksel los en verwijder ze (zie Afb.
42/43). Verwijder het ventilatordeksel. Nu kunt u
de individuele ventilatoren gaan verwijderen.
Ventilatoruitlaat
van
het
luchtgordijn
Afb.40
Afb.41
Afb.42
Ventilatordeksel
Ventilatoruitlaat
8.3.2 Ventilator verwijderen
Zoek de juiste voedingskabel van de ventilator
die u wilt verwijderen en koppel deze los van de
klemmenrij bovenaan het toestel. Zie Afb. 44 en
45 .
U kunt de vier bouten waarmee de ventilator is
vastgezet nu verwijderen zoals aangegeven in
Afb. 45 en de ventilator omlaag uit het
luchtgordijn tillen.
LET OP: deze ventilatoren zijn zwaar.
23/28
Afb.43
Ventilatordeksel
Afb.44
Afb.44
Afb.45
