4. Installatiegegevens
Veiligheid en gezondheid
Reznor luchtgordijnen moeten worden
geïnstalleerd en onderhouden volgens de
geldende nationale en internationale
voorschriften. Ook de eventuele plaatselijke
reglementeringen moeten in acht genomen
worden.
De installatie moet door een bevoegde
installateur worden uitgevoerd.
Altijd eerst de elektrische voeding van het
luchtgordijn en het regelpaneel volledig
afsluiten.
Voor uw eigen veiligheid raden wij u aan om
tijdens het hanteren van dit luchtgordijn
persoonlijke beschermingsmiddelen te dragen.
Controleer voorafgaand aan de installatie dat de
gasvoorzieningen, het soort gas, de druk en de
instellingen van het apparaat geschikt zijn. (Zie
hoofdstuk 3. Technische specificaties.)
Vergewis u ervan dat de constructie waarop het
toestel wordt geplaatst voldoende draagkracht
heeft om het gewicht van het toestel te dragen.
Hang het toestel op m.b.v. draadstangen en
borgmoeren of m.b.v. optionele ophangbeugels
geleverd door de fabrikant.
Maak nooit gebruik van de omkastingspanelen
om het toestel op te hangen. Het is verboden
om het toestel extra te
4.1 Montage
belasten!
Reznor gasgestookte luchtgordijnen kunnen als
enkelvoudige eenheden of als meerdere, aan
elkaar bevestigde eenheden worden
gemonteerd, zodat in

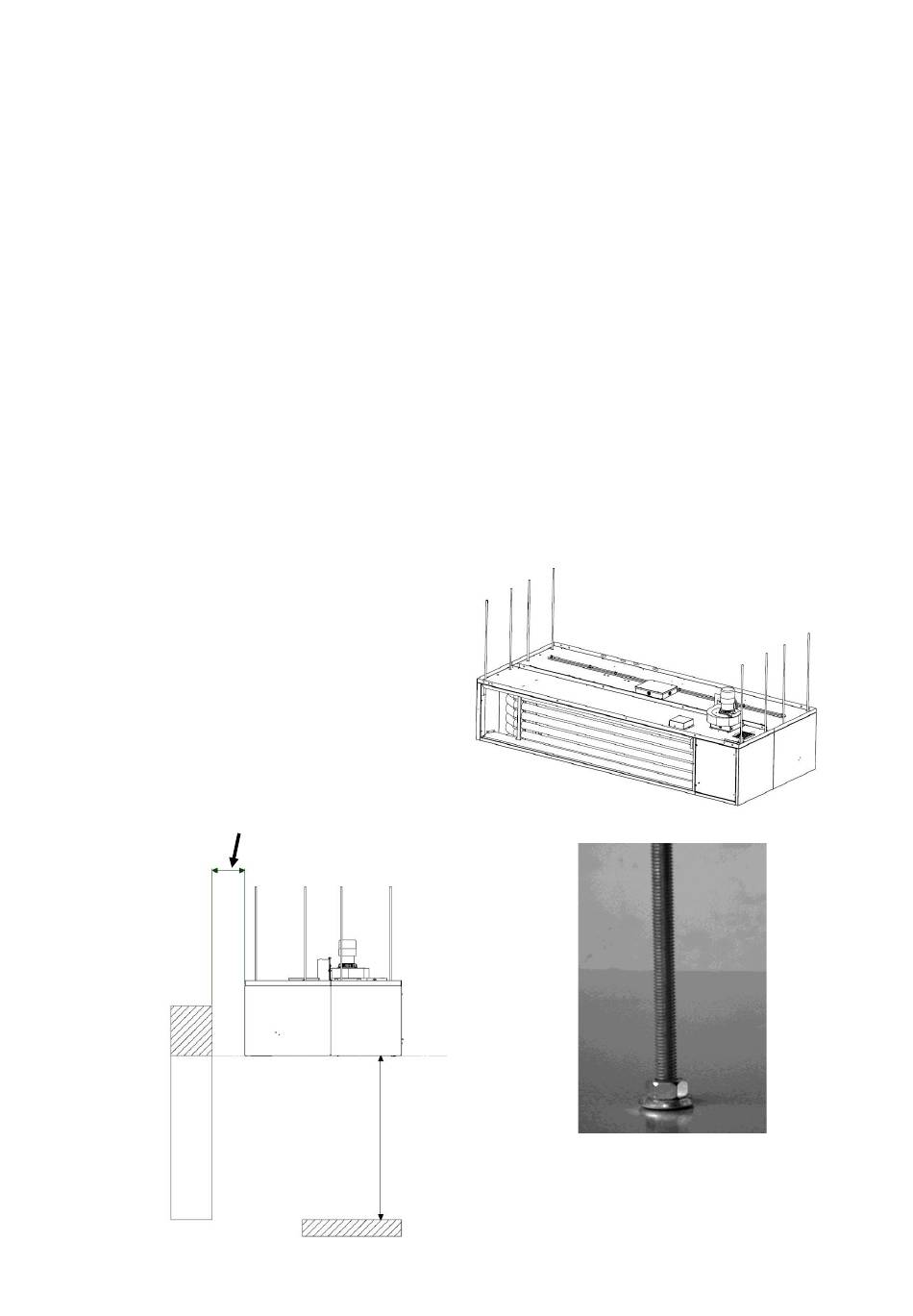

Figuur 2
uiteenlopende deurbreedten
Spleet moet minimaal zijn
De onderkant van het
luchtgordijn komt op
gelijke hoogte met de
bovenkant van de
deuropening
(minimaal 1.8m)
worden voorzien. De minimale
bevestigingshoogte is 1,8 meter.
4.1.1
Ophanging met behulp van draadstangen.
De gasgestookte luchtgordijnen kunnen
standaard worden opgehangen met behulp van
draadstangen M10 en borgmoeren.
Overtuig u ervan dat de constructie waaraan het
toestel moet worden opgehangen voldoende
draagkracht heeft om het gewicht van het
toestel te dragen.
Laat het toestel op de pallet staan. Indien de
bodem van het toestel niet ondersteund en
afgeschermd is, kan er beschadiging optreden.
De gasgestookte luchtgordijnen hebben 8
ophangpunten die allen moeten worden
gebruikt.
Alle draadstangen moeten van borgmoeren zijn
Per toestel zijn er 8 ophangpunten -
gebruik deze allemaal ! Gebruik een
borgmoer om de draadstangen vast
te klemmen (zie detailfoto 3b
hieronder)
kan
voorzien. Zie
hieronder.
Zorg ervoor
draadstang
meer kan
bewegen.
Gebruik
een borgmoer
voorzichtig
aangespannen teneinde de schroefdraad niet te
beschadigen.
6/28
figuur
dat de
niet
hiertoe
die
wordt
