Motor potentiometer macro
Deze macro zorgt voor een economische interface voor PLC's die het toerental van
de omvormer uitsluitend via digitale signalen instellen. Om de macro te activeren stelt
u de waarde van parameter
Zie voor de standaardwaarden van de parameters de sectie
verschillende macro's
standaard aansluitingen die hieronder gegeven zijn, raadpleeg dan de sectie
klemmen
op pagina 53.

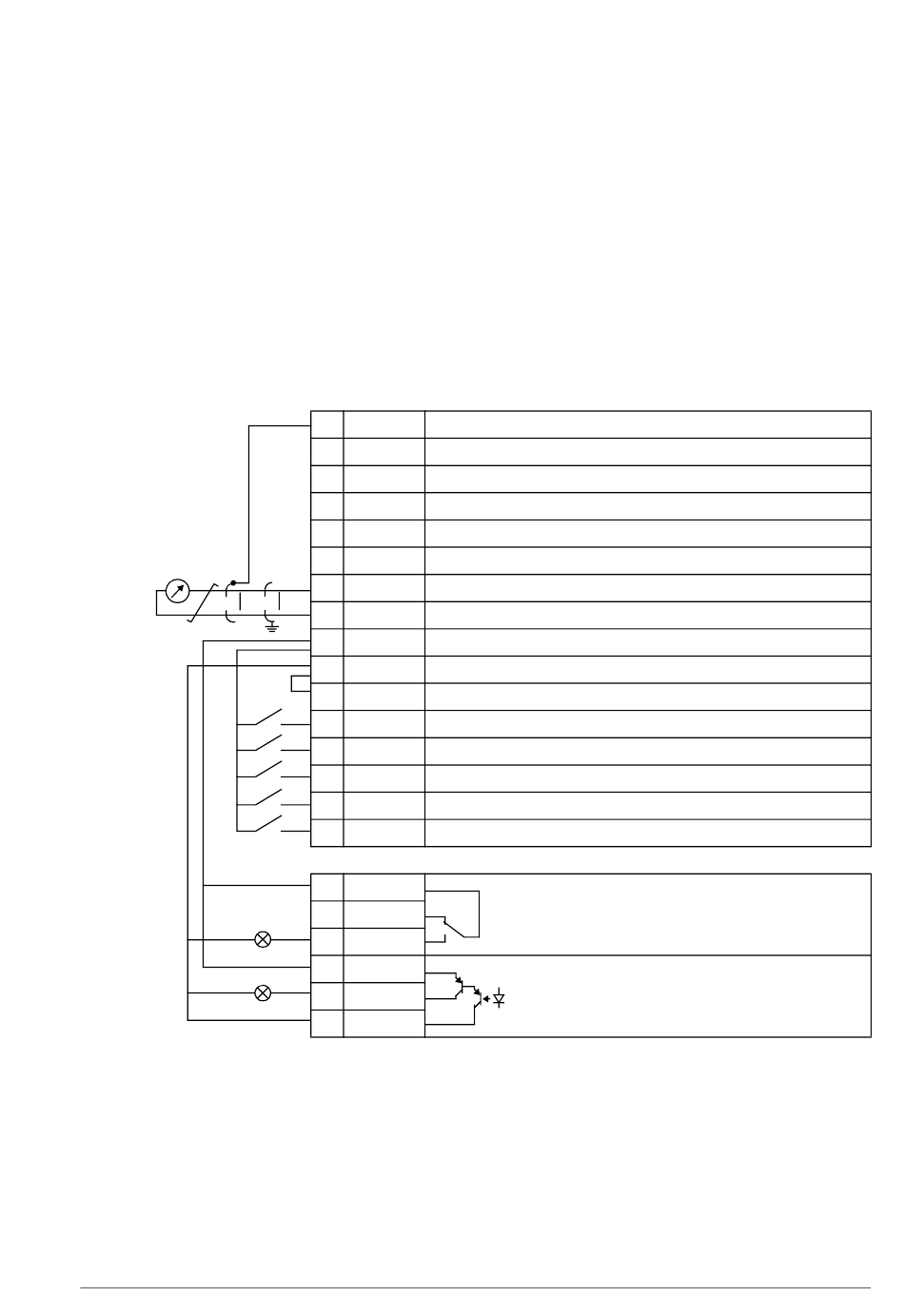

Standaard I/O aansluitingen
max. 500 ohm
1)
Als DI3 en DI4 beide actief of niet-actief zijn, blijft
de toerentalreferentie ongewijzigd.
De bestaande toerentalreferentie wordt opgesla-
gen gedurende een stop of uitschakeling van de
voeding.
9902 APPLICATIEMACRO
op pagina 180. Als u andere aansluitingen gebruikt dan de
X1A
1
SCR
Afscherming signaalkabel (schild)
2
AI1
Standaard niet in gebruik. 0...10 V
3
GND
Gemeenschappelijke aarde analoge ingangen
4
+10V
Referentiespanning: +10 V DC, max. 10 mA
5
AI2
Standaard niet in gebruik. 0...10 V
6
GND
Gemeenschappelijke aarde analoge ingangen
7
AO
Toerentalwaarde motor: 0...20 mA
8
GND
Gemeenschappelijke aarde analoge uitgangen
2)
9
+24V
Hulpspanningsuitgang: +24 V DC, max. 200 mA
10 GND
Gemeenschappelijke aarde hulpspanningsuitgang.
11 DCOM
Gemeenschappelijke aarde digitale ingangen
12 DI1
Stop (0) / Start (1)
13 DI2
Voorwaarts (0) / Achterwaarts (1)
14 DI3
Toerentalreferentie omhoog
15 DI4
Toerentalreferentie omlaag
16 DI5
Constant toerental 1: parameter
X1B
17 ROCOM
18 RONC
19 RONO
20 DOSRC
21 DOOUT
22 DOGND
in op 4 (MOTORPOT).
Standaardwaarden voor
Relaisuitgang 1
Geen fout [Fout (-1)]
Digitale uitgang, max. 100 mA
Geen fout [Fout (-1)]
2)
aarding over 360 graden onder een klem.
Aanhaalmoment: 0,4 N·m / 3,5 lbf·in.
Safe torque off aansluitingen (X1C:STO; niet getoond
in het schema) zijn standaard via een jumper
ingesteld.
Applicatiemacro's 113
I/O
1)
1)
