5.5.1
Verbrandingsgasafvoer monteren
▶

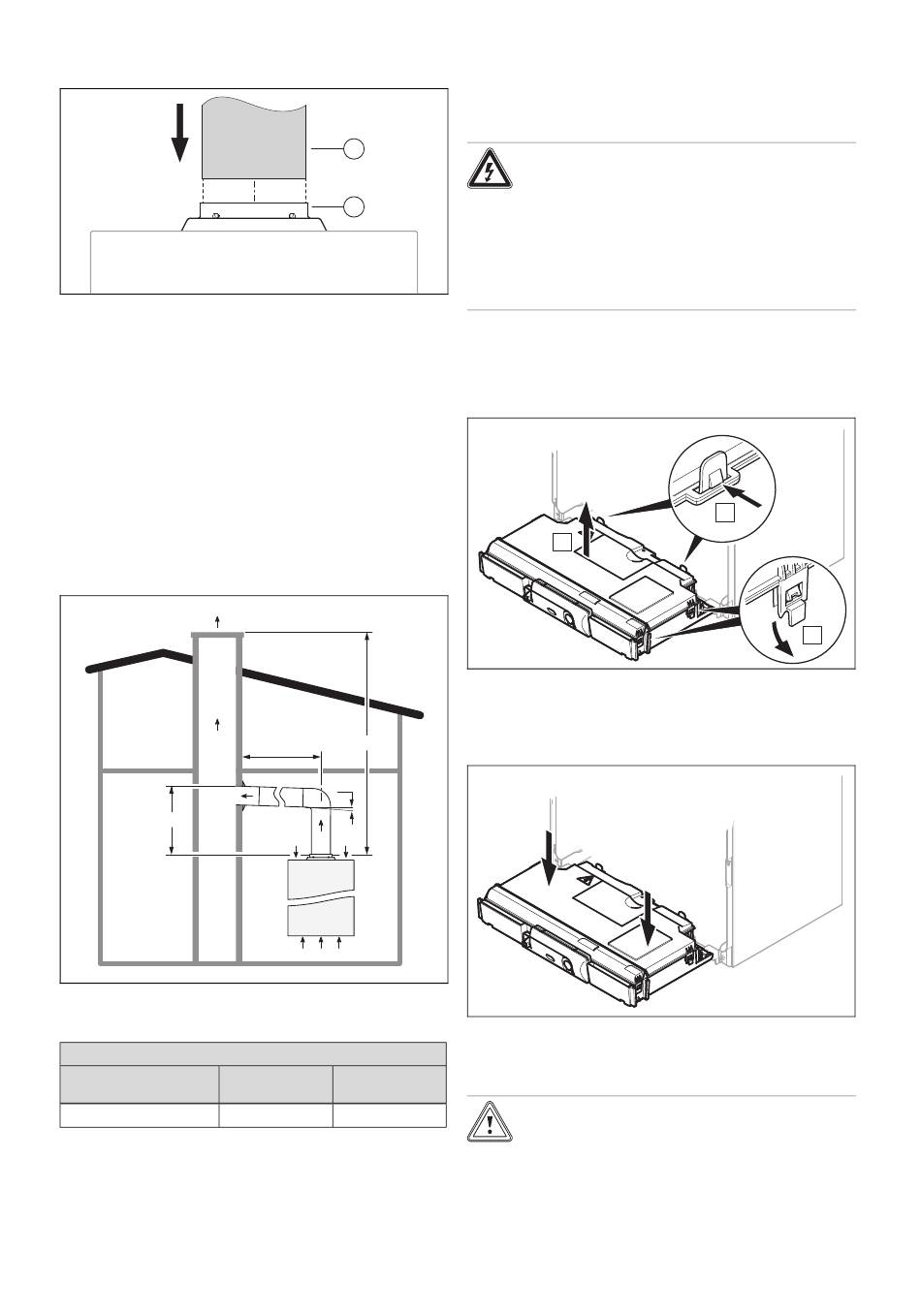

Plaats de verbrandingsgasafvoer (1) in de verbrandings-
gasaansluiting (2). Let erop dat de verbrandingsgasaf-
voer goed zit.
–
vaste metalen rookgasbuis
5.5.2
Verbrandingsgasafvoersysteem
5.5.2.1 Minimumafstanden van het
verbrandingsgasafvoersysteem in acht
nemen
▶
Neem alle nationale voorschriften en richtlijnen met be-
trekking tot de minimumafstanden voor het verbrandings-
gasafvoersysteem in acht.
5.5.2.2 Verticaal verbrandingsgasafvoersysteem
h
v
Het aanlooptraject (h
) moet minstens de helft van de ge-
v
strekte buislengte (L) bedragen. De hoek α moet licht stijgen.
h
> 1 m + h
a
Diameter van de VGA
(mm)
⌀ 130
0020193973_03 atmoTEC pro, atmoTEC plus Installatie- en onderhoudshandleiding
1
2
h
a
L
α
min
α
h
(m)
min
1,0
-5°
5.6
Elektrische installatie
Alleen gekwalificeerde elektriciens mogen de elektrische
installatie uitvoeren.
Gevaar!
Levensgevaar door elektrische schok!
Ook bij uitgeschakeld product staat er nog
stroom op de netaansluitklemmen L en N.
▶
Schakel de stroomtoevoer uit.
▶
Beveilig de stroomtoevoer tegen opnieuw
inschakelen.
5.6.1
Schakelkast openen/sluiten
5.6.1.1 Schakelkast openen
1.
Demonteer de voormantel. (→ Pagina 9)
C
2.
Open de schakelkast, zoals aangegeven op de afbeel-
ding.
5.6.1.2 Schakelkast sluiten
▶
Sluit de schakelkast, zoals in de afbeelding aangegeven.
5.6.2
Bedrading uitvoeren
Opgelet!
Risico op materiële schade door ondes-
kundige installatie!
Netspanning aan verkeerde stekkerklemmen
kan de elektronica kapot maken.
Installatie 5
A
B
13
