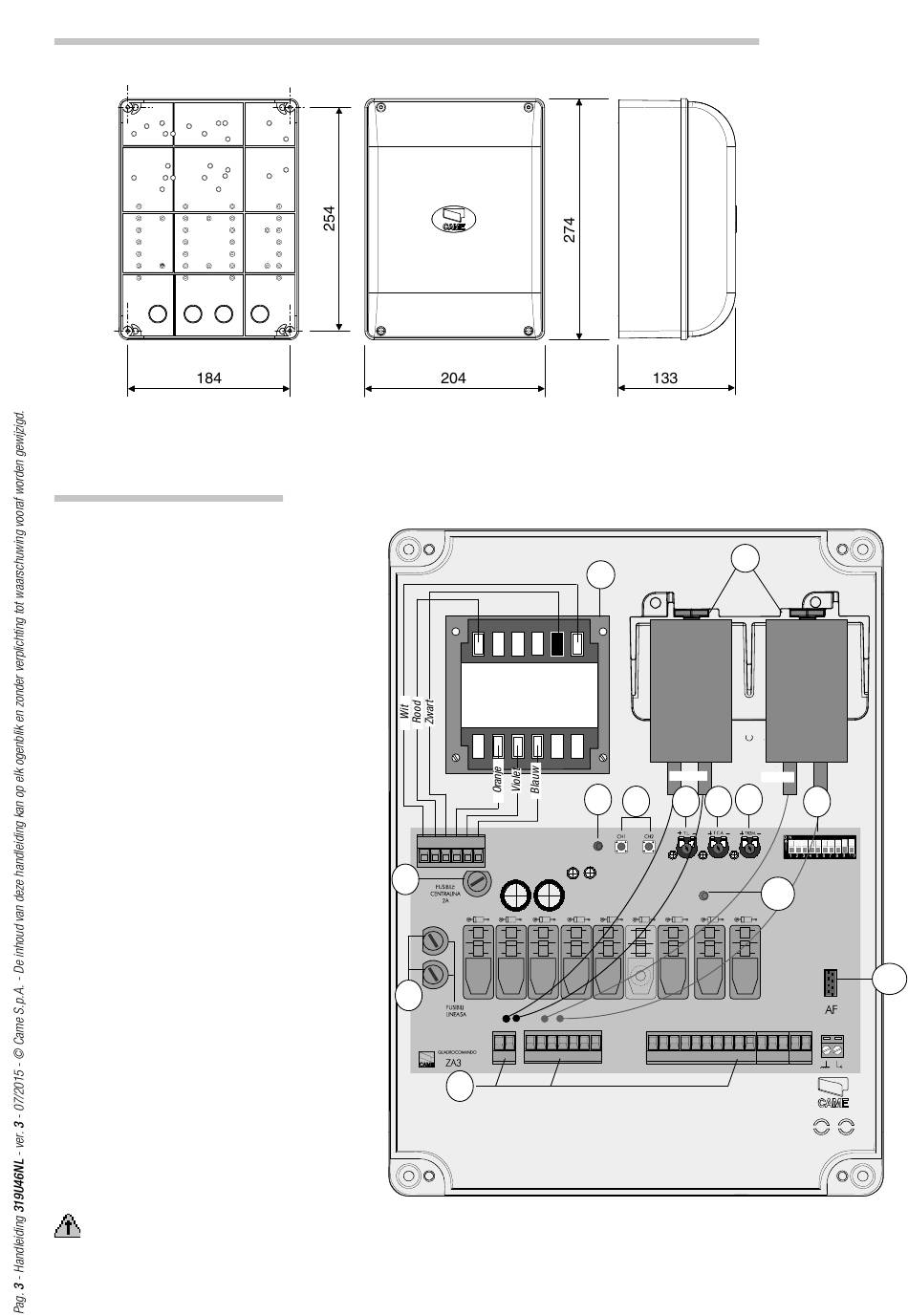

4.1 Afmetingen, hartafstand en booropeningen
4.2 Hoofdcomponenten
3 - Aansluitklemmen
2 - Lijnzekeringen 5A
3 - Zekeringen voor de besturing 3,15A
4 - Signaleringslampje "spanning ingeschakeld"
24V
5 - Toetsen om de zendercode op te slaan
6 - Trimmer voor de arbeidstijd
7 - Trimmer voor de tijd voor het automatisch
sluiten
8 - Trimmer vertraging tijdens sluiten M2 en half
openen
9 - Keuzeschakelaar met 10 dips
10 - Aansluiting printkaart voor afstandbediening
(zie de tabel)
11 - Signaleringslampjes
12 - Momentbegrenzer
13 - Condensators*
* In de verpakking van de FROG op 230V.
Aansluiten op de zwarte kabels (aandrijving M1)
en rode kabels (motor M2) die al op de kaart
zitten; voor aansluiting op de automatiseringen
Ati, Fast, Ferni en Krono worden deze kabels niet
gebruikt omdat de condensators al binnenin zijn
aangesloten.
Opgelet! Voordat u aan de apparatuur begint te
werken, schakelt u de netstroom uit.
